2.4.5
ProceedA-Plattenweg
Unterer ProceedA
1

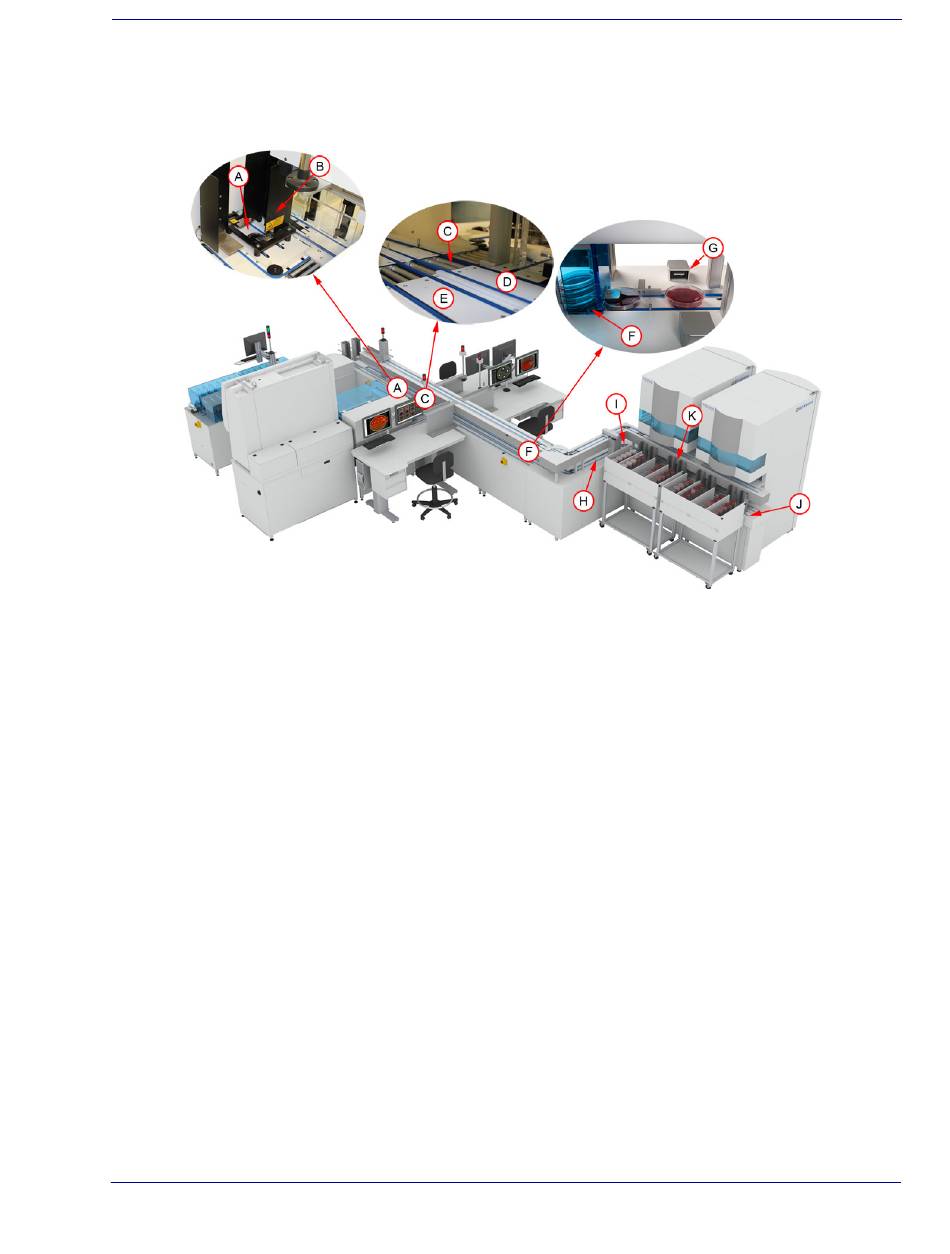

Das hintere Förderband des FA/SA-Moduls (A) transportiert die Platte zu einem Stacker (B).
2
Die Plattenstapel werden zum Umsetzer (C) transportiert.
3
Der Umsetzer transportiert den Plattenstapel an der linken/rechten DividerA-Spur (D) zum unteren
ProceedA (E).
4
Der untere ProceedA transportiert den Stapel zum Destacker (F).
5
Der Scanner (G) scannt jede Platte ein, um ihren Bestimmungsort zu ermitteln.
Transport zu einem Ausgabe-Stacker
1
Der untere ProceedA (H) transportiert die Platte zum Spurwechsler (I, untere Spur).
2
Der Spurwechsler bewegt die Platte zum Förderband des Ausgabe-Stackers (J).
3
Das Förderband bewegt die Platte zum entsprechenden Ausgabe-Stacker (K).
4
Der Stacker stapelt die Platten und schiebt sie auf den Puffertisch (G).
2-Beschreibung des TLA-Systems
2-25
