6 Objekt-Modell, Encoder Device

Für die Netzwerkkommunikation verwendet EtherNet/IP™ ein so genanntes Objekt-
Modell, in welchem alle Funktionen und Daten eines Gerätes definiert sind. Jeder
Knoten im Netz wird als Sammlung von Objekten dargestellt.
Nach der EtherNet/IP™-Spezifikation entspricht das TR-Mess-System einem
„Encoder Device, Device Type 0x22". Abbildung 5 beschreibt daher das Objekt-Modell
eines TR-Mess-Systems.

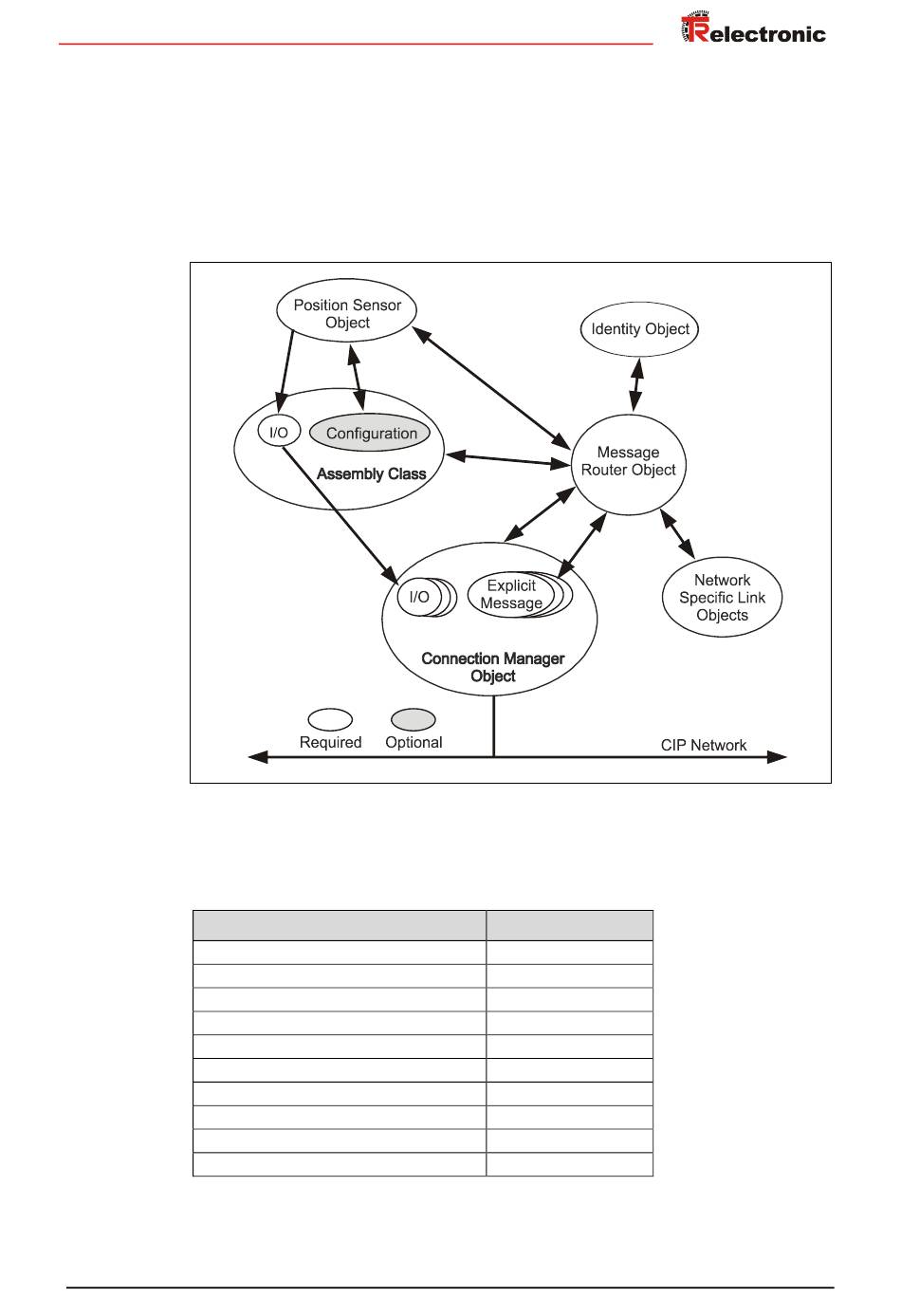

Abbildung 5: Objekt-Modell „Encoder Device"

6.1 Classes

Object Classes
0x01: Identity Object
0x02: Message Router Object
0x04: Assembly Object
0x06: Connection Manager Object
0x23: Position Sensor Object
0x47: Device Level Ring Object
0x48: Quality of Service Object
0xF4: Port Object
0xF5: TCP/IP Interface Object
0xF6: Ethernet Link Object
Tabelle 3: Unterstützte Klassen
Printed in the Federal Republic of Germany
01/27/2022
Anzahl Instances
TR-ECE-BA-DGB-0102 v10
1
1
8
1
1
1
1
2
1
2
