3.2 EtherNet/IP™ Übertragungsarten
Das auf TCP und UDP aufgesetzte EtherNet/IP™-Kommunikationsprotokoll CIP™
dient drei Zwecken:
Der Steuerungsteil von CIP™ wird für zyklische Echtzeit-I/O-Nachrichtenübertragung
Implicit Messaging verwendet. Der Konfigurations- und Beobachtungsteil von
CIP™ dient der expliziten Informationsübertragung Explicit Messaging.

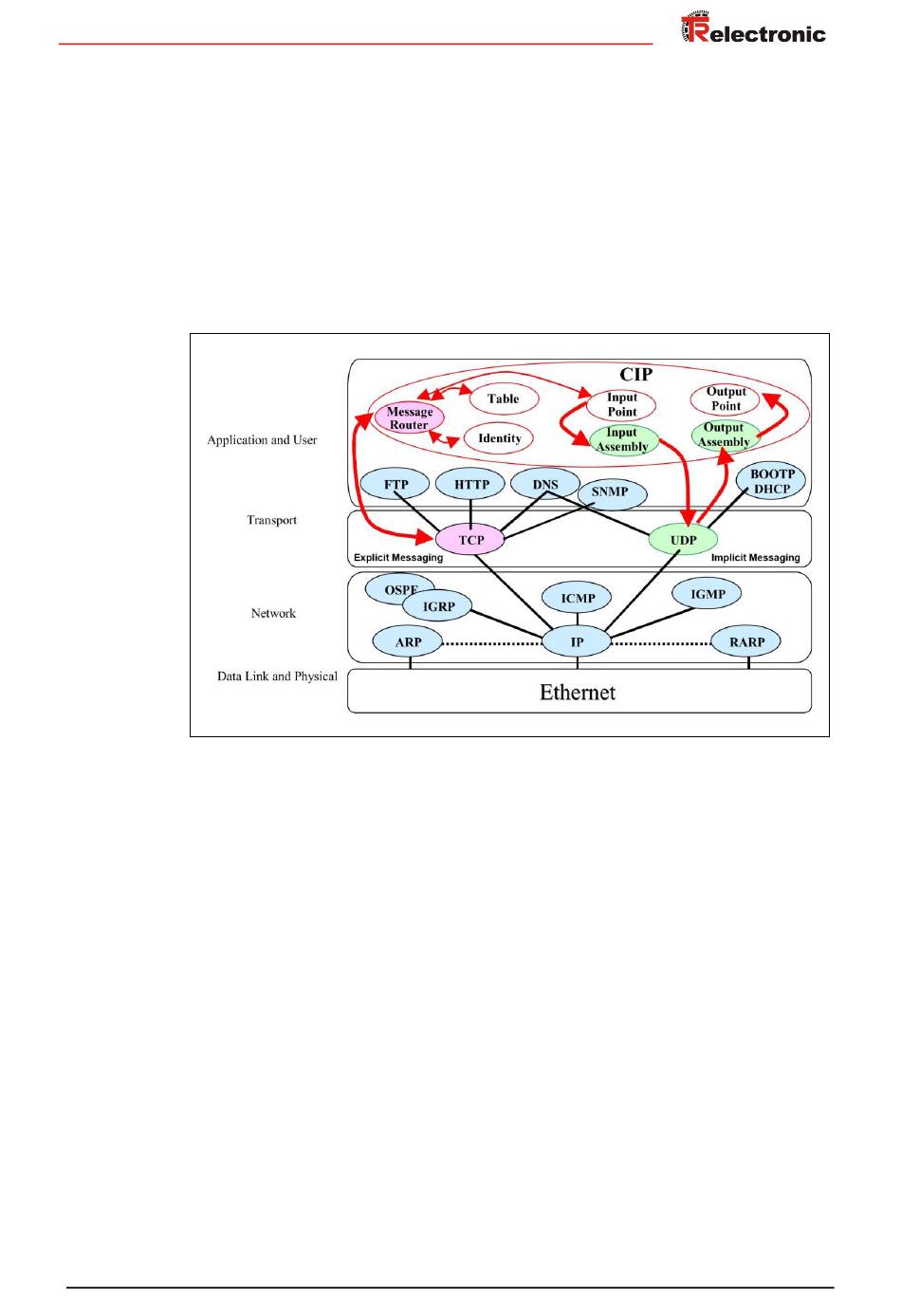

Abbildung 2:TCP/IP Stack Handling
3.2.1 Explicit Messaging, Austausch von Informationen
Nicht zeitkritische Datenübertragungen, oft große Datenpakete. Bei der Übertragung
von Informationsdaten handelt es sich um transiente Kommunikationsbeziehungen
Unconnected
Connected Messaging zwischen einem Sender und einem einzelnen Zielgerät.
Informationsdatenpakete verwenden das TCP/IP-Protokoll über den Port 44818 und
nutzen die TCP-Funktionen zur Datenverarbeitung.
3.2.2 Implicit Messaging, Austausch von I/O-Daten
Zeitkritische Datenübertragungen, typischerweise kleinere Datenpakete. Bei der
Übertragung von I/O-Daten handelt es sich um langfristige implizite Verbindungen
zwischen einem Sender und einer beliebigen Zahl von Zielgeräten. I/O-Datenpakete
verwenden das UDP/IP-Protokoll über den Port 2222 und nutzen den extrem
schnellen Datendurchsatz. Diese Art des Datenaustausches wird verwendet für die
Kommunikation mit I/O-Geräten, aber auch für die Echtzeit-Verriegelung zwischen
Steuerungen.
