5.2 Bus-Statusanzeige
Das EtherNet/IP™-Mess-System ist mit vier Diagnose-LEDs ausgestattet. Im
Einschaltmoment wird ein Selbsttest der LEDs durchgeführt und wird über die LEDs
durch nacheinanderfolgendes Aufblinken angezeigt.

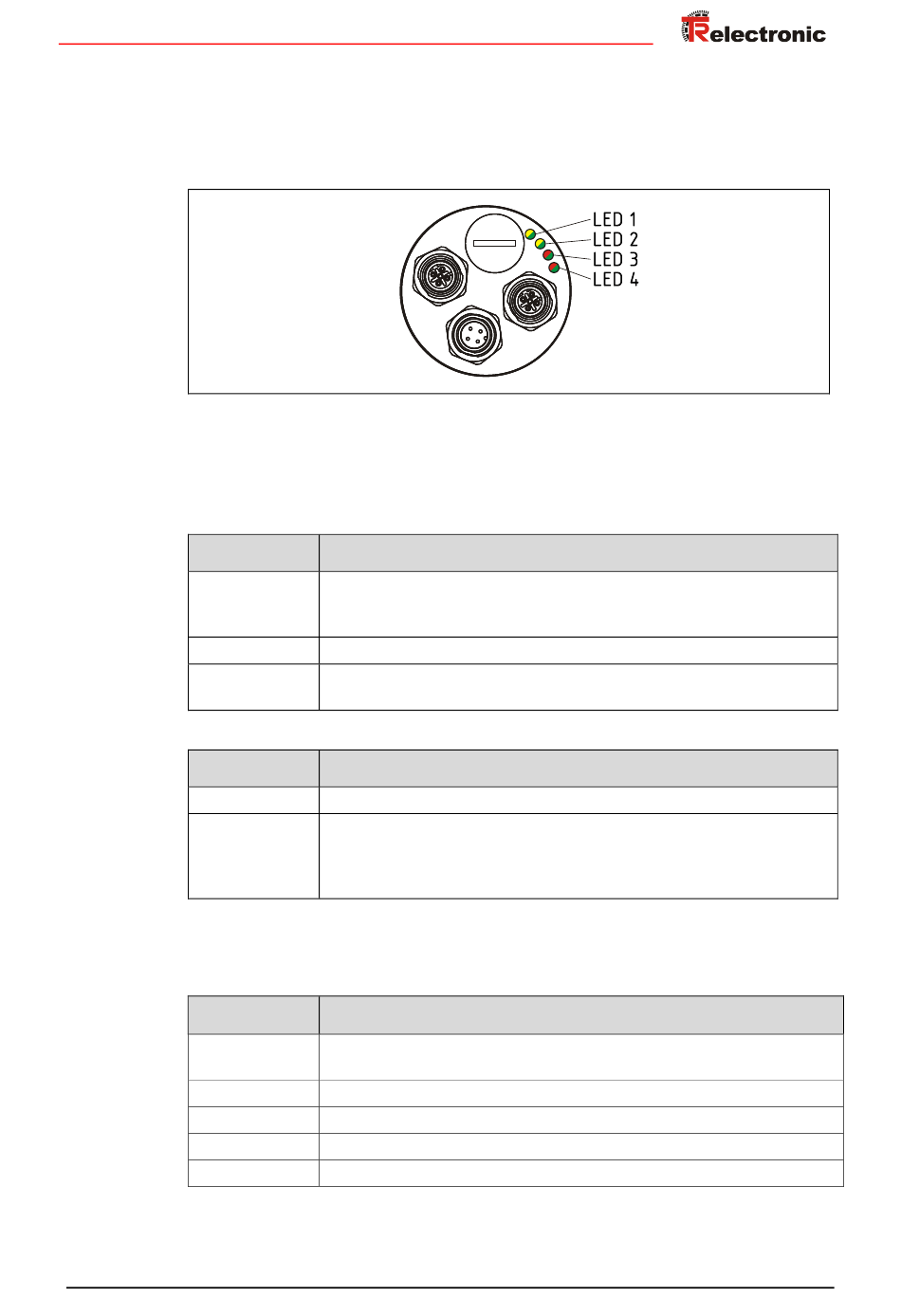

Abbildung 4: EtherNet/IP™ Diagnose-LEDs
LED1: Port 1 – Link / Data Activity
LED2: Port 2 – Link / Data Activity
LED Status
aus
an = Link
blinkend =
Data Activity
LED Farbe
grün
gelb
LED3: Mod Status
LED Status
aus
an
blinkend (grün)
an
blinkend (rot)
Printed in the Federal Republic of Germany
01/27/2022
Beschreibung
- Spannungsversorgung fehlt oder wurde unterschritten
- Keine Ethernet-Verbindung
- Hardwarefehler, Mess-System defekt
Ethernet Verbindung hergestellt
Datenübertragung TxD/RxD
Beschreibung
Normalbetrieb
Übertragungsfehler an Port festgestellt. Media Counters (Attribut 5
von Object 0xF6, Ethernet Link) zeigt einen Fehler, siehe Seite 75.
Die Datenübertragung bleibt bestehen. Der Status wechselt nach
60 Sek. wieder zu „grün".
Beschreibung
- Spannungsversorgung fehlt oder wurde unterschritten
- Hardwarefehler, Mess-System defekt
(grün)
Mess-System betriebsbereit (kein Fehler)
Mess-System hat Parameter erhalten, die noch nicht aktiviert wurden
(rot)
Mess-System-Fehler aufgetreten
Ein Kommando konnte nicht ausgeführt werden
