1.5 Allgemeine Funktionsbeschreibung
Im Gegensatz zu inkrementalen Mess-Systemen steht beim Absolut-Mess-System der
momentane Positionswert unmittelbar zur Verfügung. Wird dieses Mess-System im
ausgeschalteten Zustand mechanisch verfahren, ist nach Wiedereinschalten der
Spannungsversorgung die aktuelle Position unmittelbar und direkt auslesbar.
Die TR Absolut-Mess-Systeme werden je nach Ausführung in Single-Turn oder Multi-
Turn geliefert.
Single-Turn
Dieses Mess-System löst eine Umdrehung (Single-Turn) der Antriebswelle in Mess-
Schritte auf (z.B. 8192). Die Anzahl der Mess-Schritte pro Umdrehung wird über eine
Codescheibe erfasst und verrechnet. Dieser Messwert wird je nach Schnittstelle über
verschiedene Interface-Module ausgegeben. Nach einer Umdrehung wiederholt sich
der Messwert.
Multi-Turn
Multi-Turn Mess-Systeme erfassen neben den Winkelpositionen pro Umdrehung auch
mehrere Umdrehungen. Mit der Antriebswelle ist ein internes Untersetzungsgetriebe
verbunden, über das die Anzahl der Umdrehungen erfasst wird.
Der Messwert beim Multi-Turn Mess-System setzt sich damit aus der Winkelposition
und der Anzahl der Umdrehungen zusammen. Der erfasste Messwert wird ebenfalls
verrechnet und je nach Schnittstelle über verschiedene Interface-Module ausgegeben.
Prinzip CE_ / CO_

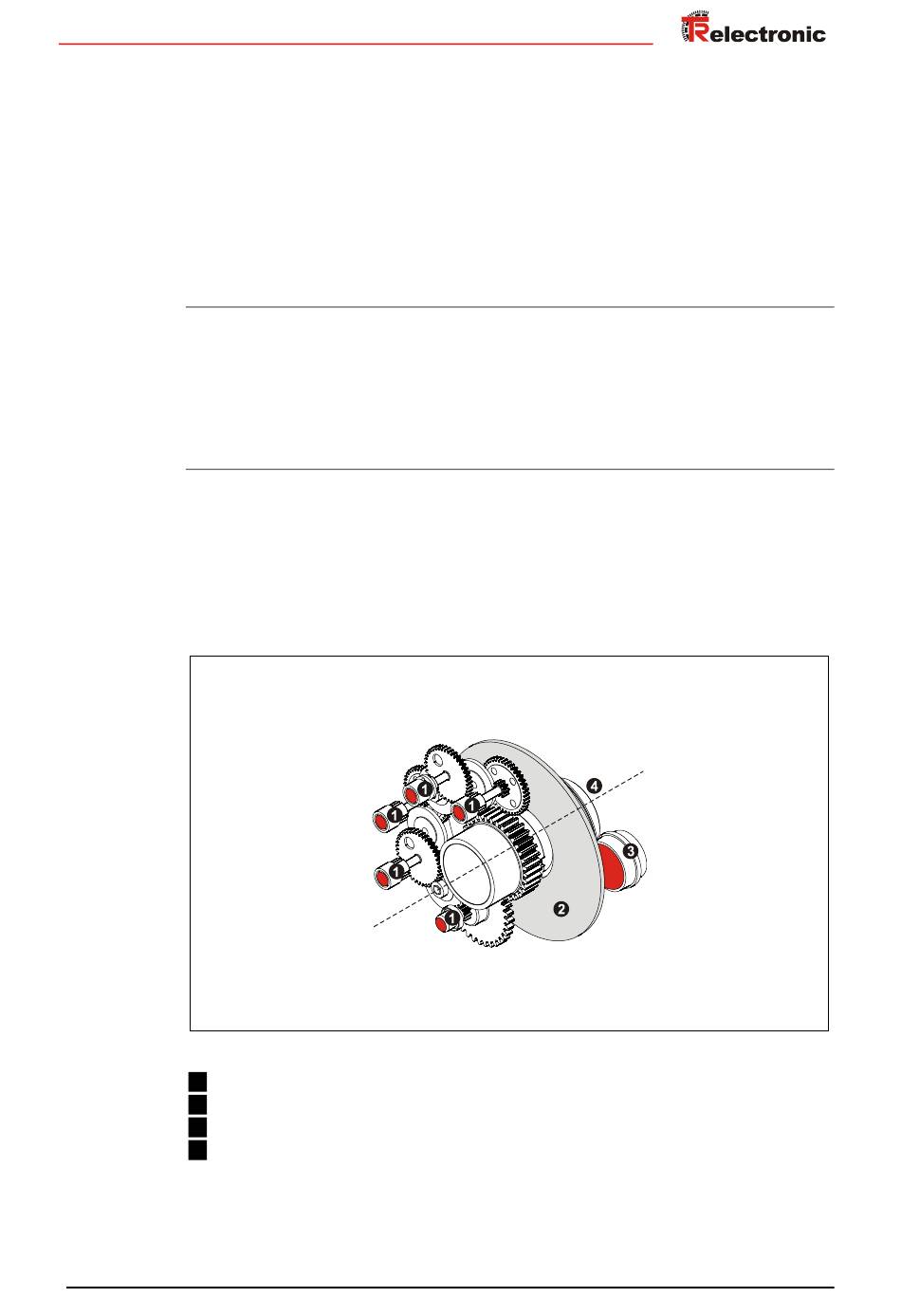

Abbildung 1: Mess-System-Funktionsweise (Einzelabtastung)
1
: Magnet-Quellen zur Erfassung der Anzahl Umdrehungen
2
: Zentral-Codescheibe zur Erfassung der Schritte / Umdrehung
3
: IR-Sender
4
: Antriebswelle
