TR-Electronic C 115 Serie Gesamt-Bedienungsanleitung Seite 224

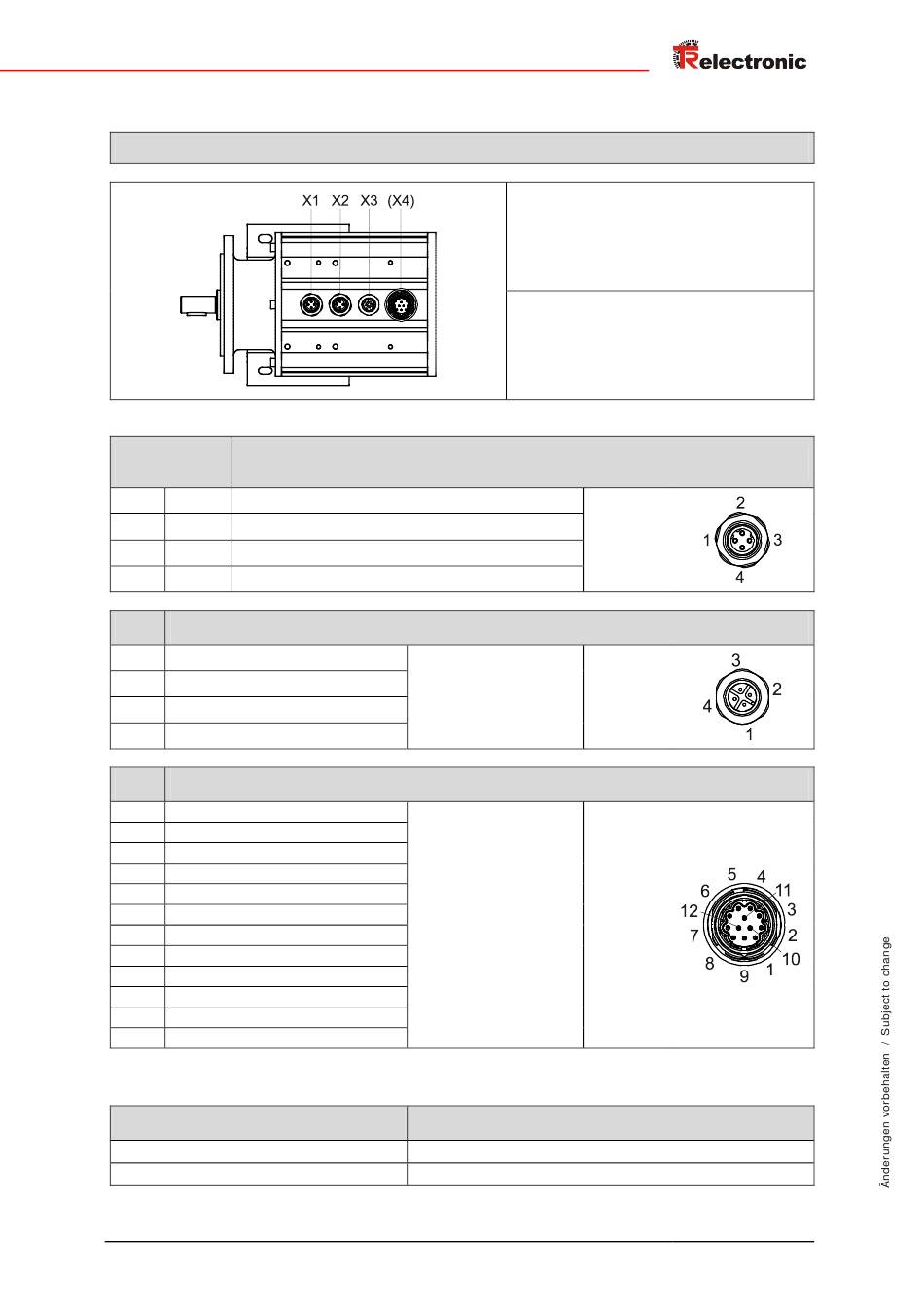

Steckerbelegung / Pin assignment
Cxx-115 EtherNet IP mit optionaler Heizung
X1 = Port 1
EtherNet/IP IN / OUT; Flanschdose (M12x1-4 pol. D-kodiert)
X2 = Port 2
1 TxD+ Sendedaten +
2 RxD+ Empfangsdaten +
Sendedaten –
3 TxD–
Empfangsdaten –
4 RxD–
X3 Flanschstecker (M12x1-4 pol. A-kodiert)
11 – 27 V DC
1
braun
2 Darf nicht beschaltet werden!
3 GND, 0V
blau
4 Darf nicht beschaltet werden!
X4 Optionale Heizung - Flanschstecker (12 pol. A-kodiert)
11 – 27 V DC
1
2 GND, 0V
3 N.C.
4 N.C.
5 N.C.
6 N.C.
7 N.C.
8 N.C.
9 N.C.
10 N.C.
11 N.C.
12 N.C.
EtherNet/IP Adresse
TCP/IP Object Attr. 3: Config Control
0x00
0x02
TR - ELECTRONIC GmbH, Eglishalde 6, 78647 Trossingen, Tel. ++49 (0)7425 / 228-0, Fax ++49 (0)7425 / 228-33
Edition-/Rev.-Date: 10/28/2014
Die Schirmung ist großflächig auf das
Versorgungsspannung
Versorgungsspannung
für Heizung
Beschreibung
Flash Konfiguration
DHCP Anfrage
Document-/Rev.-No.: TR-ECE-TI-DGB-0252-02
X4 ist nur bei der Variante mit
optionaler Heizung vorhanden.
Gegensteckergehäuse aufzulegen!
Steckseite
Steckseite
Steckseite
Page 1 of 2
