4 Montagehinweise / Schema
Das Mess-System wird über eine elastische Kupplung mit der Antriebswelle
verbunden. Durch die Kupplung werden Abweichungen in axialer und radialer
Richtung zwischen Mess-System und Antriebswelle aufgenommen. Zu große
Lagerbelastungen werden dadurch vermieden.
Abmaße sind aus der kundenspezifischen Zeichnung zu entnehmen
Toleranzangaben des Kupplungsherstellers sind zu berücksichtigen
Der Zentrierbund mit der Passung j6 übernimmt die Zentrierung zur Welle. Die
Fixierung an der Maschine erfolgt über sechs Schrauben im Flansch.
Der Montage-Fuß fängt lediglich das Eigengewicht des Mess-Systems auf und muss
spannungsfrei verschraubt werden.
1
: Zentrierbund, Passung j6
2
: Montage-Fuß, in 90°-Schritten verdrehbar
3
: Kupplung
4
: Anschluss-Haube, werkseitig um 180° verdrehbar

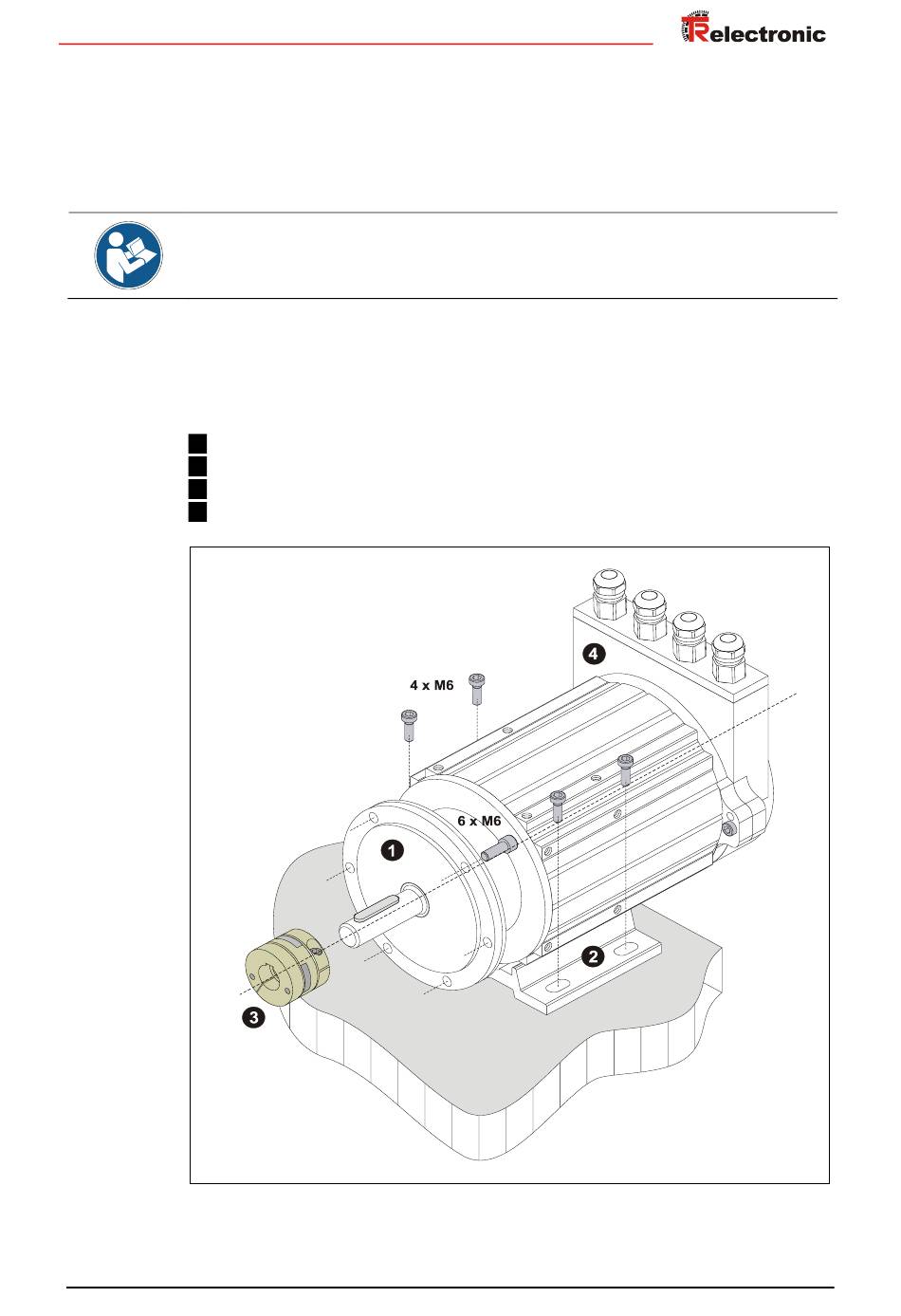

Abbildung 3: Montagebeispiel
