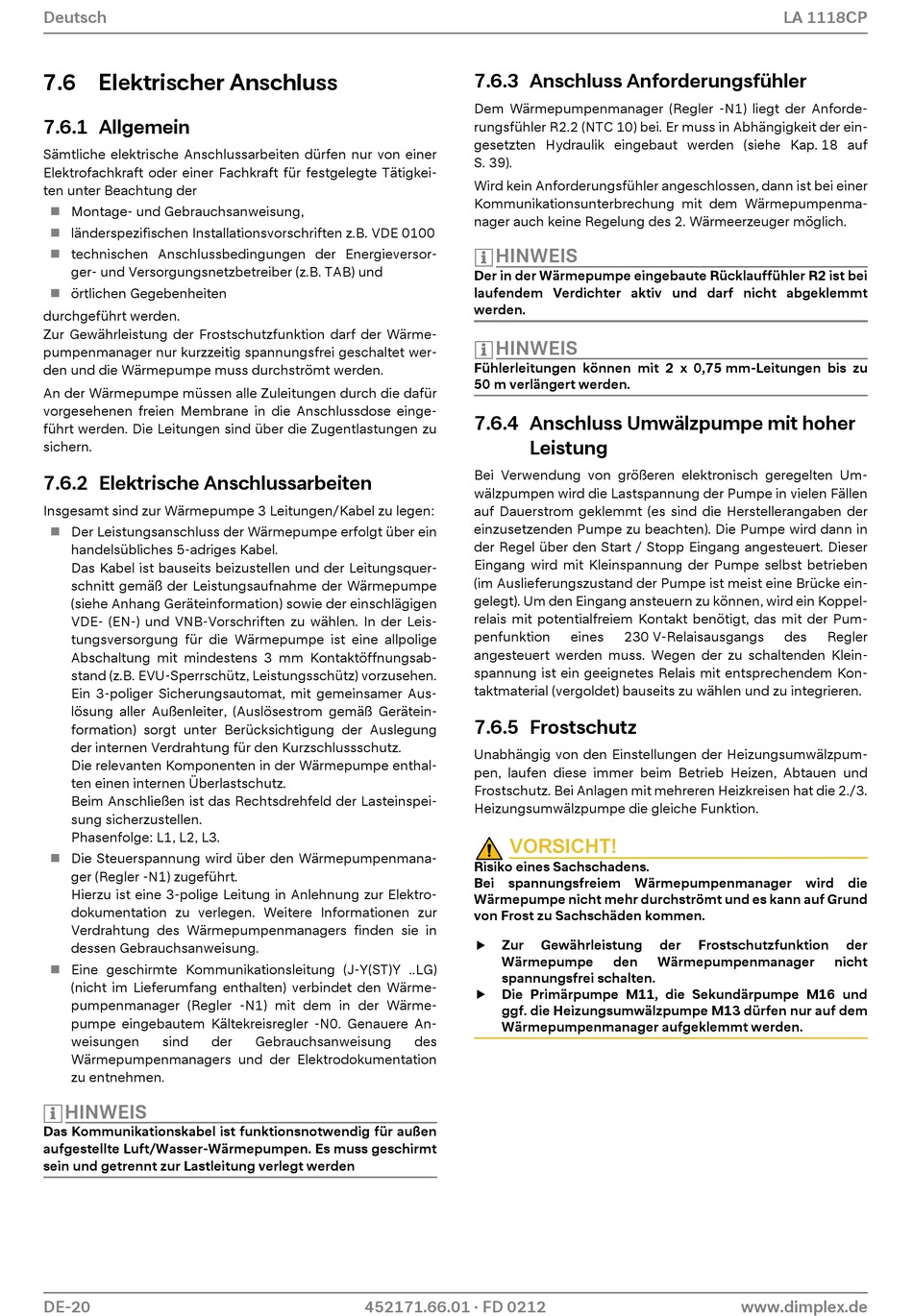

7.6 Elektrischer Anschluss

7.6.1 Allgemein
Sämtliche elektrische Anschlussarbeiten dürfen nur von einer
Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkei-
ten unter Beachtung der
Montage- und Gebrauchsanweisung,

länderspezifischen Installationsvorschriften z.B. VDE 0100

technischen Anschlussbedingungen der Energieversor-

ger- und Versorgungsnetzbetreiber (z.B. TAB) und
örtlichen Gegebenheiten

durchgeführt werden.
Zur Gewährleistung der Frostschutzfunktion darf der Wärme-
pumpenmanager nur kurzzeitig spannungsfrei geschaltet wer-
den und die Wärmepumpe muss durchströmt werden.
An der Wärmepumpe müssen alle Zuleitungen durch die dafür
vorgesehenen freien Membrane in die Anschlussdose einge-
führt werden. Die Leitungen sind über die Zugentlastungen zu
sichern.

7.6.2 Elektrische Anschlussarbeiten

Insgesamt sind zur Wärmepumpe 3 Leitungen/Kabel zu legen:
 Der Leistungsanschluss der Wärmepumpe erfolgt über ein
handelsübliches 5-adriges Kabel.
Das Kabel ist bauseits beizustellen und der Leitungsquer-
schnitt gemäß der Leistungsaufnahme der Wärmepumpe
(siehe Anhang Geräteinformation) sowie der einschlägigen
VDE- (EN-) und VNB-Vorschriften zu wählen. In der Leis-
tungsversorgung für die Wärmepumpe ist eine allpolige
Abschaltung mit mindestens 3 mm Kontaktöffnungsab-
stand (z.B. EVU-Sperrschütz, Leistungsschütz) vorzusehen.
Ein 3-poliger Sicherungsautomat, mit gemeinsamer Aus-
lösung aller Außenleiter, (Auslösestrom gemäß Gerätein-
formation) sorgt unter Berücksichtigung der Auslegung
der internen Verdrahtung für den Kurzschlussschutz.
Die relevanten Komponenten in der Wärmepumpe enthal-
ten einen internen Überlastschutz.
Beim Anschließen ist das Rechtsdrehfeld der Lasteinspei-
sung sicherzustellen.
Phasenfolge: L1, L2, L3.
 Die Steuerspannung wird über den Wärmepumpenmana-
ger (Regler -N1) zugeführt.
Hierzu ist eine 3-polige Leitung in Anlehnung zur Elektro-
dokumentation zu verlegen. Weitere Informationen zur
Verdrahtung des Wärmepumpenmanagers finden sie in
dessen Gebrauchsanweisung.
Eine geschirmte Kommunikationsleitung (J-Y(ST)Y ..LG)

(nicht im Lieferumfang enthalten) verbindet den Wärme-
pumpenmanager (Regler -N1) mit dem in der Wärme-
pumpe eingebautem Kältekreisregler -N0. Genauere An-
weisungen sind der
Wärmepumpenmanagers und der Elektrodokumentation
zu entnehmen.
HINWEIS
Das Kommunikationskabel ist funktionsnotwendig für außen
aufgestellte Luft/Wasser-Wärmepumpen. Es muss geschirmt
sein und getrennt zur Lastleitung verlegt werden
DE-20
Gebrauchsanweisung des
452171.66.01 · FD 0212
7.6.3 Anschluss Anforderungsfühler
Dem Wärmepumpenmanager (Regler -N1) liegt der Anforde-
rungsfühler R2.2 (NTC 10) bei. Er muss in Abhängigkeit der ein-
gesetzten Hydraulik eingebaut werden (siehe Kap. 18 auf
S. 39).
Wird kein Anforderungsfühler angeschlossen, dann ist bei einer
Kommunikationsunterbrechung mit dem Wärmepumpenma-
nager auch keine Regelung des 2. Wärmeerzeuger möglich.
HINWEIS
Der in der Wärmepumpe eingebaute Rücklauffühler R2 ist bei
laufendem Verdichter aktiv und darf nicht abgeklemmt
werden.
HINWEIS
Fühlerleitungen können mit 2 x 0,75 mm-Leitungen bis zu
50 m verlängert werden.
7.6.4 Anschluss Umwälzpumpe mit hoher
Leistung
Bei Verwendung von größeren elektronisch geregelten Um-
wälzpumpen wird die Lastspannung der Pumpe in vielen Fällen
auf Dauerstrom geklemmt (es sind die Herstellerangaben der
einzusetzenden Pumpe zu beachten). Die Pumpe wird dann in
der Regel über den Start / Stopp Eingang angesteuert. Dieser
Eingang wird mit Kleinspannung der Pumpe selbst betrieben
(im Auslieferungszustand der Pumpe ist meist eine Brücke ein-
gelegt). Um den Eingang ansteuern zu können, wird ein Koppel-
relais mit potentialfreiem Kontakt benötigt, das mit der Pum-
penfunktion eines 230 V-Relaisausgangs
angesteuert werden muss. Wegen der zu schaltenden Klein-
spannung ist ein geeignetes Relais mit entsprechendem Kon-
taktmaterial (vergoldet) bauseits zu wählen und zu integrieren.
7.6.5 Frostschutz
Unabhängig von den Einstellungen der Heizungsumwälzpum-
pen, laufen diese immer beim Betrieb Heizen, Abtauen und
Frostschutz. Bei Anlagen mit mehreren Heizkreisen hat die 2./3.
Heizungsumwälzpumpe die gleiche Funktion.
VORSICHT!
Risiko eines Sachschadens.
Bei spannungsfreiem Wärmepumpenmanager wird die
Wärmepumpe nicht mehr durchströmt und es kann auf Grund
von Frost zu Sachschäden kommen.
 Zur Gewährleistung
Wärmepumpe den
spannungsfrei schalten.
 Die Primärpumpe M11, die Sekundärpumpe M16 und
ggf. die Heizungsumwälzpumpe M13 dürfen nur auf dem
Wärmepumpenmanager aufgeklemmt werden.
LA 1118CP
des Regler
der Frostschutzfunktion
Wärmepumpenmanager
www.dimplex.de
der
nicht
