LA 1118CP
7

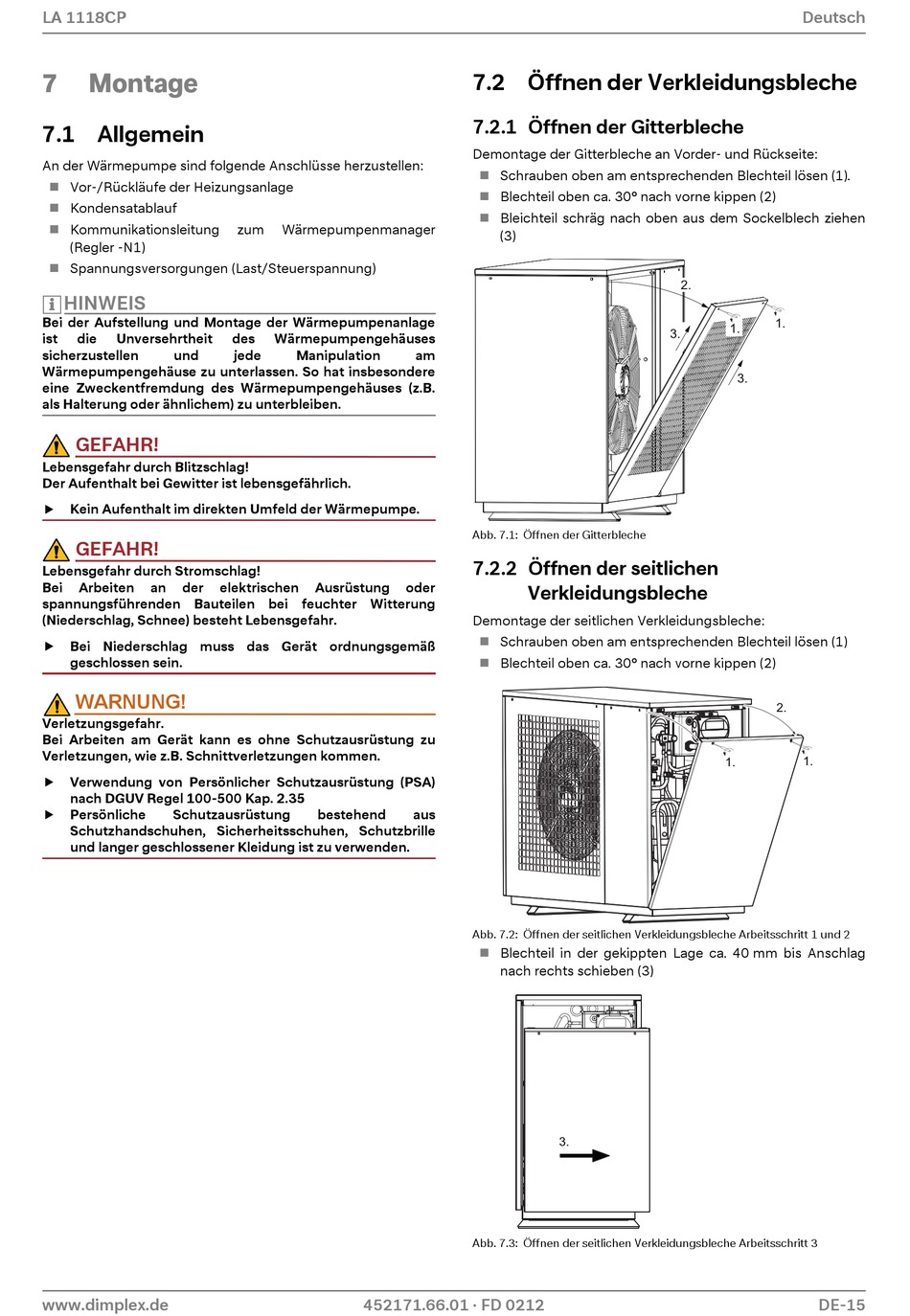

Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
 Vor-/Rückläufe der Heizungsanlage
 Kondensatablauf
 Kommunikationsleitung
(Regler -N1)
 Spannungsversorgungen (Last/Steuerspannung)
HINWEIS
Bei der Aufstellung und Montage der Wärmepumpenanlage
ist die Unversehrtheit
sicherzustellen und
Wärmepumpengehäuse zu unterlassen. So hat insbesondere
eine Zweckentfremdung des Wärmepumpengehäuses (z.B.
als Halterung oder ähnlichem) zu unterbleiben.
GEFAHR!
Lebensgefahr durch Blitzschlag!
Der Aufenthalt bei Gewitter ist lebensgefährlich.
 Kein Aufenthalt im direkten Umfeld der Wärmepumpe.
GEFAHR!
Lebensgefahr durch Stromschlag!
Bei Arbeiten an der
spannungsführenden Bauteilen bei feuchter Witterung
(Niederschlag, Schnee) besteht Lebensgefahr.
 Bei Niederschlag muss das Gerät ordnungsgemäß
geschlossen sein.
WARNUNG!
Verletzungsgefahr.
Bei Arbeiten am Gerät kann es ohne Schutzausrüstung zu
Verletzungen, wie z.B. Schnittverletzungen kommen.
 Verwendung von Persönlicher Schutzausrüstung (PSA)
nach DGUV Regel 100-500 Kap. 2.35
 Persönliche Schutzausrüstung
Schutzhandschuhen, Sicherheitsschuhen, Schutzbrille
und langer geschlossener Kleidung ist zu verwenden.
www.dimplex.de
zum Wärmepumpenmanager
des Wärmepumpengehäuses
jede Manipulation
elektrischen Ausrüstung
bestehend
452171.66.01 · FD 0212
7.2 Öffnen der Verkleidungsbleche
7.2.1 Öffnen der Gitterbleche
Demontage der Gitterbleche an Vorder- und Rückseite:
 Schrauben oben am entsprechenden Blechteil lösen (1).
 Blechteil oben ca. 30° nach vorne kippen (2)
 Bleichteil schräg nach oben aus dem Sockelblech ziehen
(3)
am
Abb. 7.1: Öffnen der Gitterbleche
7.2.2 Öffnen der seitlichen
oder
Verkleidungsbleche
Demontage der seitlichen Verkleidungsbleche:
Schrauben oben am entsprechenden Blechteil lösen (1)

Blechteil oben ca. 30° nach vorne kippen (2)

aus
Abb. 7.2: Öffnen der seitlichen Verkleidungsbleche Arbeitsschritt 1 und 2
Blechteil in der gekippten Lage ca. 40 mm bis Anschlag

nach rechts schieben (3)
3.
Abb. 7.3: Öffnen der seitlichen Verkleidungsbleche Arbeitsschritt 3
Deutsch
2.
1.
1.
3.
3.
2.
1.
1.
DE-15
