Kondensatleitung Für Wärmepumpen Mit Brennbarem Kältemittel - Dimplex La 1118Cp Montage- Und Gebrauchsanweisungen

Deutsch

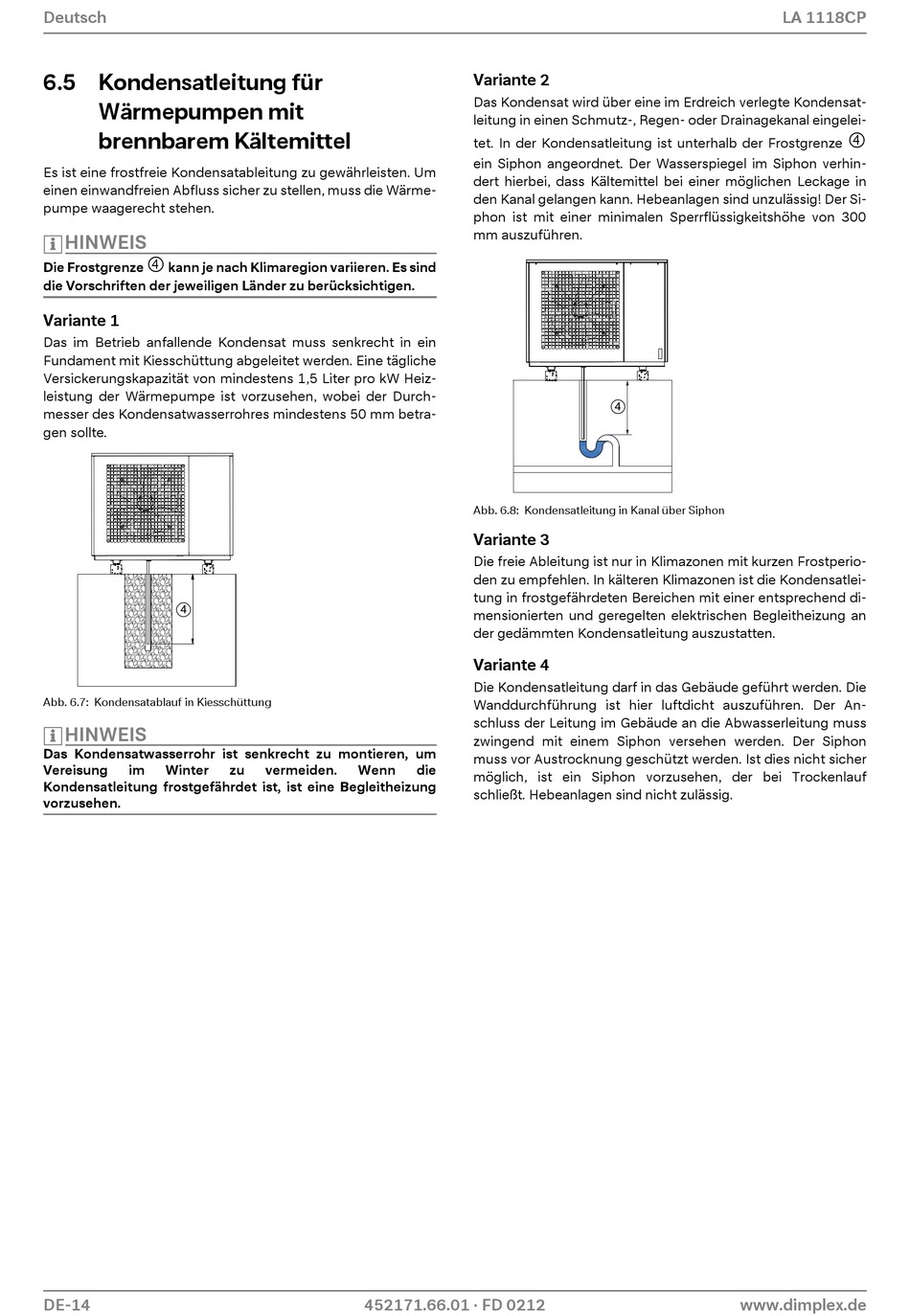

6.5 Kondensatleitung für
Wärmepumpen mit
brennbarem Kältemittel
Es ist eine frostfreie Kondensatableitung zu gewährleisten. Um
einen einwandfreien Abfluss sicher zu stellen, muss die Wärme-
pumpe waagerecht stehen.
HINWEIS

Die Frostgrenze kann je nach Klimaregion variieren. Es sind
die Vorschriften der jeweiligen Länder zu berücksichtigen.
Variante 1
Das im Betrieb anfallende Kondensat muss senkrecht in ein
Fundament mit Kiesschüttung abgeleitet werden. Eine tägliche
Versickerungskapazität von mindestens 1,5 Liter pro kW Heiz-
leistung der Wärmepumpe ist vorzusehen, wobei der Durch-
messer des Kondensatwasserrohres mindestens 50 mm betra-
gen sollte.
4
Abb. 6.7: Kondensatablauf in Kiesschüttung
HINWEIS
Das Kondensatwasserrohr ist senkrecht zu montieren, um
Vereisung im Winter
Kondensatleitung frostgefährdet ist, ist eine Begleitheizung
vorzusehen.
DE-14
zu vermeiden. Wenn
452171.66.01 · FD 0212
Variante 2
Das Kondensat wird über eine im Erdreich verlegte Kondensat-
leitung in einen Schmutz-, Regen- oder Drainagekanal eingelei-
tet. In der Kondensatleitung ist unterhalb der Frostgrenze
ein Siphon angeordnet. Der Wasserspiegel im Siphon verhin-
dert hierbei, dass Kältemittel bei einer möglichen Leckage in
den Kanal gelangen kann. Hebeanlagen sind unzulässig! Der Si-
phon ist mit einer minimalen Sperrflüssigkeitshöhe von 300
mm auszuführen.
Abb. 6.8: Kondensatleitung in Kanal über Siphon
Variante 3
Die freie Ableitung ist nur in Klimazonen mit kurzen Frostperio-
den zu empfehlen. In kälteren Klimazonen ist die Kondensatlei-
tung in frostgefährdeten Bereichen mit einer entsprechend di-
mensionierten und geregelten elektrischen Begleitheizung an
der gedämmten Kondensatleitung auszustatten.
Variante 4
Die Kondensatleitung darf in das Gebäude geführt werden. Die
Wanddurchführung ist hier luftdicht auszuführen. Der An-
schluss der Leitung im Gebäude an die Abwasserleitung muss
zwingend mit einem Siphon versehen werden. Der Siphon
muss vor Austrocknung geschützt werden. Ist dies nicht sicher
die
möglich, ist ein Siphon vorzusehen, der bei Trockenlauf
schließt. Hebeanlagen sind nicht zulässig.
LA 1118CP
4
