LA 1118CP

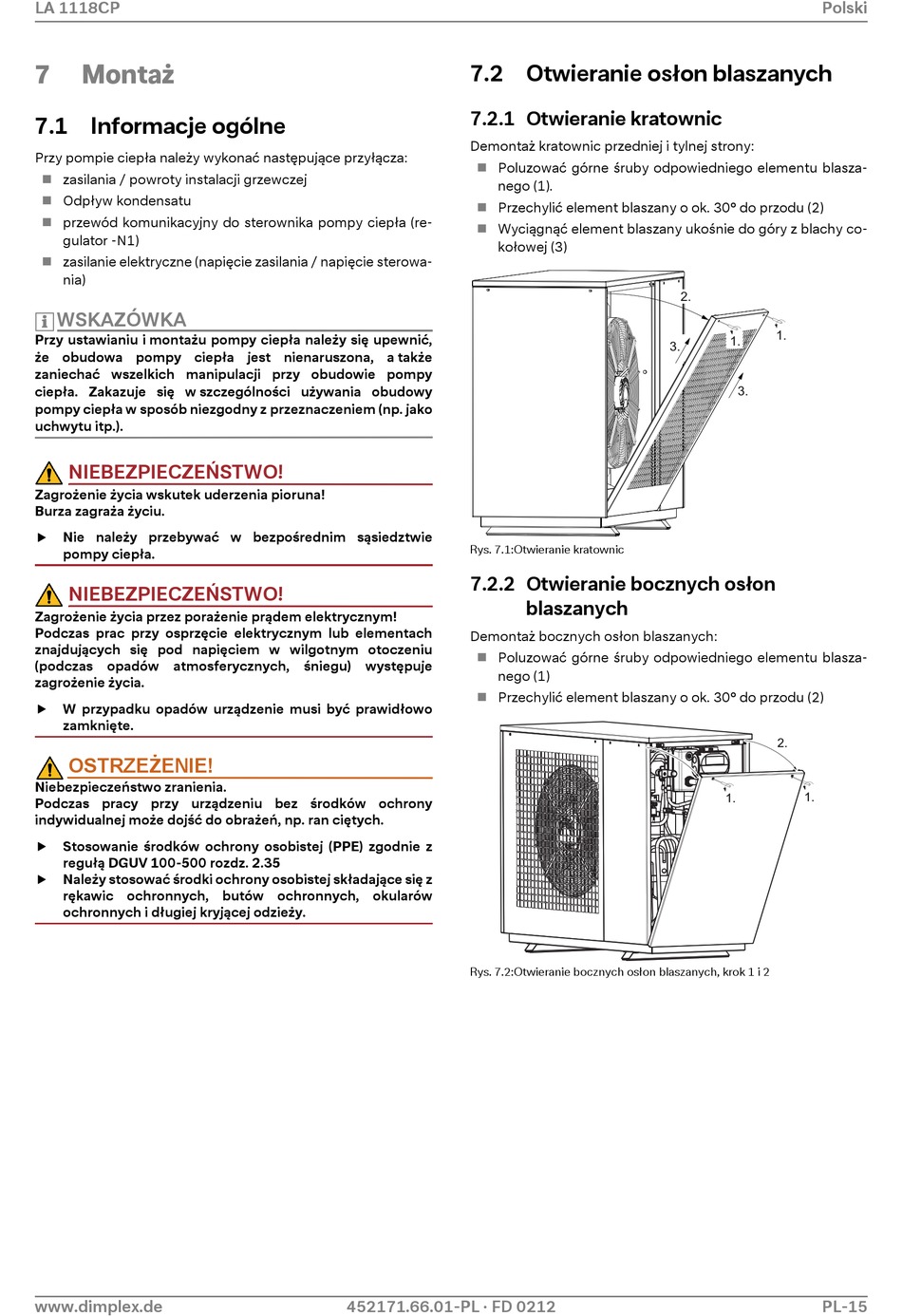

7 Montaż
7.1 Informacje ogólne
Przy pompie ciepła należy wykonać następujące przyłącza:
zasilania / powroty instalacji grzewczej

Odpływ kondensatu

 przewód komunikacyjny do sterownika pompy ciepła (re-
gulator -N1)
zasilanie elektryczne (napięcie zasilania / napięcie sterowa-

nia)
WSKAZÓWKA
Przy ustawianiu i montażu pompy ciepła należy się upewnić,
że obudowa pompy ciepła jest nienaruszona, a także
zaniechać wszelkich manipulacji przy obudowie pompy
ciepła. Zakazuje się w szczególności używania obudowy
pompy ciepła w sposób niezgodny z przeznaczeniem (np. jako
uchwytu itp.).
NIEBEZPIECZEŃSTWO!
Zagrożenie życia wskutek uderzenia pioruna!
Burza zagraża życiu.
 Nie należy przebywać w bezpośrednim sąsiedztwie
pompy ciepła.
NIEBEZPIECZEŃSTWO!
Zagrożenie życia przez porażenie prądem elektrycznym!
Podczas prac przy osprzęcie elektrycznym lub elementach
znajdujących się pod napięciem w wilgotnym otoczeniu
(podczas opadów atmosferycznych, śniegu) występuje
zagrożenie życia.
 W przypadku opadów urządzenie musi być prawidłowo
zamknięte.
OSTRZEŻENIE!
Niebezpieczeństwo zranienia.
Podczas pracy przy urządzeniu bez środków ochrony
indywidualnej może dojść do obrażeń, np. ran ciętych.
 Stosowanie środków ochrony osobistej (PPE) zgodnie z
regułą DGUV 100-500 rozdz. 2.35
Należy stosować środki ochrony osobistej składające się z

rękawic ochronnych, butów ochronnych, okularów
ochronnych i długiej kryjącej odzieży.
www.dimplex.de
7.2 Otwieranie osłon blaszanych
7.2.1 Otwieranie kratownic
Demontaż kratownic przedniej i tylnej strony:
Poluzować górne śruby odpowiedniego elementu blasza-

nego (1).
Przechylić element blaszany o ok. 30° do przodu (2)

Wyciągnąć element blaszany ukośnie do góry z blachy co-

kołowej (3)
Rys. 7.1:Otwieranie kratownic
7.2.2 Otwieranie bocznych osłon
Demontaż bocznych osłon blaszanych:
Poluzować górne śruby odpowiedniego elementu blasza-

nego (1)
Przechylić element blaszany o ok. 30° do przodu (2)

Rys. 7.2:Otwieranie bocznych osłon blaszanych, krok 1 i 2
452171.66.01-PL · FD 0212
2.
3.
blaszanych
Polski
1.
1.
3.
2.
1.
1.
PL-15
