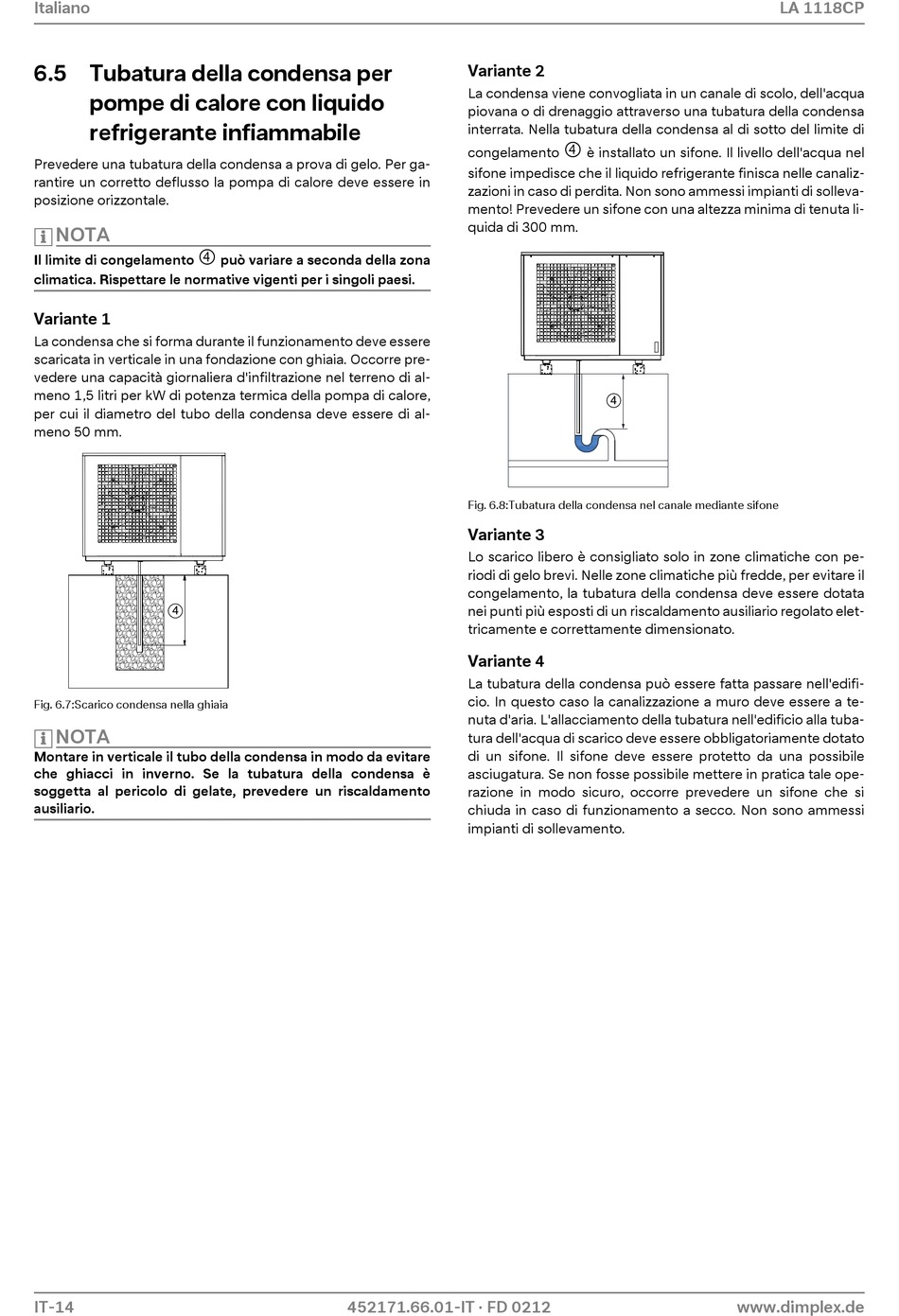

6.5 Tubatura della condensa per
pompe di calore con liquido
refrigerante infiammabile
Prevedere una tubatura della condensa a prova di gelo. Per ga-
rantire un corretto deflusso la pompa di calore deve essere in
posizione orizzontale.
NOTA

Il limite di congelamento
climatica. Rispettare le normative vigenti per i singoli paesi.
Variante 1
La condensa che si forma durante il funzionamento deve essere
scaricata in verticale in una fondazione con ghiaia. Occorre pre-
vedere una capacità giornaliera d'infiltrazione nel terreno di al-
meno 1,5 litri per kW di potenza termica della pompa di calore,
per cui il diametro del tubo della condensa deve essere di al-
meno 50 mm.
4
Fig. 6.7:Scarico condensa nella ghiaia
NOTA
Montare in verticale il tubo della condensa in modo da evitare
che ghiacci in inverno. Se la tubatura della condensa è
soggetta al pericolo di gelate, prevedere un riscaldamento
ausiliario.
IT-14
può variare a seconda della zona
452171.66.01-IT · FD 0212
Variante 2
La condensa viene convogliata in un canale di scolo, dell'acqua
piovana o di drenaggio attraverso una tubatura della condensa
interrata. Nella tubatura della condensa al di sotto del limite di

congelamento è installato un sifone. Il livello dell'acqua nel
sifone impedisce che il liquido refrigerante finisca nelle canaliz-
zazioni in caso di perdita. Non sono ammessi impianti di solleva-
mento! Prevedere un sifone con una altezza minima di tenuta li-
quida di 300 mm.
4
Fig. 6.8:Tubatura della condensa nel canale mediante sifone
Variante 3
Lo scarico libero è consigliato solo in zone climatiche con pe-
riodi di gelo brevi. Nelle zone climatiche più fredde, per evitare il
congelamento, la tubatura della condensa deve essere dotata
nei punti più esposti di un riscaldamento ausiliario regolato elet-
tricamente e correttamente dimensionato.
Variante 4
La tubatura della condensa può essere fatta passare nell'edifi-
cio. In questo caso la canalizzazione a muro deve essere a te-
nuta d'aria. L'allacciamento della tubatura nell'edificio alla tuba-
tura dell'acqua di scarico deve essere obbligatoriamente dotato
di un sifone. Il sifone deve essere protetto da una possibile
asciugatura. Se non fosse possibile mettere in pratica tale ope-
razione in modo sicuro, occorre prevedere un sifone che si
chiuda in caso di funzionamento a secco. Non sono ammessi
impianti di sollevamento.
