LA 1118CP
7

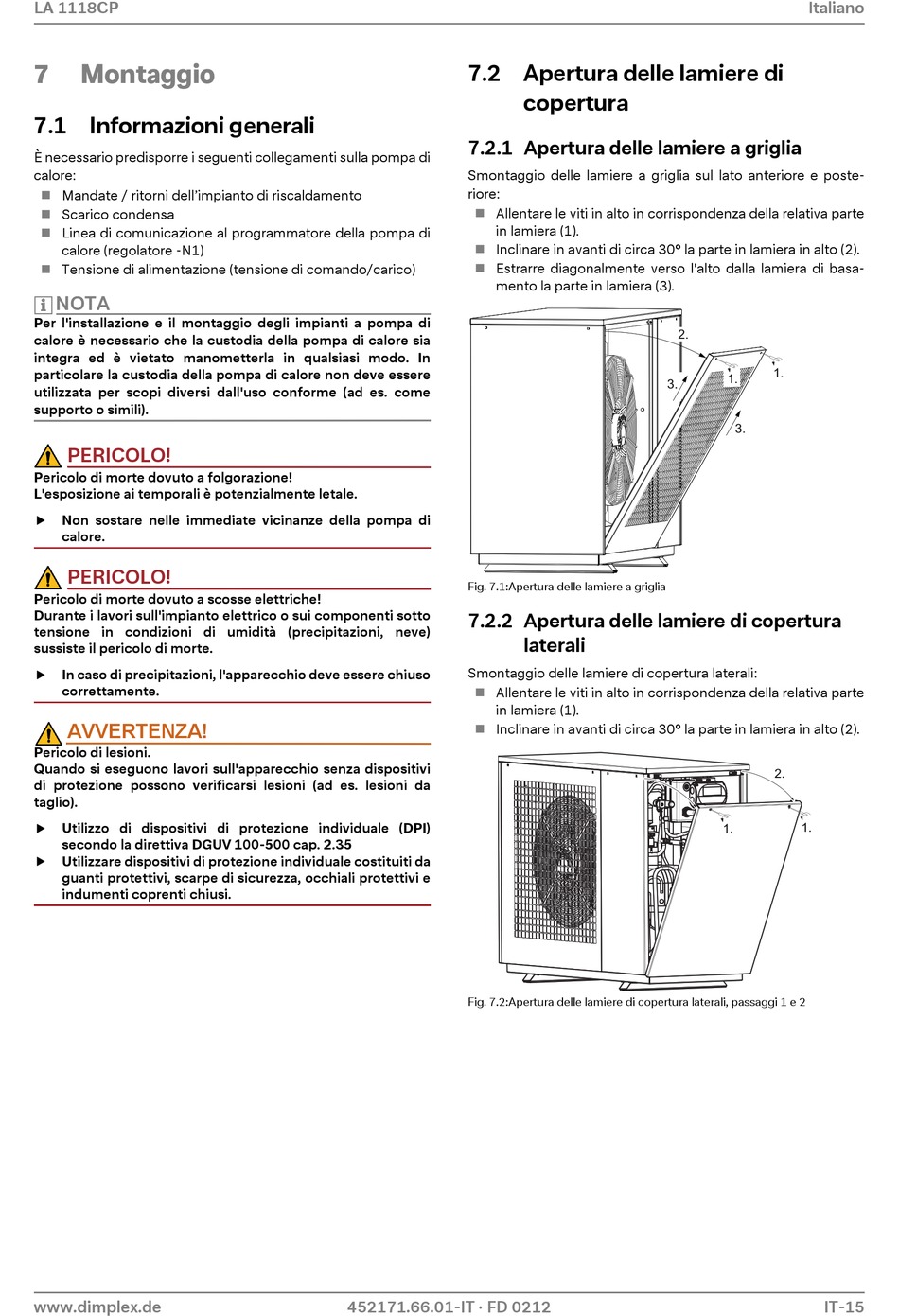

Montaggio

7.1 Informazioni generali

È necessario predisporre i seguenti collegamenti sulla pompa di
calore:
 Mandate / ritorni dell'impianto di riscaldamento
 Scarico condensa
 Linea di comunicazione al programmatore della pompa di
calore (regolatore -N1)
 Tensione di alimentazione (tensione di comando/carico)
NOTA
Per l'installazione e il montaggio degli impianti a pompa di
calore è necessario che la custodia della pompa di calore sia
integra ed è vietato manometterla in qualsiasi modo. In
particolare la custodia della pompa di calore non deve essere
utilizzata per scopi diversi dall'uso conforme (ad es. come
supporto o simili).
PERICOLO!
Pericolo di morte dovuto a folgorazione!
L'esposizione ai temporali è potenzialmente letale.
Non sostare nelle immediate vicinanze della pompa di

calore.
PERICOLO!
Pericolo di morte dovuto a scosse elettriche!
Durante i lavori sull'impianto elettrico o sui componenti sotto
tensione in condizioni di umidità (precipitazioni, neve)
sussiste il pericolo di morte.
In caso di precipitazioni, l'apparecchio deve essere chiuso

correttamente.
AVVERTENZA!
Pericolo di lesioni.
Quando si eseguono lavori sull'apparecchio senza dispositivi
di protezione possono verificarsi lesioni (ad es. lesioni da
taglio).
 Utilizzo di dispositivi di protezione individuale (DPI)
secondo la direttiva DGUV 100-500 cap. 2.35
 Utilizzare dispositivi di protezione individuale costituiti da
guanti protettivi, scarpe di sicurezza, occhiali protettivi e
indumenti coprenti chiusi.
www.dimplex.de
7.2 Apertura delle lamiere di
7.2.1 Apertura delle lamiere a griglia
Smontaggio delle lamiere a griglia sul lato anteriore e poste-
riore:
 Allentare le viti in alto in corrispondenza della relativa parte
in lamiera (1).
Inclinare in avanti di circa 30° la parte in lamiera in alto (2).

Estrarre diagonalmente verso l'alto dalla lamiera di basa-

mento la parte in lamiera (3).
Fig. 7.1:Apertura delle lamiere a griglia

7.2.2 Apertura delle lamiere di copertura

Smontaggio delle lamiere di copertura laterali:
 Allentare le viti in alto in corrispondenza della relativa parte
in lamiera (1).
 Inclinare in avanti di circa 30° la parte in lamiera in alto (2).
Fig. 7.2:Apertura delle lamiere di copertura laterali, passaggi 1 e 2
452171.66.01-IT · FD 0212
copertura
2.
3.
laterali
Italiano
1.
1.
3.
2.
1.
1.
IT-15
