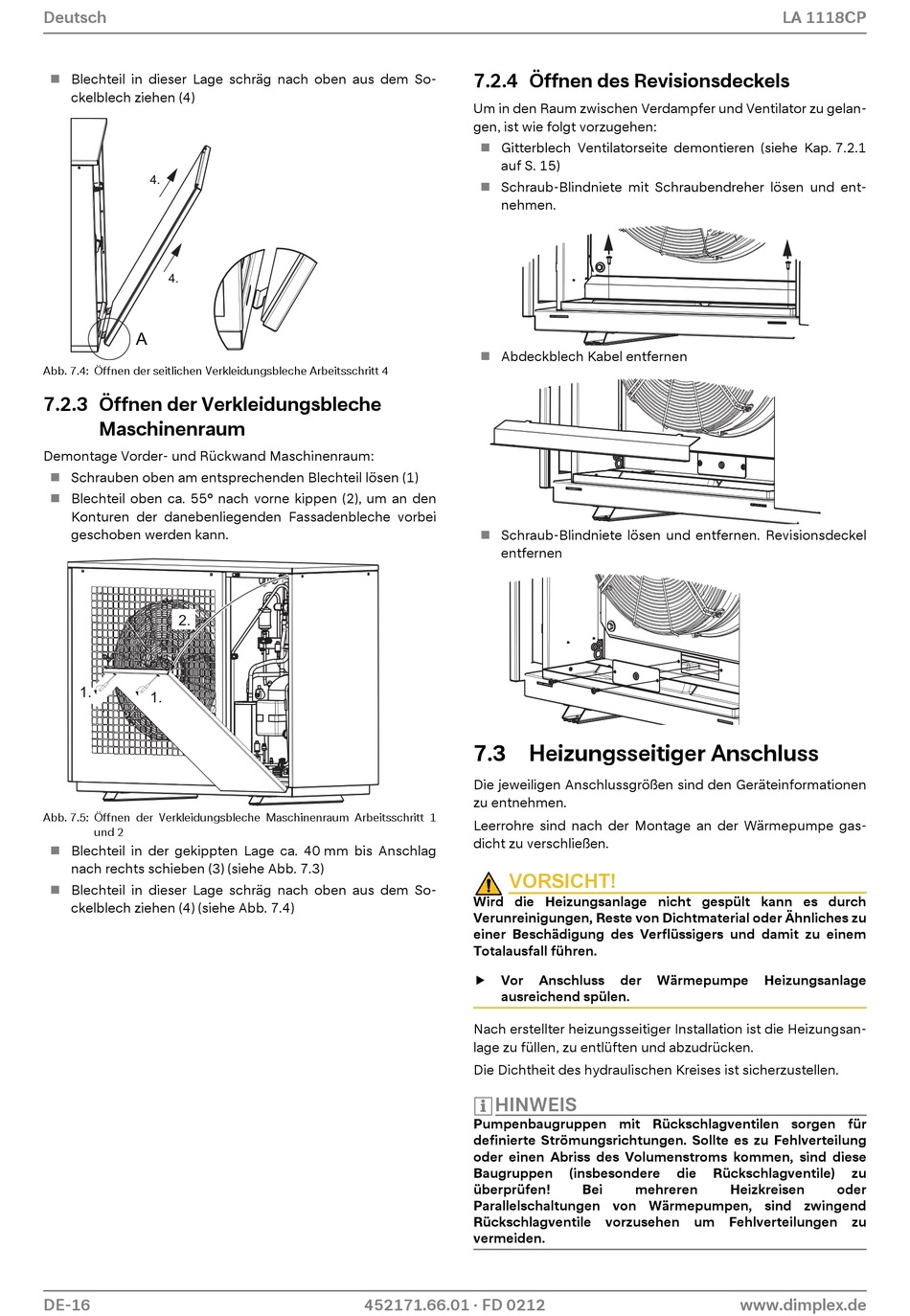

Deutsch
 Blechteil in dieser Lage schräg nach oben aus dem So-
ckelblech ziehen (4)
4.
4.
A
Abb. 7.4: Öffnen der seitlichen Verkleidungsbleche Arbeitsschritt 4
7.2.3 Öffnen der Verkleidungsbleche
Maschinenraum
Demontage Vorder- und Rückwand Maschinenraum:
Schrauben oben am entsprechenden Blechteil lösen (1)

Blechteil oben ca. 55° nach vorne kippen (2), um an den

Konturen der danebenliegenden Fassadenbleche vorbei
geschoben werden kann.
2.
1.
1.
Abb. 7.5: Öffnen der Verkleidungsbleche Maschinenraum Arbeitsschritt 1
und 2
Blechteil in der gekippten Lage ca. 40 mm bis Anschlag

nach rechts schieben (3) (siehe Abb. 7.3)
 Blechteil in dieser Lage schräg nach oben aus dem So-
ckelblech ziehen (4) (siehe Abb. 7.4)
DE-16
7.2.4 Öffnen des Revisionsdeckels
Um in den Raum zwischen Verdampfer und Ventilator zu gelan-
gen, ist wie folgt vorzugehen:
 Gitterblech Ventilatorseite demontieren (siehe Kap. 7.2.1
auf S. 15)
 Schraub-Blindniete mit Schraubendreher lösen und ent-
nehmen.
Abdeckblech Kabel entfernen

Schraub-Blindniete lösen und entfernen. Revisionsdeckel

entfernen

7.3 Heizungsseitiger Anschluss

Die jeweiligen Anschlussgrößen sind den Geräteinformationen
zu entnehmen.
Leerrohre sind nach der Montage an der Wärmepumpe gas-
dicht zu verschließen.
VORSICHT!
Wird die Heizungsanlage nicht gespült kann es durch
Verunreinigungen, Reste von Dichtmaterial oder Ähnliches zu
einer Beschädigung des Verflüssigers und damit zu einem
Totalausfall führen.
Vor

ausreichend spülen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
Die Dichtheit des hydraulischen Kreises ist sicherzustellen.
HINWEIS
Pumpenbaugruppen mit Rückschlagventilen sorgen für
definierte Strömungsrichtungen. Sollte es zu Fehlverteilung
oder einen Abriss des Volumenstroms kommen, sind diese
Baugruppen
überprüfen!
Parallelschaltungen von Wärmepumpen, sind zwingend
Rückschlagventile vorzusehen um Fehlverteilungen zu
vermeiden.
452171.66.01 · FD 0212
Anschluss der Wärmepumpe
(insbesondere die
Bei mehreren
LA 1118CP
Heizungsanlage
Rückschlagventile) zu
Heizkreisen oder
