LA 1118CP

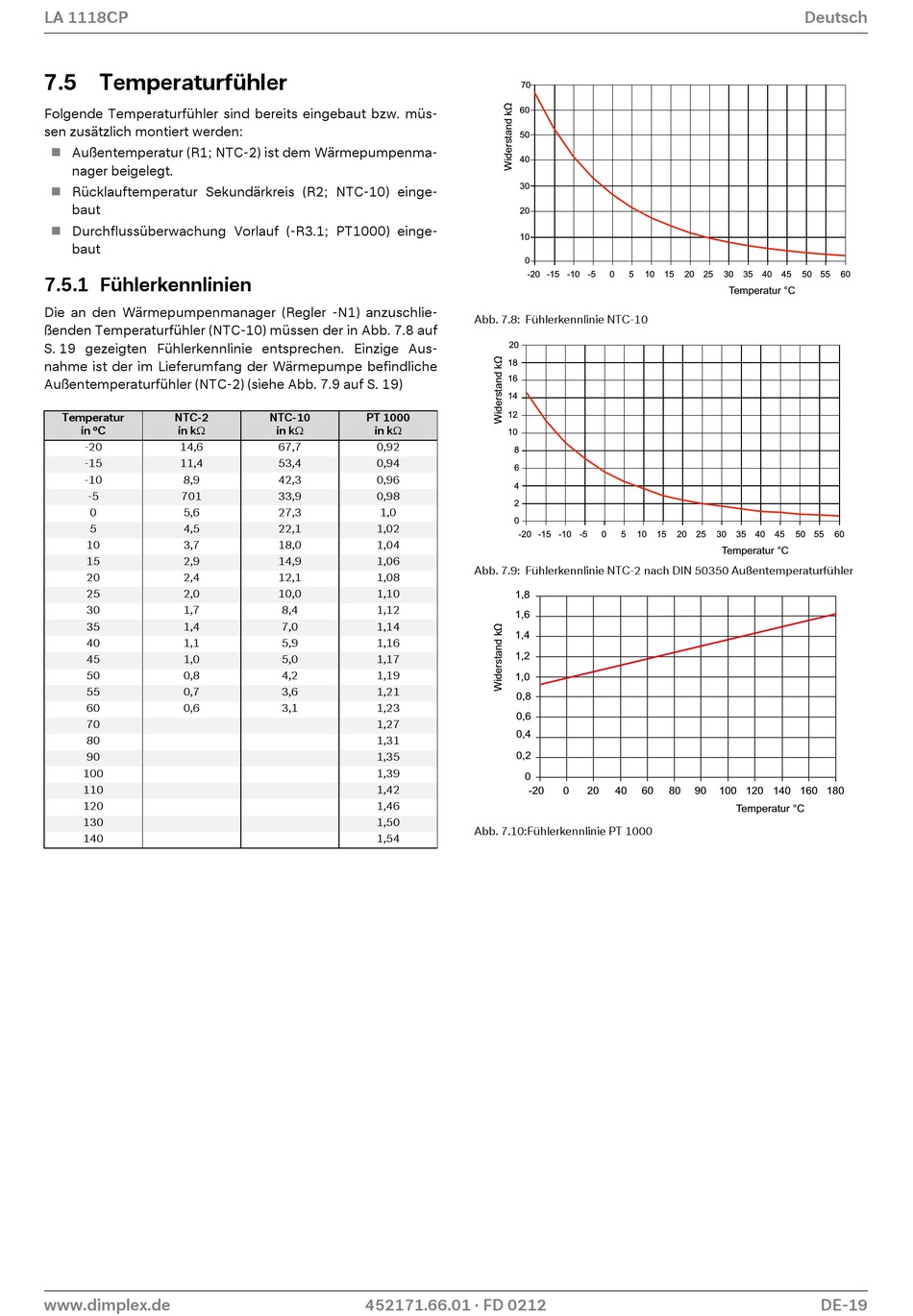

7.5 Temperaturfühler
Folgende Temperaturfühler sind bereits eingebaut bzw. müs-
sen zusätzlich montiert werden:
Außentemperatur (R1; NTC-2) ist dem Wärmepumpenma-

nager beigelegt.
 Rücklauftemperatur Sekundärkreis (R2; NTC-10) einge-
baut
Durchflussüberwachung Vorlauf (-R3.1; PT1000) einge-

baut
7.5.1 Fühlerkennlinien
Die an den Wärmepumpenmanager (Regler -N1) anzuschlie-
ßenden Temperaturfühler (NTC-10) müssen der in Abb. 7.8 auf
S. 19 gezeigten Fühlerkennlinie entsprechen. Einzige Aus-
nahme ist der im Lieferumfang der Wärmepumpe befindliche
Außentemperaturfühler (NTC-2) (siehe Abb. 7.9 auf S. 19)
Temperatur NTC-2
in °C in k
-20 14,6
-15 11,4
-10 8,9
-5 701
0 5,6
5 4,5
10 3,7
15 2,9
20 2,4
25 2,0
30 1,7
35 1,4
40 1,1
45 1,0
50 0,8
55 0,7
60 0,6
70
80
90
100
110
120
130
140
www.dimplex.de
NTC-10 PT 1000
in k in k
67,7 0,92
53,4 0,94
42,3 0,96
33,9 0,98
27,3 1,0
22,1 1,02
18,0 1,04
14,9 1,06
12,1 1,08
10,0 1,10
8,4 1,12
7,0 1,14
5,9 1,16
5,0 1,17
4,2 1,19
3,6 1,21
3,1 1,23
1,27
1,31
1,35
1,39
1,42
1,46
1,50
1,54
452171.66.01 · FD 0212
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Abb. 7.8: Fühlerkennlinie NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Abb. 7.9: Fühlerkennlinie NTC-2 nach DIN 50350 Außentemperaturfühler
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0
-20 0 20 40 60
Abb. 7.10:Fühlerkennlinie PT 1000
Deutsch
15 20 25 30 35 40 45 50 55
Temperatur °C
15 20 25 30 35 40 45 50 55
Temperatur °C
80 90 100 120 140 160 180
Temperatur °C
DE-19
