Italiano

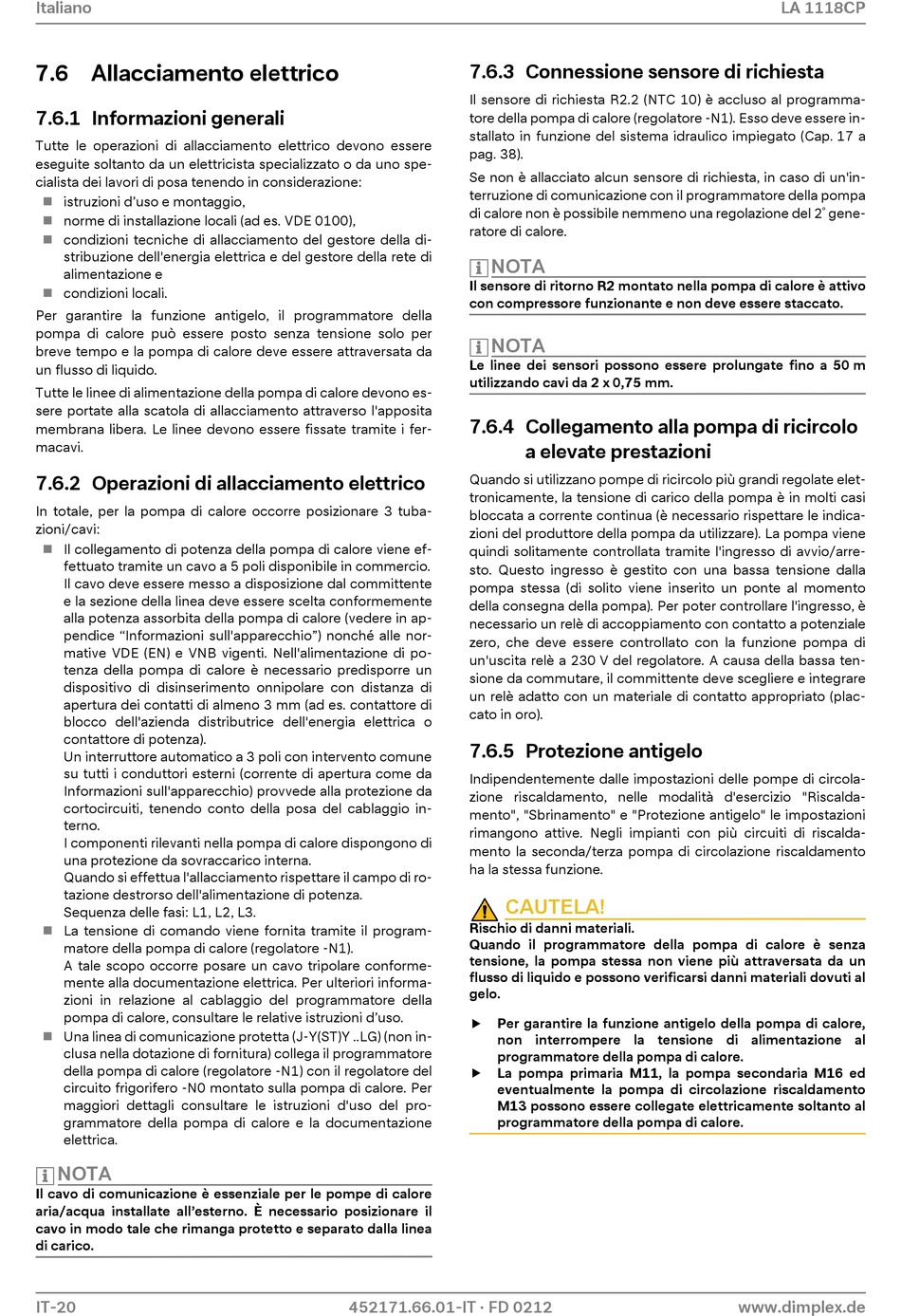

7.6 Allacciamento elettrico

7.6.1 Informazioni generali
Tutte le operazioni di allacciamento elettrico devono essere
eseguite soltanto da un elettricista specializzato o da uno spe-
cialista dei lavori di posa tenendo in considerazione:
 istruzioni d'uso e montaggio,
 norme di installazione locali (ad es. VDE 0100),
 condizioni tecniche di allacciamento del gestore della di-
stribuzione dell'energia elettrica e del gestore della rete di
alimentazione e
condizioni locali.

Per garantire la funzione antigelo, il programmatore della
pompa di calore può essere posto senza tensione solo per
breve tempo e la pompa di calore deve essere attraversata da
un flusso di liquido.
Tutte le linee di alimentazione della pompa di calore devono es-
sere portate alla scatola di allacciamento attraverso l'apposita
membrana libera. Le linee devono essere fissate tramite i fer-
macavi.
7.6.2 Operazioni di allacciamento elettrico
In totale, per la pompa di calore occorre posizionare 3 tuba-
zioni/cavi:
Il collegamento di potenza della pompa di calore viene ef-

fettuato tramite un cavo a 5 poli disponibile in commercio.
Il cavo deve essere messo a disposizione dal committente
e la sezione della linea deve essere scelta conformemente
alla potenza assorbita della pompa di calore (vedere in ap-
pendice "Informazioni sull'apparecchio") nonché alle nor-
mative VDE (EN) e VNB vigenti. Nell'alimentazione di po-
tenza della pompa di calore è necessario predisporre un
dispositivo di disinserimento onnipolare con distanza di
apertura dei contatti di almeno 3 mm (ad es. contattore di
blocco dell'azienda distributrice dell'energia elettrica o
contattore di potenza).
Un interruttore automatico a 3 poli con intervento comune
su tutti i conduttori esterni (corrente di apertura come da
Informazioni sull'apparecchio) provvede alla protezione da
cortocircuiti, tenendo conto della posa del cablaggio in-
terno.
I componenti rilevanti nella pompa di calore dispongono di
una protezione da sovraccarico interna.
Quando si effettua l'allacciamento rispettare il campo di ro-
tazione destrorso dell'alimentazione di potenza.
Sequenza delle fasi: L1, L2, L3.
La tensione di comando viene fornita tramite il program-

matore della pompa di calore (regolatore -N1).
A tale scopo occorre posare un cavo tripolare conforme-
mente alla documentazione elettrica. Per ulteriori informa-
zioni in relazione al cablaggio del programmatore della
pompa di calore, consultare le relative istruzioni d'uso.
 Una linea di comunicazione protetta (J-Y(ST)Y ..LG) (non in-
clusa nella dotazione di fornitura) collega il programmatore
della pompa di calore (regolatore -N1) con il regolatore del
circuito frigorifero -N0 montato sulla pompa di calore. Per
maggiori dettagli consultare le istruzioni d'uso del pro-
grammatore della pompa di calore e la documentazione
elettrica.
NOTA
Il cavo di comunicazione è essenziale per le pompe di calore
aria/acqua installate all'esterno. È necessario posizionare il
cavo in modo tale che rimanga protetto e separato dalla linea
di carico.
IT-20
7.6.3 Connessione sensore di richiesta
Il sensore di richiesta R2.2 (NTC 10) è accluso al programma-
tore della pompa di calore (regolatore -N1). Esso deve essere in-
stallato in funzione del sistema idraulico impiegato (Cap. 17 a
pag. 38).
Se non è allacciato alcun sensore di richiesta, in caso di un'in-
terruzione di comunicazione con il programmatore della pompa
di calore non è possibile nemmeno una regolazione del 2˚ gene-
ratore di calore.
NOTA
Il sensore di ritorno R2 montato nella pompa di calore è attivo
con compressore funzionante e non deve essere staccato.
NOTA
Le linee dei sensori possono essere prolungate fino a 50 m
utilizzando cavi da 2 x 0,75 mm.
7.6.4 Collegamento alla pompa di ricircolo
Quando si utilizzano pompe di ricircolo più grandi regolate elet-
tronicamente, la tensione di carico della pompa è in molti casi
bloccata a corrente continua (è necessario rispettare le indica-
zioni del produttore della pompa da utilizzare). La pompa viene
quindi solitamente controllata tramite l'ingresso di avvio/arre-
sto. Questo ingresso è gestito con una bassa tensione dalla
pompa stessa (di solito viene inserito un ponte al momento
della consegna della pompa). Per poter controllare l'ingresso, è
necessario un relè di accoppiamento con contatto a potenziale
zero, che deve essere controllato con la funzione pompa di
un'uscita relè a 230 V del regolatore. A causa della bassa ten-
sione da commutare, il committente deve scegliere e integrare
un relè adatto con un materiale di contatto appropriato (plac-
cato in oro).

7.6.5 Protezione antigelo

Indipendentemente dalle impostazioni delle pompe di circola-
zione riscaldamento, nelle modalità d'esercizio "Riscalda-
mento", "Sbrinamento" e "Protezione antigelo" le impostazioni
rimangono attive. Negli impianti con più circuiti di riscalda-
mento la seconda/terza pompa di circolazione riscaldamento
ha la stessa funzione.
CAUTELA!
Rischio di danni materiali.
Quando il programmatore della pompa di calore è senza
tensione, la pompa stessa non viene più attraversata da un
flusso di liquido e possono verificarsi danni materiali dovuti al
gelo.
 Per garantire la funzione antigelo della pompa di calore,
non interrompere la tensione di alimentazione al
programmatore della pompa di calore.
 La pompa primaria M11, la pompa secondaria M16 ed
eventualmente la pompa di circolazione riscaldamento
M13 possono essere collegate elettricamente soltanto al
programmatore della pompa di calore.
452171.66.01-IT · FD 0212
a elevate prestazioni
LA 1118CP
