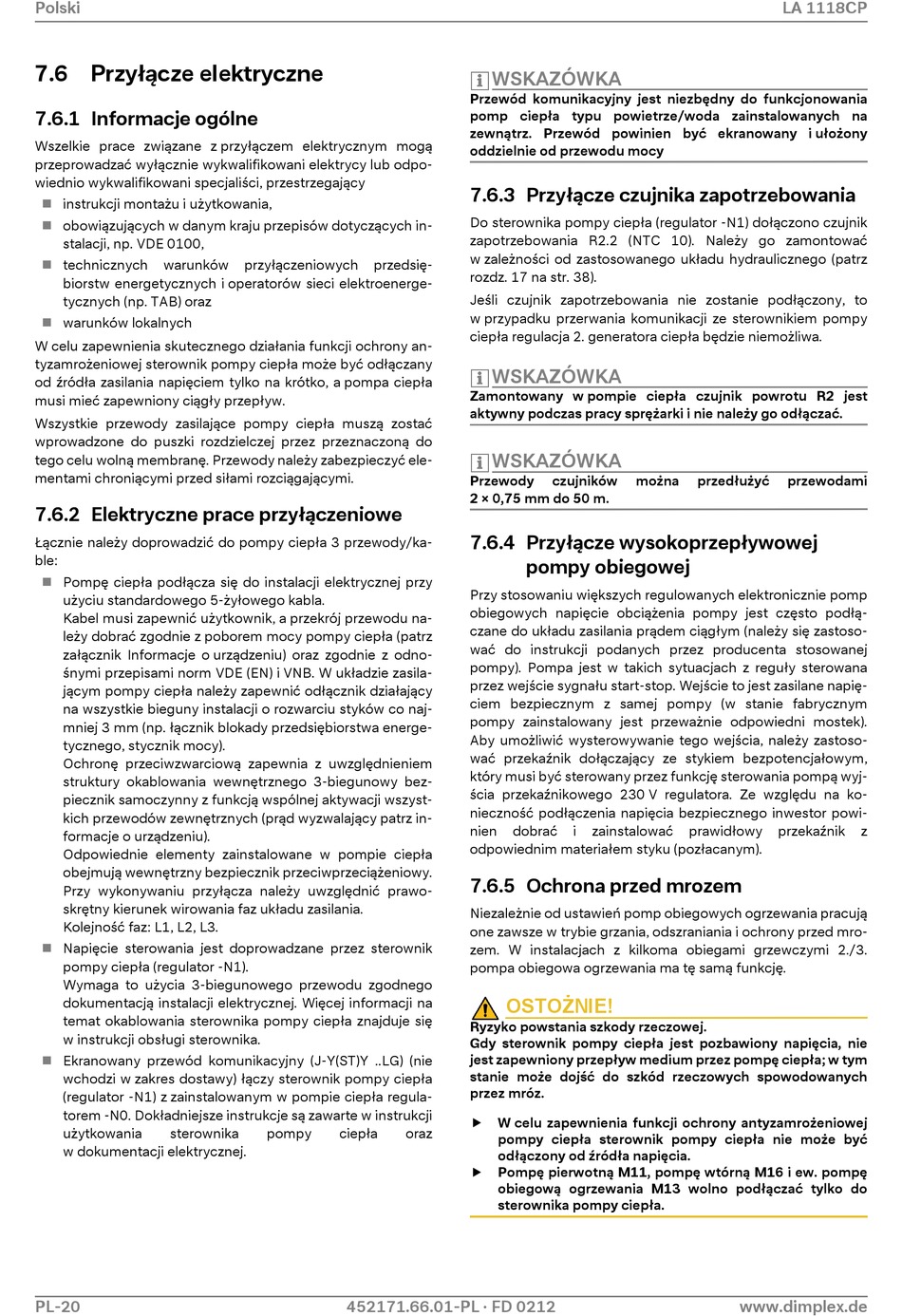

7.6 Przyłącze elektryczne
7.6.1 Informacje ogólne
Wszelkie prace związane z przyłączem elektrycznym mogą
przeprowadzać wyłącznie wykwalifikowani elektrycy lub odpo-
wiednio wykwalifikowani specjaliści, przestrzegający
instrukcji montażu i użytkowania,

obowiązujących w danym kraju przepisów dotyczących in-

stalacji, np. VDE 0100,
 technicznych warunków
biorstw energetycznych i operatorów sieci elektroenerge-
tycznych (np. TAB) oraz
warunków lokalnych

W celu zapewnienia skutecznego działania funkcji ochrony an-
tyzamrożeniowej sterownik pompy ciepła może być odłączany
od źródła zasilania napięciem tylko na krótko, a pompa ciepła
musi mieć zapewniony ciągły przepływ.
Wszystkie przewody zasilające pompy ciepła muszą zostać
wprowadzone do puszki rozdzielczej przez przeznaczoną do
tego celu wolną membranę. Przewody należy zabezpieczyć ele-
mentami chroniącymi przed siłami rozciągającymi.
7.6.2 Elektryczne prace przyłączeniowe
Łącznie należy doprowadzić do pompy ciepła 3 przewody/ka-
ble:
 Pompę ciepła podłącza się do instalacji elektrycznej przy
użyciu standardowego 5-żyłowego kabla.
Kabel musi zapewnić użytkownik, a przekrój przewodu na-
leży dobrać zgodnie z poborem mocy pompy ciepła (patrz
załącznik Informacje o urządzeniu) oraz zgodnie z odno-
śnymi przepisami norm VDE (EN) i VNB. W układzie zasila-
jącym pompy ciepła należy zapewnić odłącznik działający
na wszystkie bieguny instalacji o rozwarciu styków co naj-
mniej 3 mm (np. łącznik blokady przedsiębiorstwa energe-
tycznego, stycznik mocy).
Ochronę przeciwzwarciową zapewnia z uwzględnieniem
struktury okablowania wewnętrznego 3-biegunowy bez-
piecznik samoczynny z funkcją wspólnej aktywacji wszyst-
kich przewodów zewnętrznych (prąd wyzwalający patrz in-
formacje o urządzeniu).
Odpowiednie elementy zainstalowane w pompie ciepła
obejmują wewnętrzny bezpiecznik przeciwprzeciążeniowy.
Przy wykonywaniu przyłącza należy uwzględnić prawo-
skrętny kierunek wirowania faz układu zasilania.
Kolejność faz: L1, L2, L3.
Napięcie sterowania jest doprowadzane przez sterownik

pompy ciepła (regulator -N1).
Wymaga to użycia 3-biegunowego przewodu zgodnego
dokumentacją instalacji elektrycznej. Więcej informacji na
temat okablowania sterownika pompy ciepła znajduje się
w instrukcji obsługi sterownika.
Ekranowany przewód komunikacyjny (J-Y(ST)Y ..LG) (nie

wchodzi w zakres dostawy) łączy sterownik pompy ciepła
(regulator -N1) z zainstalowanym w pompie ciepła regula-
torem -N0. Dokładniejsze instrukcje są zawarte w instrukcji
użytkowania sterownika
w dokumentacji elektrycznej.
PL-20
przyłączeniowych przedsię-
pompy ciepła oraz
452171.66.01-PL · FD 0212
WSKAZÓWKA
Przewód komunikacyjny jest niezbędny do funkcjonowania
pomp ciepła typu powietrze/woda zainstalowanych na
zewnątrz. Przewód powinien być ekranowany i ułożony
oddzielnie od przewodu mocy
7.6.3 Przyłącze czujnika zapotrzebowania
Do sterownika pompy ciepła (regulator -N1) dołączono czujnik
zapotrzebowania R2.2 (NTC 10). Należy go zamontować
w zależności od zastosowanego układu hydraulicznego (patrz
rozdz. 17 na str. 38).
Jeśli czujnik zapotrzebowania nie zostanie podłączony, to
w przypadku przerwania komunikacji ze sterownikiem pompy
ciepła regulacja 2. generatora ciepła będzie niemożliwa.
WSKAZÓWKA
Zamontowany w pompie ciepła czujnik powrotu R2 jest
aktywny podczas pracy sprężarki i nie należy go odłączać.
WSKAZÓWKA
Przewody czujników można
2 × 0,75 mm do 50 m.
7.6.4 Przyłącze wysokoprzepływowej
pompy obiegowej
Przy stosowaniu większych regulowanych elektronicznie pomp
obiegowych napięcie obciążenia pompy jest często podłą-
czane do układu zasilania prądem ciągłym (należy się zastoso-
wać do instrukcji podanych przez producenta stosowanej
pompy). Pompa jest w takich sytuacjach z reguły sterowana
przez wejście sygnału start-stop. Wejście to jest zasilane napię-
ciem bezpiecznym z samej pompy (w stanie fabrycznym
pompy zainstalowany jest przeważnie odpowiedni mostek).
Aby umożliwić wysterowywanie tego wejścia, należy zastoso-
wać przekaźnik dołączający ze stykiem bezpotencjałowym,
który musi być sterowany przez funkcję sterowania pompą wyj-
ścia przekaźnikowego 230 V regulatora. Ze względu na ko-
nieczność podłączenia napięcia bezpiecznego inwestor powi-
nien dobrać i zainstalować
odpowiednim materiałem styku (pozłacanym).

7.6.5 Ochrona przed mrozem

Niezależnie od ustawień pomp obiegowych ogrzewania pracują
one zawsze w trybie grzania, odszraniania i ochrony przed mro-
zem. W instalacjach z kilkoma obiegami grzewczymi 2./3.
pompa obiegowa ogrzewania ma tę samą funkcję.
OSTOŻNIE!
Ryzyko powstania szkody rzeczowej.
Gdy sterownik pompy ciepła jest pozbawiony napięcia, nie
jest zapewniony przepływ medium przez pompę ciepła; w tym
stanie może dojść do szkód rzeczowych spowodowanych
przez mróz.
 W celu zapewnienia funkcji ochrony antyzamrożeniowej
pompy ciepła sterownik pompy ciepła nie może być
odłączony od źródła napięcia.
 Pompę pierwotną M11, pompę wtórną M16 i ew. pompę
obiegową ogrzewania M13 wolno podłączać tylko do
sterownika pompy ciepła.
LA 1118CP
przedłużyć przewodami
prawidłowy przekaźnik
