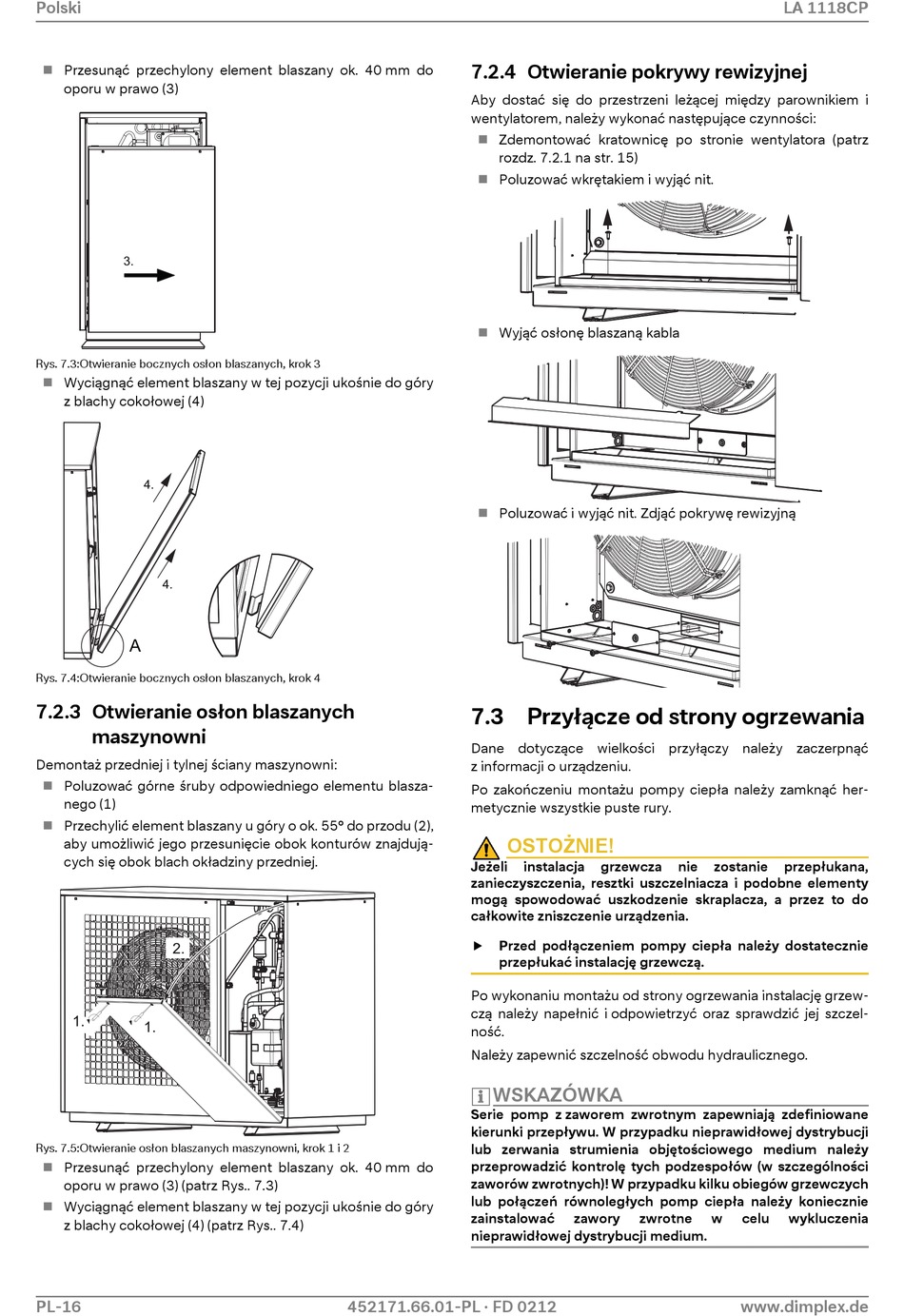

Polski
 Przesunąć przechylony element blaszany ok. 40 mm do
oporu w prawo (3)
3.
Rys. 7.3:Otwieranie bocznych osłon blaszanych, krok 3
 Wyciągnąć element blaszany w tej pozycji ukośnie do góry
z blachy cokołowej (4)
4.
4.
A
Rys. 7.4:Otwieranie bocznych osłon blaszanych, krok 4
7.2.3 Otwieranie osłon blaszanych
maszynowni
Demontaż przedniej i tylnej ściany maszynowni:
Poluzować górne śruby odpowiedniego elementu blasza-

nego (1)
Przechylić element blaszany u góry o ok. 55° do przodu (2),

aby umożliwić jego przesunięcie obok konturów znajdują-
cych się obok blach okładziny przedniej.
2.
1.
1.
Rys. 7.5:Otwieranie osłon blaszanych maszynowni, krok 1 i 2
Przesunąć przechylony element blaszany ok. 40 mm do

oporu w prawo (3) (patrz Rys.. 7.3)
 Wyciągnąć element blaszany w tej pozycji ukośnie do góry
z blachy cokołowej (4) (patrz Rys.. 7.4)
PL-16
7.2.4 Otwieranie pokrywy rewizyjnej
Aby dostać się do przestrzeni leżącej między parownikiem i
wentylatorem, należy wykonać następujące czynności:
 Zdemontować kratownicę po stronie wentylatora (patrz
rozdz. 7.2.1 na str. 15)
Poluzować wkrętakiem i wyjąć nit.

 Wyjąć osłonę blaszaną kabla
 Poluzować i wyjąć nit. Zdjąć pokrywę rewizyjną
7.3 Przyłącze od strony ogrzewania
Dane dotyczące wielkości przyłączy należy zaczerpnąć
z informacji o urządzeniu.
Po zakończeniu montażu pompy ciepła należy zamknąć her-
metycznie wszystkie puste rury.
OSTOŻNIE!
Jeżeli
zanieczyszczenia, resztki uszczelniacza i podobne elementy
mogą spowodować uszkodzenie skraplacza, a przez to do
całkowite zniszczenie urządzenia.
 Przed podłączeniem pompy ciepła należy dostatecznie
przepłukać instalację grzewczą.
Po wykonaniu montażu od strony ogrzewania instalację grzew-
czą należy napełnić i odpowietrzyć oraz sprawdzić jej szczel-
ność.
Należy zapewnić szczelność obwodu hydraulicznego.
WSKAZÓWKA
Serie pomp z zaworem zwrotnym zapewniają zdefiniowane
kierunki przepływu. W przypadku nieprawidłowej dystrybucji
lub zerwania strumienia objętościowego medium należy
przeprowadzić kontrolę tych podzespołów (w szczególności
zaworów zwrotnych)! W przypadku kilku obiegów grzewczych
lub połączeń równoległych pomp ciepła należy koniecznie
zainstalować
nieprawidłowej dystrybucji medium.
452171.66.01-PL · FD 0212
instalacja grzewcza nie
zawory zwrotne
LA 1118CP
zostanie przepłukana,
w celu wykluczenia
