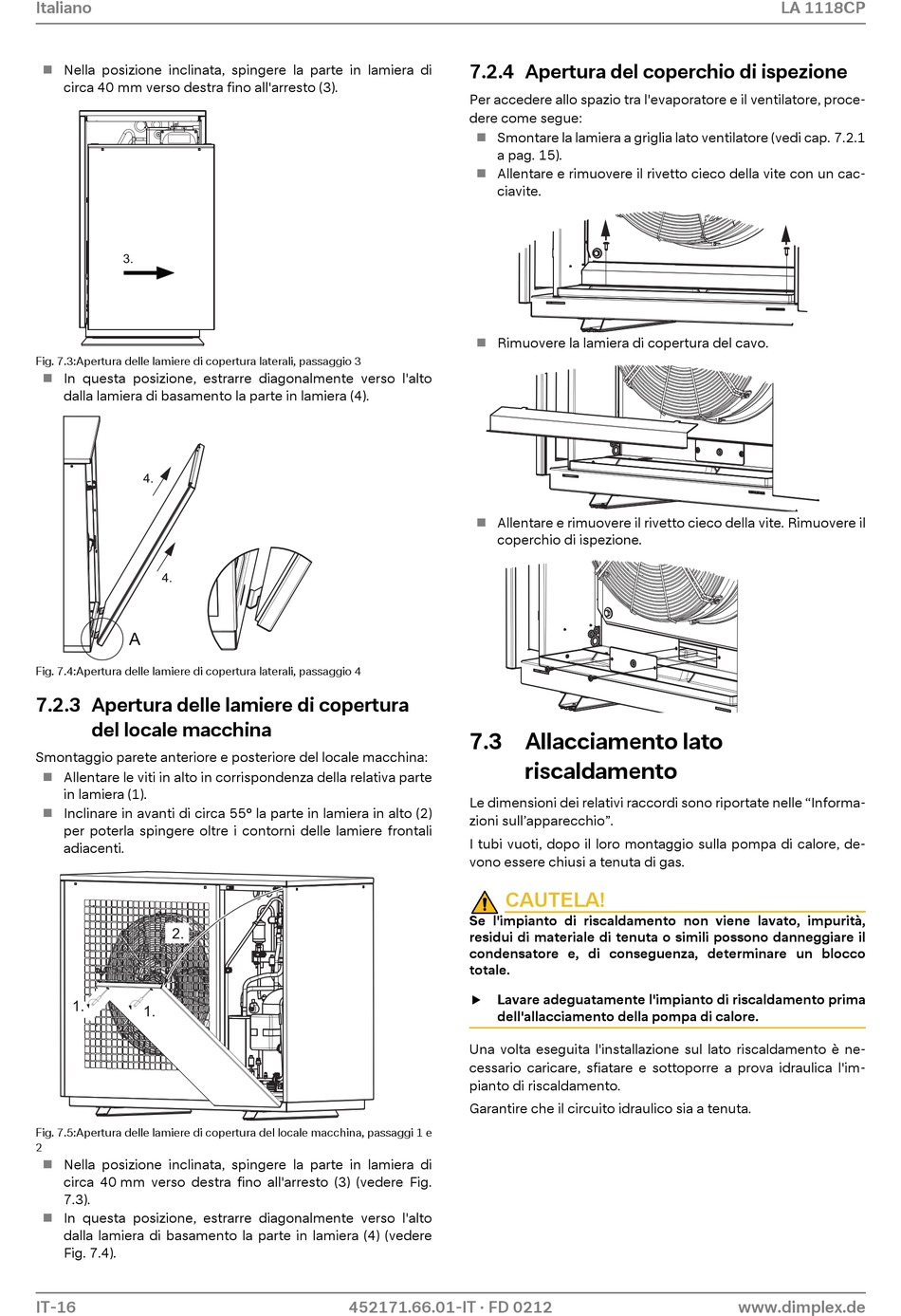

 Nella posizione inclinata, spingere la parte in lamiera di
circa 40 mm verso destra fino all'arresto (3).
3.
Fig. 7.3:Apertura delle lamiere di copertura laterali, passaggio 3
In questa posizione, estrarre diagonalmente verso l'alto

dalla lamiera di basamento la parte in lamiera (4).
4.
4.
A
Fig. 7.4:Apertura delle lamiere di copertura laterali, passaggio 4
7.2.3 Apertura delle lamiere di copertura
del locale macchina
Smontaggio parete anteriore e posteriore del locale macchina:
Allentare le viti in alto in corrispondenza della relativa parte

in lamiera (1).
 Inclinare in avanti di circa 55° la parte in lamiera in alto (2)
per poterla spingere oltre i contorni delle lamiere frontali
adiacenti.
2.
1.
1.
Fig. 7.5:Apertura delle lamiere di copertura del locale macchina, passaggi 1 e
2
Nella posizione inclinata, spingere la parte in lamiera di

circa 40 mm verso destra fino all'arresto (3) (vedere Fig.
7.3).
In questa posizione, estrarre diagonalmente verso l'alto

dalla lamiera di basamento la parte in lamiera (4) (vedere
Fig. 7.4).
IT-16
7.2.4 Apertura del coperchio di ispezione
Per accedere allo spazio tra l'evaporatore e il ventilatore, proce-
dere come segue:
Smontare la lamiera a griglia lato ventilatore (vedi cap. 7.2.1

a pag. 15).
Allentare e rimuovere il rivetto cieco della vite con un cac-

ciavite.
 Rimuovere la lamiera di copertura del cavo.
Allentare e rimuovere il rivetto cieco della vite. Rimuovere il

coperchio di ispezione.
7.3 Allacciamento lato
Le dimensioni dei relativi raccordi sono riportate nelle "Informa-
zioni sull'apparecchio".
I tubi vuoti, dopo il loro montaggio sulla pompa di calore, de-
vono essere chiusi a tenuta di gas.
CAUTELA!
Se l'impianto di riscaldamento non viene lavato, impurità,
residui di materiale di tenuta o simili possono danneggiare il
condensatore e, di conseguenza, determinare un blocco
totale.
 Lavare adeguatamente l'impianto di riscaldamento prima
dell'allacciamento della pompa di calore.
Una volta eseguita l'installazione sul lato riscaldamento è ne-
cessario caricare, sfiatare e sottoporre a prova idraulica l'im-
pianto di riscaldamento.
Garantire che il circuito idraulico sia a tenuta.
452171.66.01-IT · FD 0212
riscaldamento
LA 1118CP
