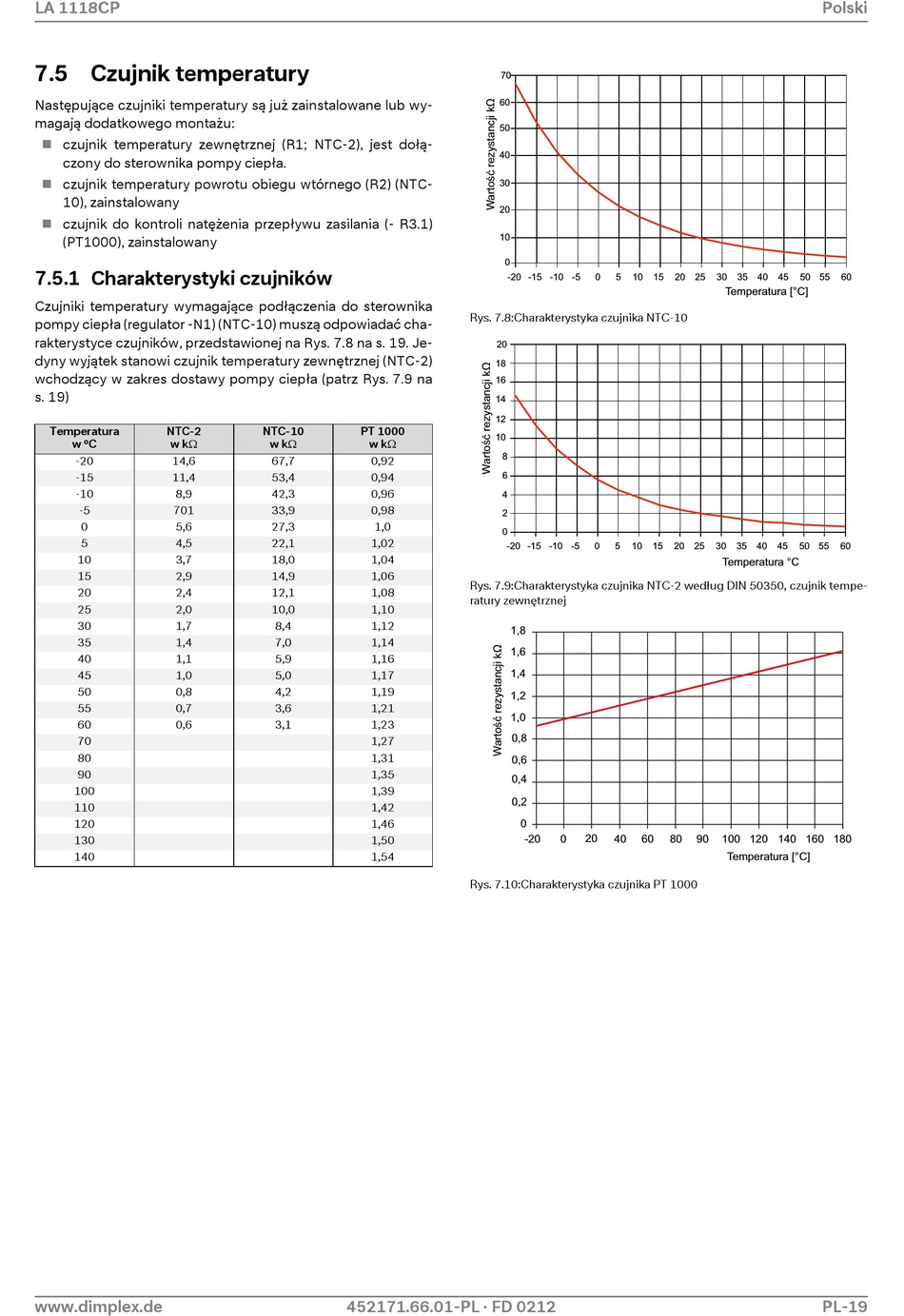

7.5 Czujnik temperatury

Następujące czujniki temperatury są już zainstalowane lub wy-
magają dodatkowego montażu:
 czujnik temperatury zewnętrznej (R1; NTC-2), jest dołą-
czony do sterownika pompy ciepła.
 czujnik temperatury powrotu obiegu wtórnego (R2) (NTC-
10), zainstalowany
czujnik do kontroli natężenia przepływu zasilania (- R3.1)

(PT1000), zainstalowany
7.5.1 Charakterystyki czujników
Czujniki temperatury wymagające podłączenia do sterownika
pompy ciepła (regulator -N1) (NTC-10) muszą odpowiadać cha-
rakterystyce czujników, przedstawionej na Rys. 7.8 na s. 19. Je-
dyny wyjątek stanowi czujnik temperatury zewnętrznej (NTC-2)
wchodzący w zakres dostawy pompy ciepła (patrz Rys. 7.9 na
s. 19)
Temperatura NTC-2
w °C w k
-20 14,6
-15 11,4
-10 8,9
-5 701
0 5,6
5 4,5
10 3,7
15 2,9
20 2,4
25 2,0
30 1,7
35 1,4
40 1,1
45 1,0
50 0,8
55 0,7
60 0,6
70
80
90
100
110
120
130
140
www.dimplex.de
NTC-10 PT 1000
w k w k
67,7 0,92
53,4 0,94
42,3 0,96
33,9 0,98
27,3 1,0
22,1 1,02
18,0 1,04
14,9 1,06
12,1 1,08
10,0 1,10
8,4 1,12
7,0 1,14
5,9 1,16
5,0 1,17
4,2 1,19
3,6 1,21
3,1 1,23
1,27
1,31
1,35
1,39
1,42
1,46
1,50
1,54
452171.66.01-PL · FD 0212
70
60
50
40
30
20
10
0
-20 -15 -10 -5 0 5 10
Rys. 7.8:Charakterystyka czujnika NTC-10
20
18
16
14
12
10
8
6
4
2
0
-20 -15 -10 -5 0 5 10
Rys. 7.9:Charakterystyka czujnika NTC-2 według DIN 50350, czujnik tempe-
ratury zewnętrznej
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
0
-20 0 20 40
Rys. 7.10:Charakterystyka czujnika PT 1000
15 20 25 30 35 40 45 50 55
Temperatura [°C]
15 20 25 30 35 40 45 50 55
Temperatura °C
60 80 90 100 120 140 160 180
Temperatura [°C]
Polski
60
60
PL-19
