Deutsch
3

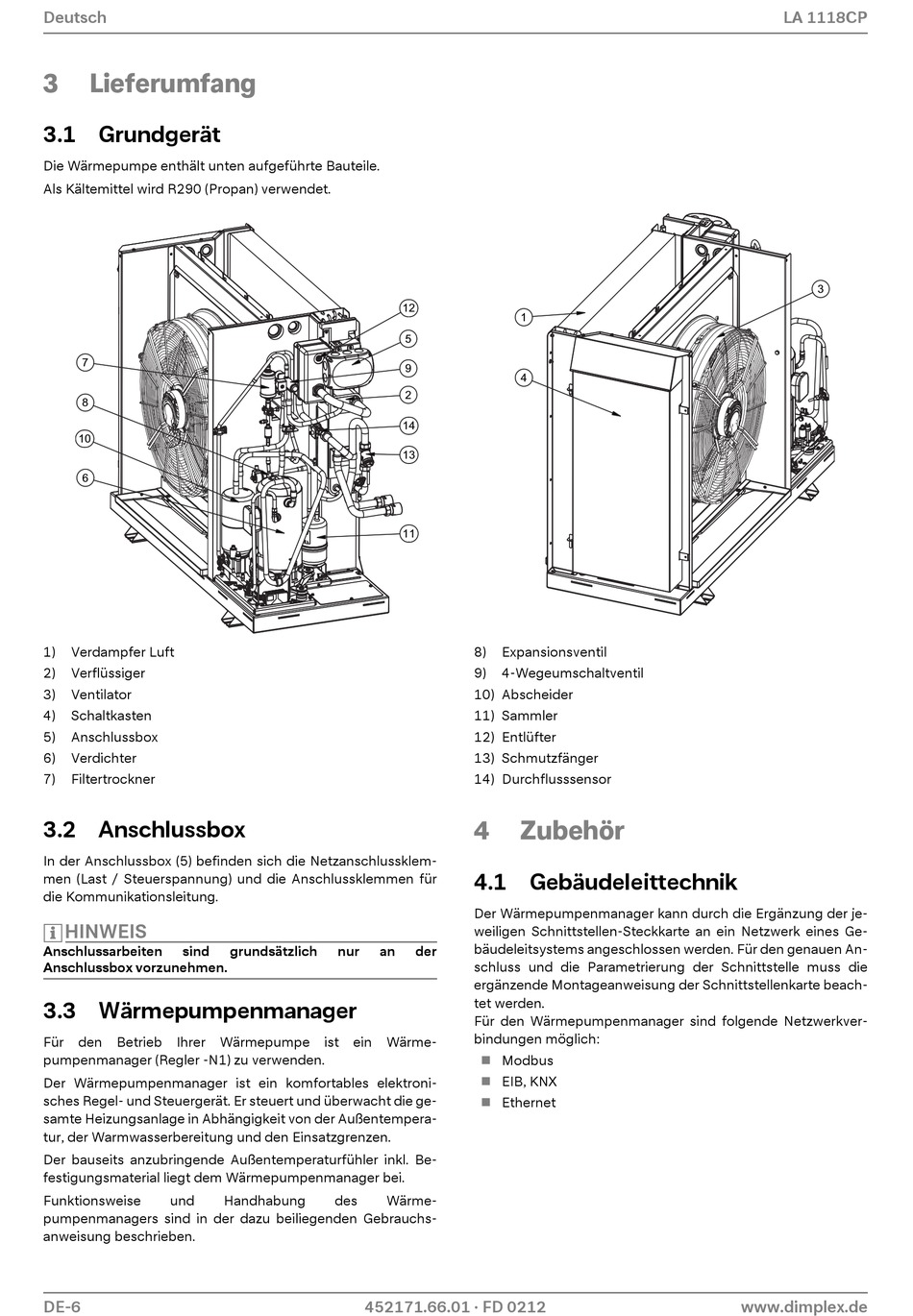

Lieferumfang

3.1 Grundgerät
Die Wärmepumpe enthält unten aufgeführte Bauteile.
Als Kältemittel wird R290 (Propan) verwendet.
1) Verdampfer Luft
2) Verflüssiger
3) Ventilator
4) Schaltkasten
5)

Anschlussbox

6) Verdichter
7) Filtertrockner
3.2 Anschlussbox
In der Anschlussbox (5) befinden sich die Netzanschlussklem-
men (Last / Steuerspannung) und die Anschlussklemmen für
die Kommunikationsleitung.
HINWEIS
Anschlussarbeiten sind
Anschlussbox vorzunehmen.
3.3 Wärmepumpenmanager
Für den Betrieb Ihrer Wärmepumpe ist ein Wärme-
pumpenmanager (Regler -N1) zu verwenden.
Der Wärmepumpenmanager ist ein komfortables elektroni-
sches Regel- und Steuergerät. Er steuert und überwacht die ge-
samte Heizungsanlage in Abhängigkeit von der Außentempera-
tur, der Warmwasserbereitung und den Einsatzgrenzen.
Der bauseits anzubringende Außentemperaturfühler inkl. Be-
festigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise und
pumpenmanagers sind in der dazu beiliegenden Gebrauchs-
anweisung beschrieben.
DE-6
grundsätzlich nur an
Handhabung des Wärme-
452171.66.01 · FD 0212
8) Expansionsventil
9) 4-Wegeumschaltventil
10) Abscheider
11) Sammler
12) Entlüfter
13) Schmutzfänger
14) Durchflusssensor
4 Zubehör
4.1 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Ge-
bäudeleitsystems angeschlossen werden. Für den genauen An-
der
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beach-
tet werden.
Für den Wärmepumpenmanager sind folgende Netzwerkver-
bindungen möglich:
Modbus

EIB, KNX

Ethernet

LA 1118CP
