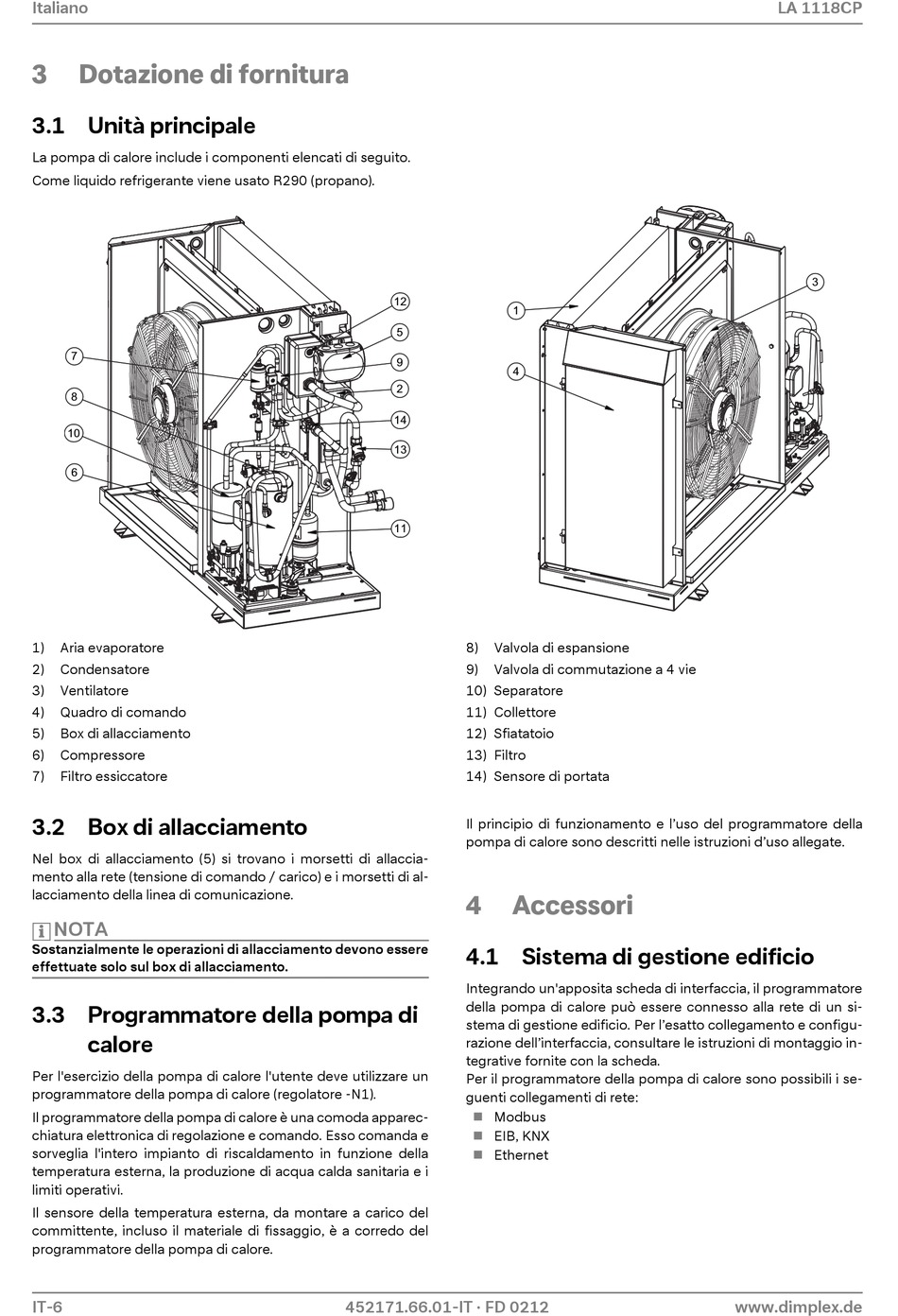

Dotazione di fornitura

3.1 Unità principale
La pompa di calore include i componenti elencati di seguito.
Come liquido refrigerante viene usato R290 (propano).
1) Aria evaporatore
2) Condensatore
3) Ventilatore
4) Quadro di comando
5)

Box di allacciamento

6) Compressore
7) Filtro essiccatore
3.2 Box di allacciamento
Nel box di allacciamento (5) si trovano i morsetti di allaccia-
mento alla rete (tensione di comando / carico) e i morsetti di al-
lacciamento della linea di comunicazione.
NOTA
Sostanzialmente le operazioni di allacciamento devono essere
effettuate solo sul box di allacciamento.
3.3 Programmatore della pompa di
calore
Per l'esercizio della pompa di calore l'utente deve utilizzare un
programmatore della pompa di calore (regolatore -N1).
Il programmatore della pompa di calore è una comoda apparec-
chiatura elettronica di regolazione e comando. Esso comanda e
sorveglia l'intero impianto di riscaldamento in funzione della
temperatura esterna, la produzione di acqua calda sanitaria e i
limiti operativi.
Il sensore della temperatura esterna, da montare a carico del
committente, incluso il materiale di fissaggio, è a corredo del

programmatore della pompa di calore.

IT-6
8) Valvola di espansione
9) Valvola di commutazione a 4 vie
10) Separatore
11) Collettore
12) Sfiatatoio
13) Filtro
14) Sensore di portata
Il principio di funzionamento e l'uso del programmatore della
pompa di calore sono descritti nelle istruzioni d'uso allegate.
4

Accessori

4.1 Sistema di gestione edificio

Integrando un'apposita scheda di interfaccia, il programmatore
della pompa di calore può essere connesso alla rete di un si-
stema di gestione edificio. Per l'esatto collegamento e configu-
razione dell'interfaccia, consultare le istruzioni di montaggio in-
tegrative fornite con la scheda.
Per il programmatore della pompa di calore sono possibili i se-
guenti collegamenti di rete:
 Modbus
 EIB, KNX
 Ethernet
