Allgemeine Anforderungen Für Außen Aufgestellte Wärmepumpe - Dimplex La 1118Cp Montage- Und Gebrauchsanweisungen

LA 1118CP

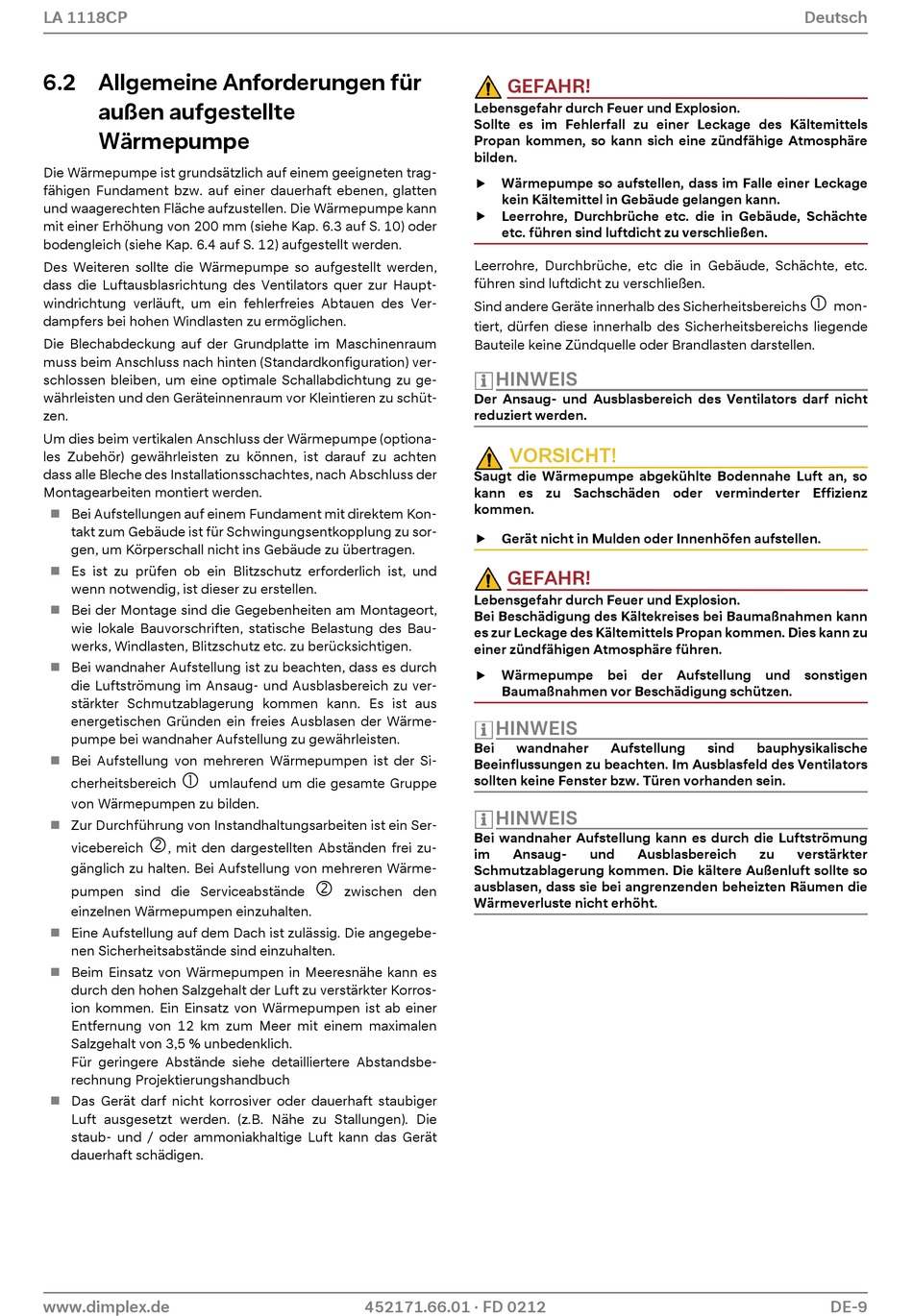

6.2 Allgemeine Anforderungen für
außen aufgestellte
Wärmepumpe
Die Wärmepumpe ist grundsätzlich auf einem geeigneten trag-
fähigen Fundament bzw. auf einer dauerhaft ebenen, glatten
und waagerechten Fläche aufzustellen. Die Wärmepumpe kann
mit einer Erhöhung von 200 mm (siehe Kap. 6.3 auf S. 10) oder
bodengleich (siehe Kap. 6.4 auf S. 12) aufgestellt werden.
Des Weiteren sollte die Wärmepumpe so aufgestellt werden,
dass die Luftausblasrichtung des Ventilators quer zur Haupt-
windrichtung verläuft, um ein fehlerfreies Abtauen des Ver-
dampfers bei hohen Windlasten zu ermöglichen.
Die Blechabdeckung auf der Grundplatte im Maschinenraum
muss beim Anschluss nach hinten (Standardkonfiguration) ver-
schlossen bleiben, um eine optimale Schallabdichtung zu ge-
währleisten und den Geräteinnenraum vor Kleintieren zu schüt-
zen.
Um dies beim vertikalen Anschluss der Wärmepumpe (optiona-
les Zubehör) gewährleisten zu können, ist darauf zu achten
dass alle Bleche des Installationsschachtes, nach Abschluss der
Montagearbeiten montiert werden.
Bei Aufstellungen auf einem Fundament mit direktem Kon-

takt zum Gebäude ist für Schwingungsentkopplung zu sor-
gen, um Körperschall nicht ins Gebäude zu übertragen.
 Es ist zu prüfen ob ein Blitzschutz erforderlich ist, und
wenn notwendig, ist dieser zu erstellen.
Bei der Montage sind die Gegebenheiten am Montageort,

wie lokale Bauvorschriften, statische Belastung des Bau-
werks, Windlasten, Blitzschutz etc. zu berücksichtigen.
 Bei wandnaher Aufstellung ist zu beachten, dass es durch
die Luftströmung im Ansaug- und Ausblasbereich zu ver-
stärkter Schmutzablagerung kommen kann. Es ist aus
energetischen Gründen ein freies Ausblasen der Wärme-
pumpe bei wandnaher Aufstellung zu gewährleisten.
 Bei Aufstellung von mehreren Wärmepumpen ist der Si-

cherheitsbereich umlaufend um die gesamte Gruppe
von Wärmepumpen zu bilden.
 Zur Durchführung von Instandhaltungsarbeiten ist ein Ser-

vicebereich , mit den dargestellten Abständen frei zu-
gänglich zu halten. Bei Aufstellung von mehreren Wärme-
pumpen sind die Serviceabstände
einzelnen Wärmepumpen einzuhalten.
 Eine Aufstellung auf dem Dach ist zulässig. Die angegebe-
nen Sicherheitsabstände sind einzuhalten.
 Beim Einsatz von Wärmepumpen in Meeresnähe kann es
durch den hohen Salzgehalt der Luft zu verstärkter Korros-
ion kommen. Ein Einsatz von Wärmepumpen ist ab einer
Entfernung von 12 km zum Meer mit einem maximalen
Salzgehalt von 3,5 % unbedenklich.
Für geringere Abstände siehe detailliertere Abstandsbe-
rechnung Projektierungshandbuch
 Das Gerät darf nicht korrosiver oder dauerhaft staubiger
Luft ausgesetzt werden. (z.B. Nähe zu Stallungen). Die
staub- und / oder ammoniakhaltige Luft kann das Gerät
dauerhaft schädigen.
www.dimplex.de
Lebensgefahr durch Feuer und Explosion.
Sollte es im Fehlerfall zu einer Leckage des Kältemittels
Propan kommen, so kann sich eine zündfähige Atmosphäre
bilden.


Leerrohre, Durchbrüche, etc die in Gebäude, Schächte, etc.
führen sind luftdicht zu verschließen.
Sind andere Geräte innerhalb des Sicherheitsbereichs
tiert, dürfen diese innerhalb des Sicherheitsbereichs liegende
Bauteile keine Zündquelle oder Brandlasten darstellen.
Der Ansaug- und Ausblasbereich des Ventilators darf nicht
reduziert werden.
Saugt die Wärmepumpe abgekühlte Bodennahe Luft an, so
kann es zu Sachschäden oder verminderter Effizienz
kommen.

Lebensgefahr durch Feuer und Explosion.
Bei Beschädigung des Kältekreises bei Baumaßnahmen kann
es zur Leckage des Kältemittels Propan kommen. Dies kann zu
einer zündfähigen Atmosphäre führen.

Bei
Beeinflussungen zu beachten. Im Ausblasfeld des Ventilators
sollten keine Fenster bzw. Türen vorhanden sein.
Bei wandnaher Aufstellung kann es durch die Luftströmung
im
Schmutzablagerung kommen. Die kältere Außenluft sollte so

ausblasen, dass sie bei angrenzenden beheizten Räumen die
zwischen den
Wärmeverluste nicht erhöht.
452171.66.01 · FD 0212
GEFAHR!
Wärmepumpe so aufstellen, dass im Falle einer Leckage
kein Kältemittel in Gebäude gelangen kann.
Leerrohre, Durchbrüche etc. die in Gebäude, Schächte
etc. führen sind luftdicht zu verschließen.
HINWEIS
VORSICHT!
Gerät nicht in Mulden oder Innenhöfen aufstellen.
GEFAHR!
Wärmepumpe bei der Aufstellung und sonstigen
Baumaßnahmen vor Beschädigung schützen.
HINWEIS
wandnaher Aufstellung
HINWEIS
Ansaug- und Ausblasbereich
Deutsch

mon-
sind bauphysikalische
zu verstärkter
DE-9
