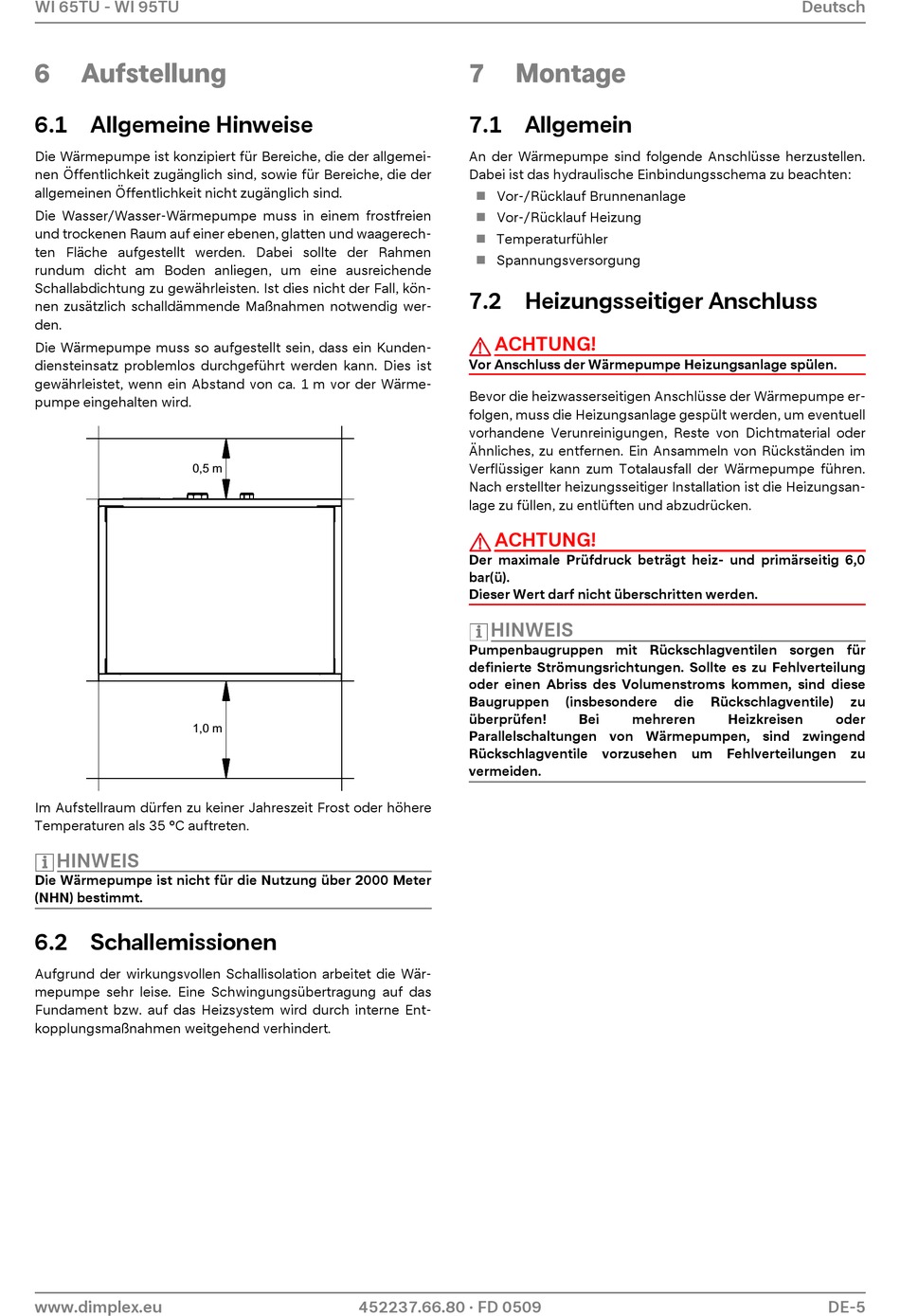

WI 65TU - WI 95TU
6

Aufstellung

6.1 Allgemeine Hinweise

Die Wärmepumpe ist konzipiert für Bereiche, die der allgemei-
nen Öffentlichkeit zugänglich sind, sowie für Bereiche, die der
allgemeinen Öffentlichkeit nicht zugänglich sind.
Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien
und trockenen Raum auf einer ebenen, glatten und waagerech-
ten Fläche aufgestellt werden. Dabei sollte der Rahmen
rundum dicht am Boden anliegen, um eine ausreichende
Schallabdichtung zu gewährleisten. Ist dies nicht der Fall, kön-
nen zusätzlich schalldämmende Maßnahmen notwendig wer-
den.
Die Wärmepumpe muss so aufgestellt sein, dass ein Kunden-
diensteinsatz problemlos durchgeführt werden kann. Dies ist
gewährleistet, wenn ein Abstand von ca. 1 m vor der Wärme-
pumpe eingehalten wird.
0,5 m
1,0 m
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35 °C auftreten.
HINWEIS
Die Wärmepumpe ist nicht für die Nutzung über 2000 Meter
(NHN) bestimmt.

6.2 Schallemissionen

Aufgrund der wirkungsvollen Schallisolation arbeitet die Wär-
mepumpe sehr leise. Eine Schwingungsübertragung auf das
Fundament bzw. auf das Heizsystem wird durch interne Ent-
kopplungsmaßnahmen weitgehend verhindert.
www.dimplex.eu
7

Montage

7.1 Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen.
Dabei ist das hydraulische Einbindungsschema zu beachten:
Vor-/Rücklauf Brunnenanlage

Vor-/Rücklauf Heizung

 Temperaturfühler
Spannungsversorgung


7.2 Heizungsseitiger Anschluss

ACHTUNG!
Vor Anschluss der Wärmepumpe Heizungsanlage spülen.
Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe er-
folgen, muss die Heizungsanlage gespült werden, um eventuell
vorhandene Verunreinigungen, Reste von Dichtmaterial oder
Ähnliches, zu entfernen. Ein Ansammeln von Rückständen im
Verflüssiger kann zum Totalausfall der Wärmepumpe führen.
Nach erstellter heizungsseitiger Installation ist die Heizungsan-
lage zu füllen, zu entlüften und abzudrücken.
ACHTUNG!
Der maximale Prüfdruck beträgt heiz- und primärseitig 6,0
bar(ü).
Dieser Wert darf nicht überschritten werden.
HINWEIS
Pumpenbaugruppen mit Rückschlagventilen sorgen für
definierte Strömungsrichtungen. Sollte es zu Fehlverteilung
oder einen Abriss des Volumenstroms kommen, sind diese
Baugruppen
überprüfen!
Parallelschaltungen von Wärmepumpen, sind zwingend
Rückschlagventile vorzusehen um Fehlverteilungen zu
vermeiden.
452237.66.80 · FD 0509
(insbesondere die Rückschlagventile)
Bei mehreren Heizkreisen
Deutsch
zu
oder
DE-5
