SENSORANSCHlUSS
Zustandsauswertung
Das Modul nimmt eine Auswertung der Zustände der Eingänge vor und überträgt das
Ergebnis an die sichere Steuerung.
Im Prozessdatenabbild eines sicheren Eingangs wird
•
•
Taktsignale ausschalten
Werden die Taktsignale über den entsprechenden Parameter ausgeschaltet, kann auch
eine externe 24 V DC Spannungsversorgung am Sensor angelegt werden, jedoch ver-
hindern deaktivierte Testpulsausgänge eine Fehlererkennung in der äußeren Beschal-
tung.
wARNUNG
Anschlussbeispiele finden Sie im Kapitel
gang".

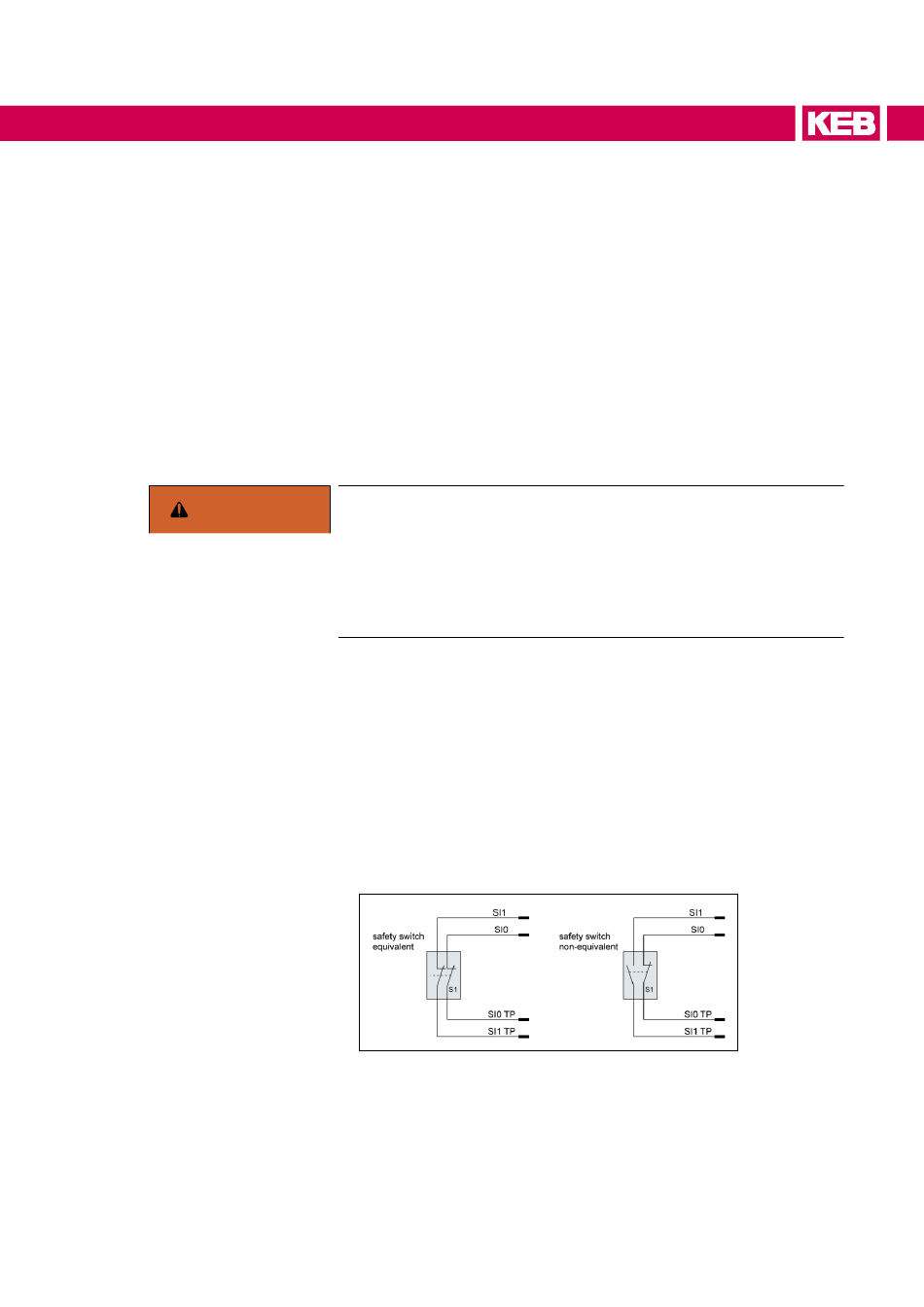

Zweikanalige kontaktbehafteter Sensor
Beim Anschluss zweikanaliger kontaktbehafteter Sensoren können verschiedene Ein-
gänge mit entsprechendem Testpulsausgang am zweikanaligen Sensor angeschlossen
werden. Die notwendige Auswertung der Eingangssignale wird von einem Softwarebau-
stein in der sicheren Steuerung übernommen.
Es können beliebige sichere Eingänge miteinander in der Software verschaltet werden.
Die feste Zuordnung jedes Eingangssignals zum Testpulsausgang ist bei der Verdrah-
tung zu beachten. Über die Parametrierung müssen die verwendeten sicheren Eingän-
ge aktiv geschaltet werden, siehe Kapitel
eine „0" übertragen, wenn am Eingang ein „0"-Signal anliegt oder ein Fehler
erkannt wurde.
eine „1" übertragen, wenn am Eingang ein „1"-Signal anliegt und kein Fehler
erkannt wurde.
Nichtaufdecken einer fehlerhaften äußeren Beschaltung bei deak-
tivierten Testpulsausgängen!
Unsicherer Zustand der Maschine, Gefährung der Sicherheit!
► Nutzen Sie immer den entsprechenden aktivierten Testpulsausgang
für die Versorgung von kontaktbehafteten Sensoren!
„8.1 Sicherheitsfunktion mit einkanaligem Ein-
„7.3.3 Parameter für Eingänge".
