INSTAllATION UND BETRIEB

7.1.2 Aufrasten eines einzelnen Moduls

•
•

7.1.3 Verbinden zweier Module

•
•
•
VORSICHT
50

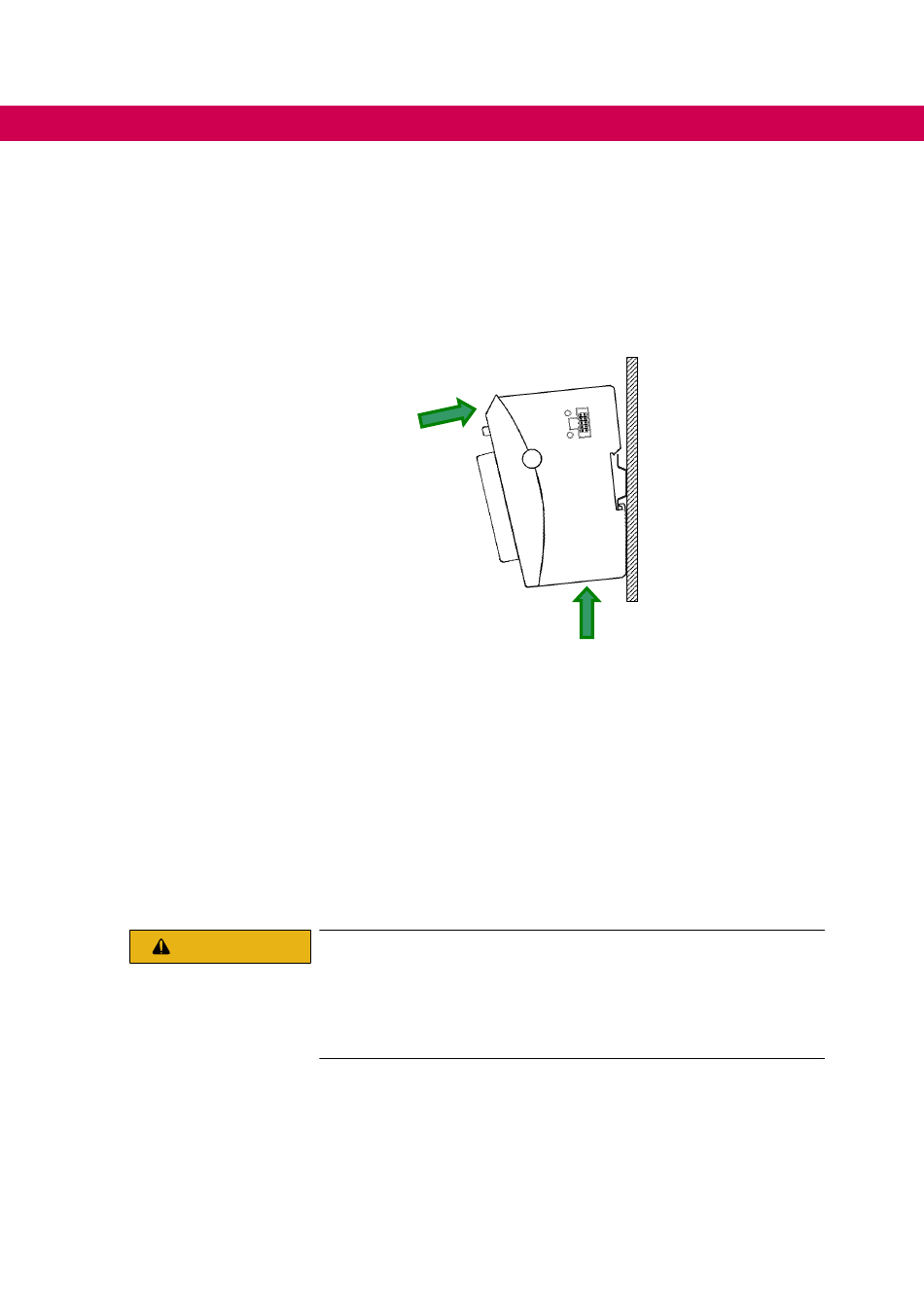

Führen Sie das Modul gemäß Abbildung so von unten gegen die Tragschiene,
dass sich die Metallfeder zwischen Tragschiene und Montagefläche eindrückt.
Drücken Sie das Modul gegen die Montagewand bis es einrastet.
2
Nachdem Sie das erste Modul auf der Tragschiene aufgerastet haben, rasten Sie
das zweite Modul rechts in etwa 1cm Abstand vom ersten Modul auf die Trag-
schiene.
Schieben Sie das zweite Modul auf der Tragschiene an das erste Modul heran
bis der Entriegelungshebel einrastet. Nur eine korrekte Montage gewährleistet
einen störungsfreien Betrieb des Systems.
Um eine unzulässige Verschmutzung zu verhindern, muss die Abdeckung des
Modulbus-Steckers auf dem ganz rechten Modul des EtherCAT I/O Systems
montiert werden.
Fehlerfall Kurzschluss der Modulbuskontakte !
Ein Kurzschluss der Kontakte des Modulbusses kam zum Ausfall
der Kommunikation zum sicheren Modul führen !
► Achten Sie darauf die Abdeckung des Modulbus-Steckers auf dem
ganz rechten Modul des KEB-I/O Systems zu montieren.
1
