AUFBAU UND FUNKTION

5 Aufbau und Funktion

5.1 Kennzeichnung und Identifikation

5.1.1 Bedruckung

Funktionserdung

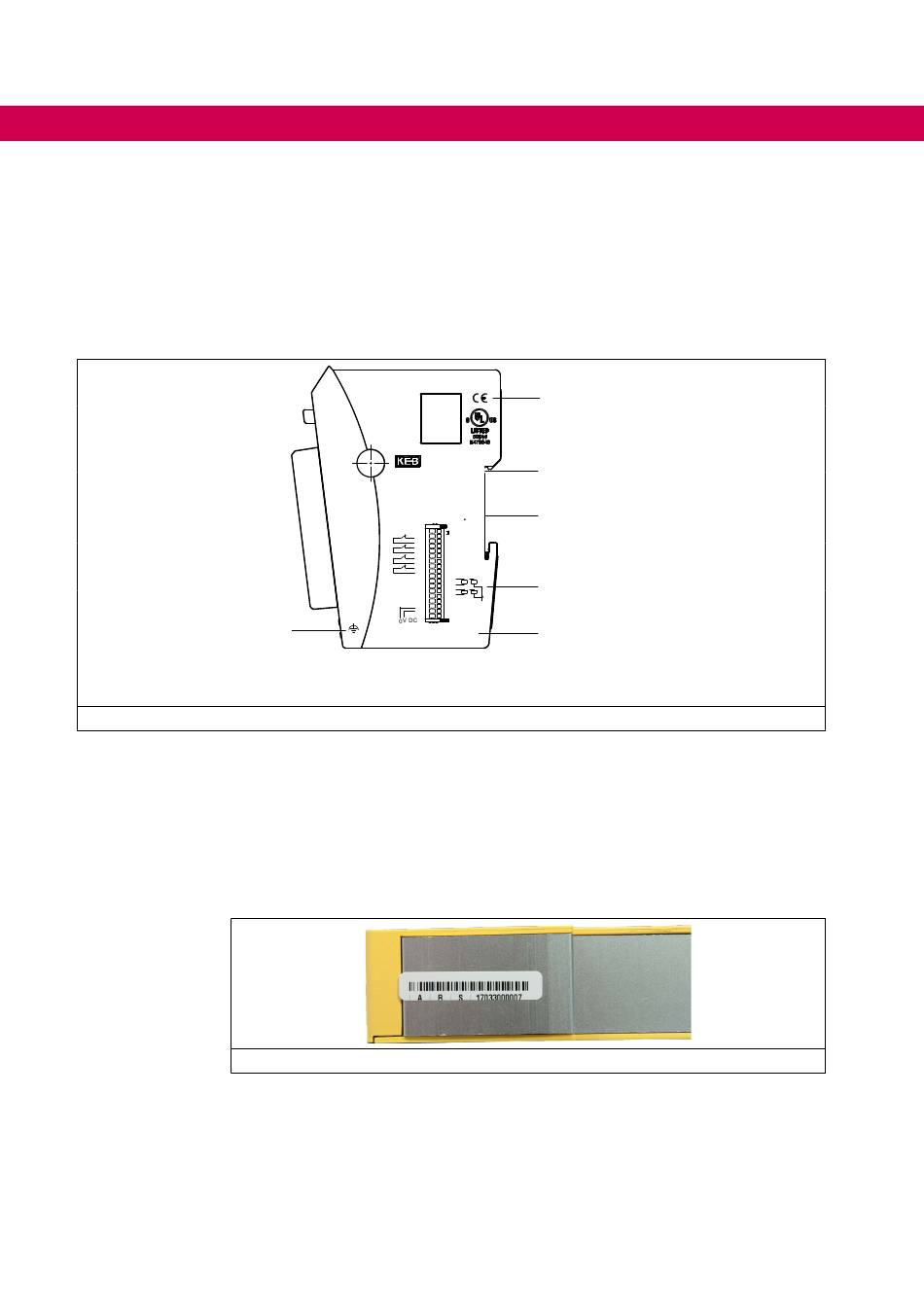

Abbildung 2: Modulbedruckung

5.1.2 Seriennummer

Die Seriennummer ist auf der Rückseite des Moduls auf den Aluminiumträger geklebt.
Die Zahlenkombination besteht aus dem Fertigungsdatum und einer laufenden Num-
mer. Mit der Zahlenkombination ist die Geräteausführung, Software und Hardwarestand
eindeutig durch die KEB Automation KG zu identifizieren und wird für die Rückverfolg-
barkeit genutzt.
Abbildung 3:
38
KEB-I/O 00C6CE1-0100
Safety V1.0
4 Safe-In 24V DC
2 Safe-Out 24V DC max.2A
Supply 24V DC
SELV/PELV only
AWG 25-16 Temp.55 C max.
Safe-In 0
0
Safe-In 0 TP
1
Safe-In 1
2
Safe-In 1 TP
3
Safe-In 2
4
Safe-In 2 TP
5
Safe-In 3
6
Safe-In 3 TP
8 nc
7
9 nc
Safe-Out 0 10
Safe-Out 0 GND 11
12
Safe-Out 1
Safe-Out 1 GND 13
L-
14 nc
L+
15 nc
L-
+24V DC
KEB Automation KG
Südstraße 38, D-32683 Barntrup
www.keb.de
Fünfstellige Gerätebaunummer des Tages / Seriennummer
Zertifizierungskennzeichen
Modellbezeichnung/Typ
Bestellnummer/Version
Betriebsbedingungen
Anschlussschema
Hersteller mit Anschrift
