AUFBAU UND FUNKTION

5.3.3 Anschlussbeispiel

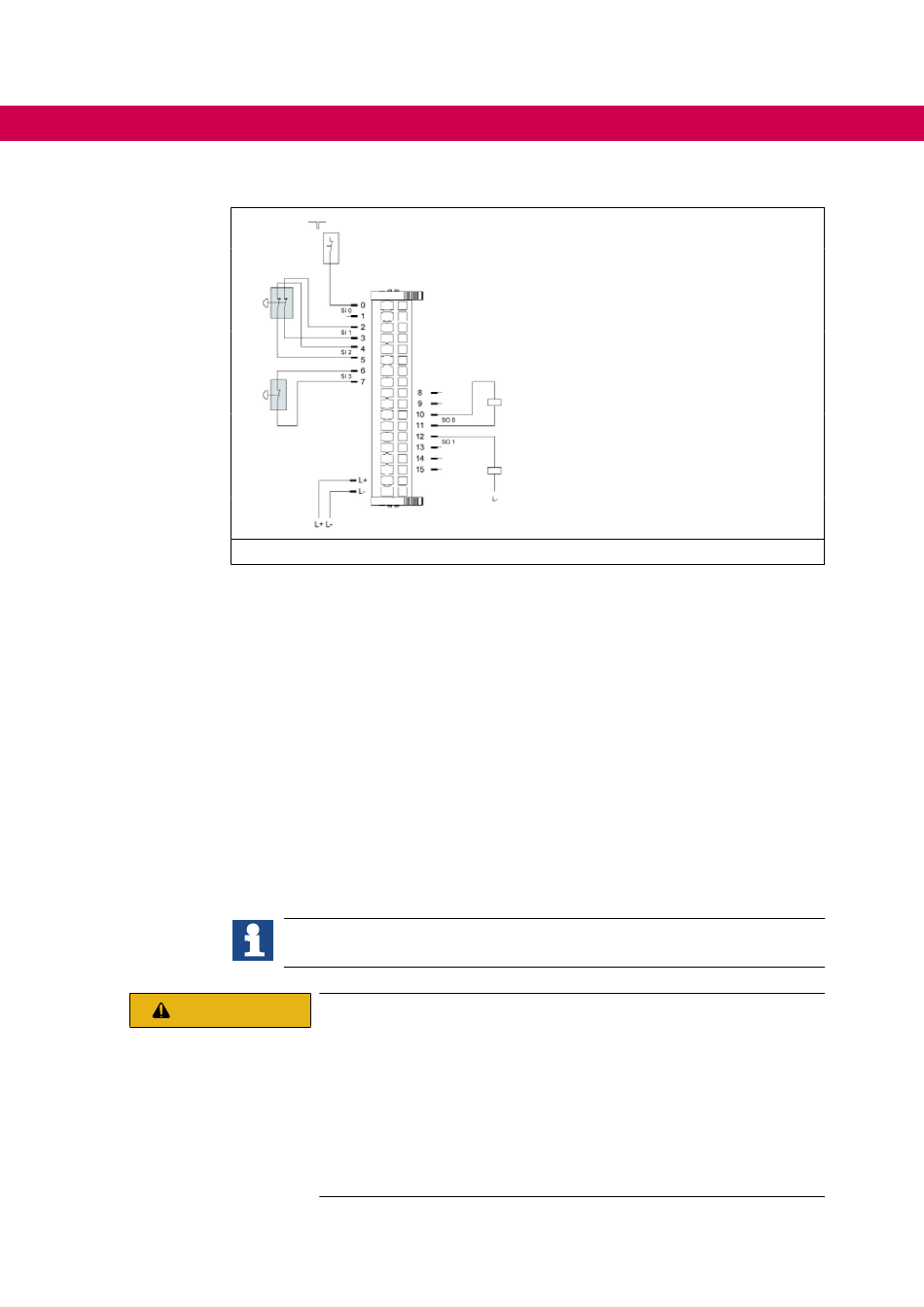

Abbildung 5:
Das Safe I/O Modul ist vorgesehen für die funktionale Sicherheit im Bereich der indust-
riellen Automatisierungstechnik zum Schutz von Mensch und Maschine gemäß Maschi-
nenrichtlinie 2006/42/EG.
Zu dem Zweck kann eine Vielzahl von unterschiedlichen sicherheitsgerichteten Senso-
ren an dem Modul angeschlossen werden.
Beispiele:
•
•
•
An den Ausgängen können ohmsche und induktive Lasten unter Berücksichtigung der
maximal zulässigen Anschlusswerte betrieben werden →
gänge".
VORSICHT
42
1
2
3
Anschlussbeispiel der sicheren Ein- und Ausgänge
Einkanalige und zweikanalige kontaktbehaftete Sensoren wie NOT-AUS Schalter
Sensoren mit ein- und zweikanaligen OSSD Signalen wie Lichtgitter
Wahlschalter, Sicherheitsmatten und Schaltleisten
Anschlussbeispiele für verschiedene Aktoren und Sensoren finden Sie im Ka-
pitel „8 Anschlussbeispiele".
Verlust der sicheren Funktion durch Querschlüsse !
Fehlfunktion durch Querschlüsse an den Kontakten bei unsach-
gemäßer Installtion !
► Das Safe I/O Modul erkennt bei aktivierten Testpulsen Querschlüs-
se der Ein- und Ausgänge mit anderen Signalleitungen desselben
Moduls. Beachten Sie aber, dass Querschlüsse zu anderen Sicher-
heitsfunktionen anderer Module verhindert werden müssen. Ver-
wenden Sie hierfür geschützte und/oder getrennte Verlegung der
Signalleitungen.
1 Sensor mit OSSD Ausgangssignalen
2 NOT-Halt Taster
Zweikanalige Ausführung
3 NOT-Halt Taster
„4.1.4 Sichere Digitale Aus-
