7.1.1 Einbaulage

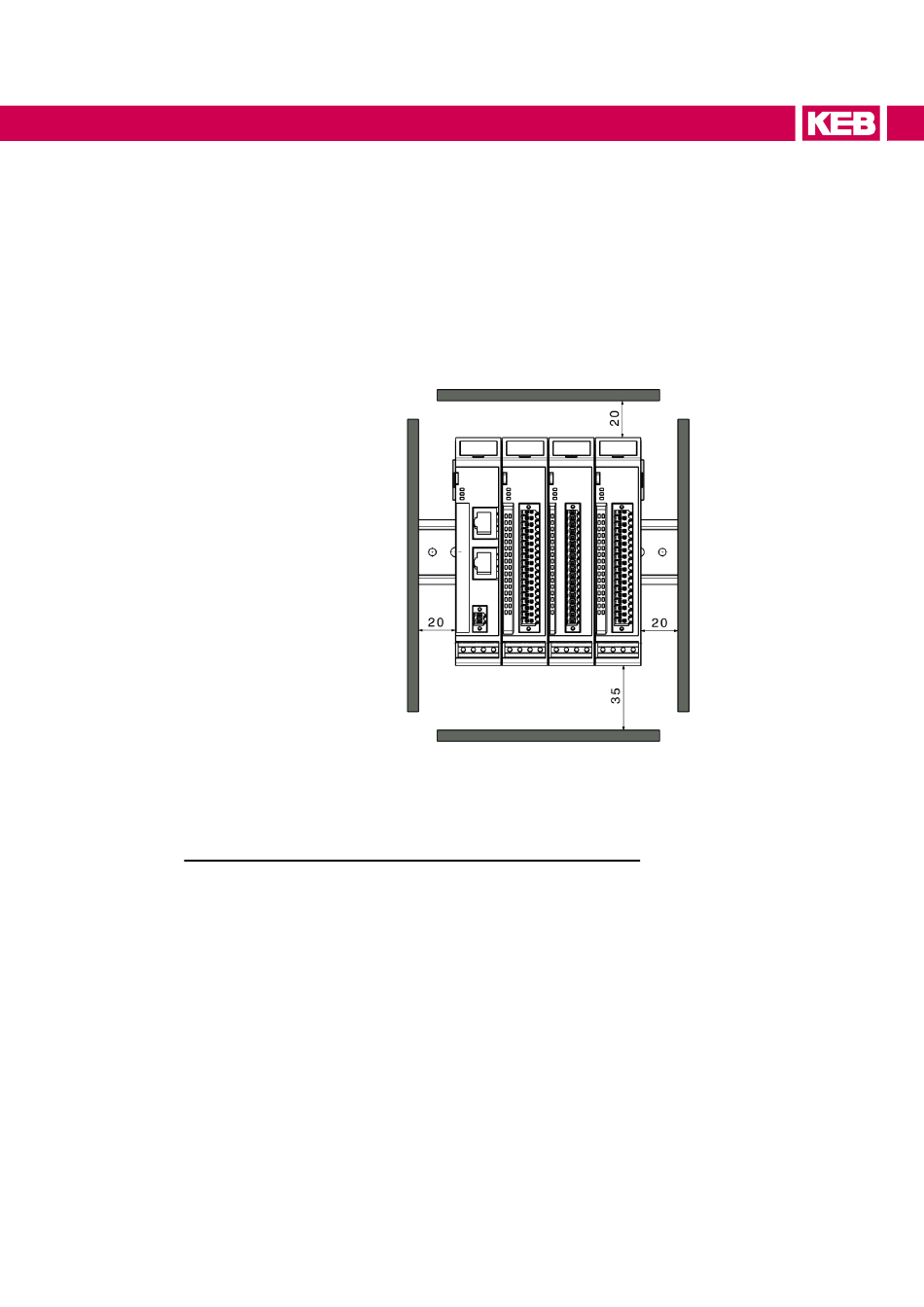

Die KEB-I/O EtherCAT sind für die Montage auf Tragschienen (nach DIN EN 50022,
35 x 7,5 mm) bestimmt. Die Tragschiene wird waagerecht montiert, die Buchsenleisten
der Module weisen nach vorne. Um eine ausreichende Belüftung durch die Konvekti-
onsschlitze der Module zu gewährleisten, darf der Mindestabstand von 20 mm nach
oben und 35 mm nach unten zu benachbarten Geräten und Schaltschrankflächen nicht
unterschritten werden. Der seitliche Abstand zu Fremdgeräten und Schaltschrankflä-
chen darf 20 mm nicht unterschreiten.

7.1.1.1 Reihenfolge der Module im KEB-I/O EtherCAT Systemverbund

Reihenfolge der Module im KEB I/O EtherCAT Systemverbund
Um eine reibungslose Funktion des gesamten KEB-I/O EtherCAT Systems sicherzustel-
len, ordnen Sie die KEB-I/O EtherCAT Safe I/O Module entsprechend ihrer E-Bus-Last
so an, dass die Module mit der größten E-Bus-Last direkt nach dem Kopfmodul (Bus-
koppler oder Controller) angeordnet sind. Beachten Sie hierbei die maximale Busbelas-
tung des Kopfmoduls.
Das Safe I/O Modul ist möglichst direkt nach dem Kopfmodul anzuordnen.
