4.3.3 Reaktionszeit

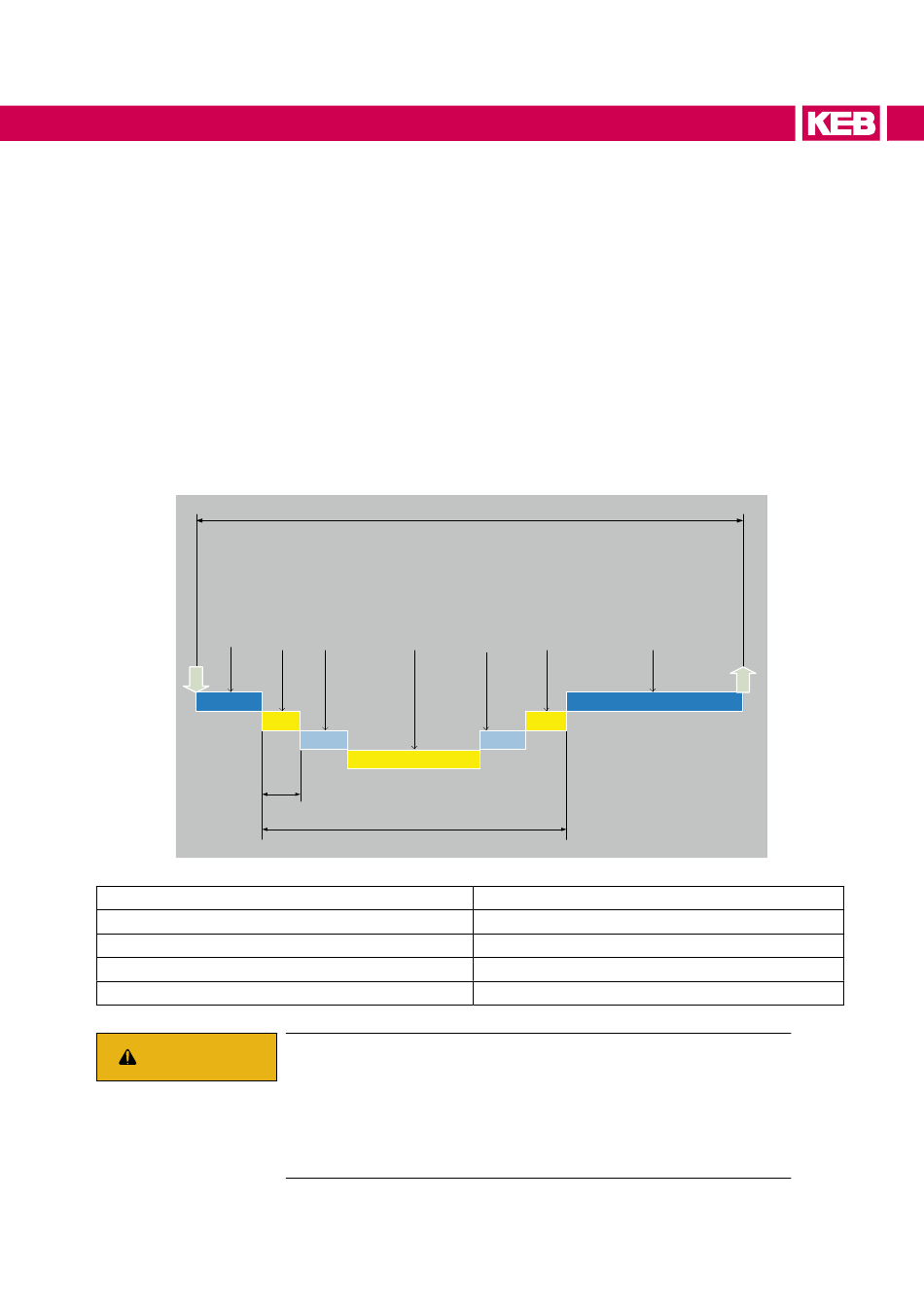

In einem Sicherheitssystem setzt sich die gesamte Reaktionszeit aus folgenden Teil-
Reaktionszeiten zusammen:
•
•
•
•
•
•
•
2
1 Gesamt Reaktionszeit
2 Signalverarbeitung im Sensor
3 Signalverarbeitung im sicheren I/O Modul
4 Übertragung des Frames über EtherCAT
5 Programmlaufzeit in der sicheren SPS
VORSICHT
Signalverarbeitung im Sensor
Signalbearbeitung im KEB-I/O EtherCAT SafetyModul
Datenlaufzeit der Eingangsdaten auf dem EtherCAT-Bus zwischen KEB-I/O Ether-
CAT Safe I/O Modul und sicherer SPS
Programmlaufzeit in der sicheren SPS
Datenlaufzeit der Ausgangsdaten auf dem EtherCAT-Bus zwischen KEB-I/O Ether-
CAT Safety PLC und KEB-I/O EtherCAT Safe I/O Modul
Signalverarbeitung im KEB-I/O EtherCAT Safe I/O Modul
Signalverarbeitung im Aktor
3 4
5
9
10
Für die Sicherheitsreaktionszeit die laufzeiten des Feldbusses
und Zykluszeit der Safety PlC berücksichtigen !
Personen- und Sachschäden vermeiden !
► Für die Auslegung der Sicherheitsreaktionszeit müssen die Lauf-
zeiten des Feldbusses und die Zykluszeit der Safety PLC in die
Berechnung der Sicherheitsreaktionszeit einfließen.
1
6 7
6 Übertragung des Frames über EtherCAT
7 Signalverarbeitung im sicheren I/O Modul
8 Signalverarbeitung im Aktor
9 Sichere Reaktionszeit des Moduls
10 Sichere Reaktionszeit im System
