ANSCHlUSSBEISPIElE

8.4 wahlschalter, Rundtisch

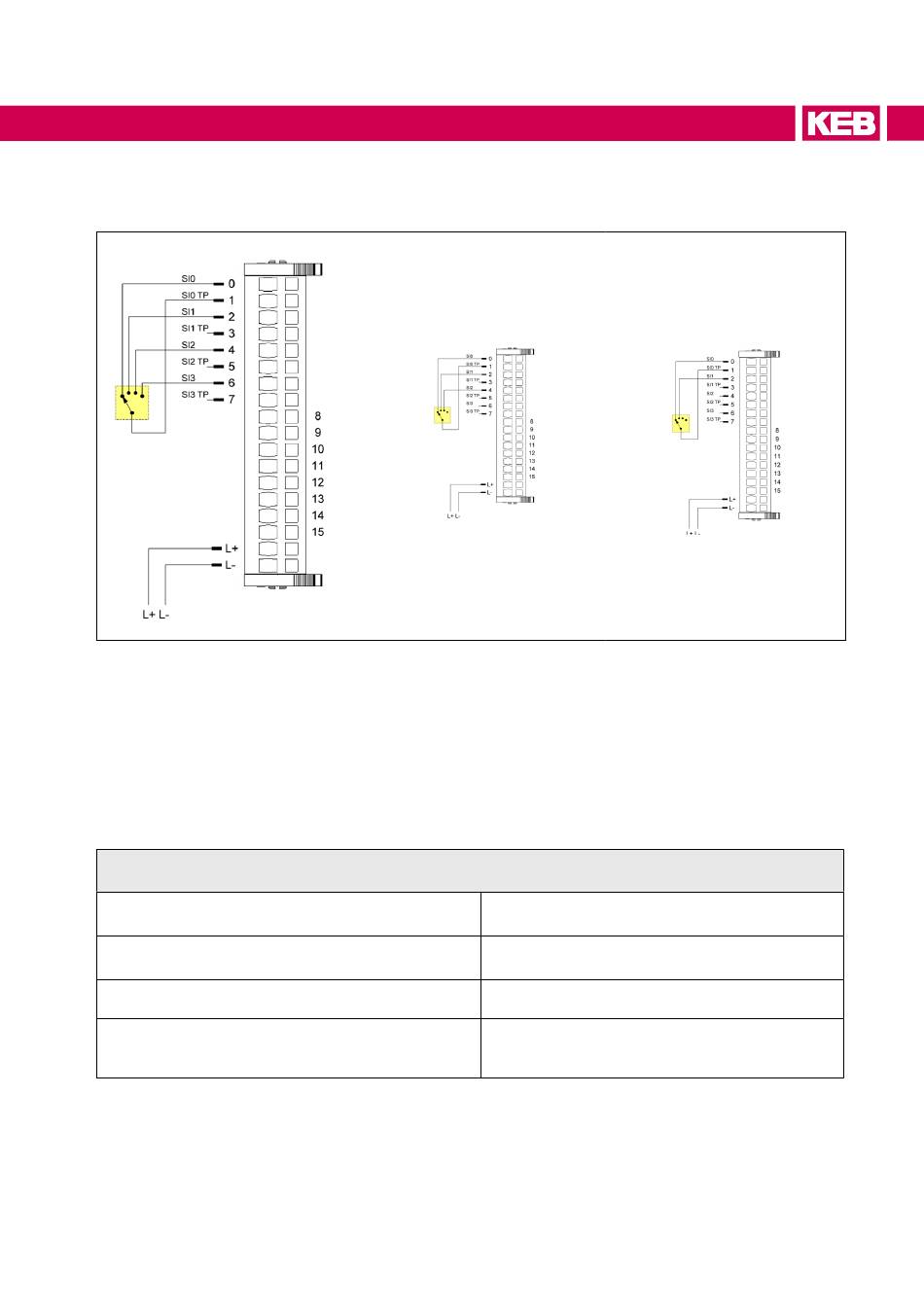

In der Betriebsart Wahlschalter „Mode Selector" können 2, 3 oder 4 Eingänge mit dem
Testpulsausgang SI0 TP über einen Wahlschalter angeschlossen werden. Nicht be-
nötigte Testpulsausgänge werden deaktiviert. Zusammen mit dem PLC Baustein FB_
MODE können Betriebsartwahlschalter realisiert werden. Nur wenn ein Eingang gesetzt
ist, wird der entsprechende logische Ausgang gesetzt. Die anderen Ausgänge bleiben
im sicheren Zustand. Ist kein oder mehr als ein Eingang gesetzt, bleiben alle logischen
Ausgänge im sicheren Zustand.
Die Funktion „Mode Selector" ist im FSoE Parameter „External Input" zu wählen.
Sicherheitstechnische Kennwerte mit bewährten Schaltern/Sensoren nach EN 13849-2, Tabelle D.3,
unter Verwendung der Anwendung wahlschalter
Maximaler Safety Integrity Level
gem. EN 62061
Maximaler Safety Integrity Level
gem. EN 61508-1...7
Kategorie sowie maximaler Performance Level gem.
EN ISO 13849-1
Hardwarefehlertoleranz HFT bei zweikanaliger
Anwendung
(IEC 61508:2010/EN)
SIL2
SIL2
Kat. 1/PL c
0
(ein Fehler in der Anwendung kann zu einem
Ausfall der Sicherheitseinrichtung führen)
93
