KEB COMBICONTROL C6 Gebrauchsanleitung Seite 70

FSOE PARAMETERüBERSICHT
Bit 6,7 Schaltmatte / Bumper Bit 6 und 7
00 ... 11 00
2 2
[00 ] 01
2
10
11

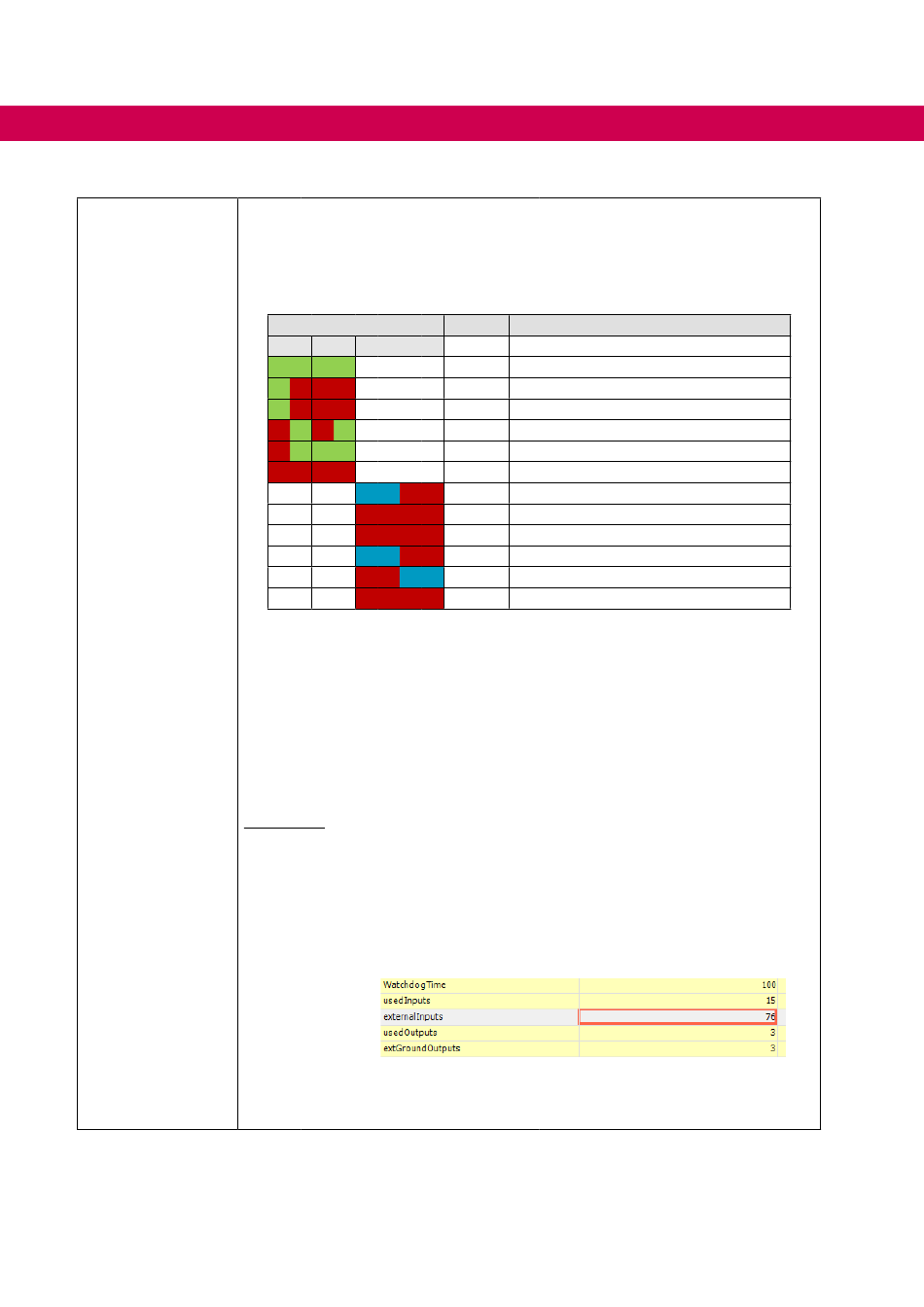

Rot markierte Bereiche:
Grün markierter Bereich:
Blau markierter Bereich:
Ein Beispiel:
Sie wollen eine Schaltmatte an den Eingängen 0+1 des KEB-I/O EtherCAT Safety SDI4/
SDO2 Moduls betreiben und die restlichen Eingänge (2+3) sollen ohne Testpulse betrieben
werden. Dann müssten Sie folgendes einstellen:
70
keine Funktion
Eingang 0 + 1
Eingang 2 + 3
Eingang 0 + 1 sowie Eingang 2 + 3
Bit
7 6 5 4 3 2 1 0
0 0 0 0 0 0 0 0
0 0 0 0 0 0 0 1
0 0 0 0 0 0 1 0
0 0 0 0 0 1 0 0
0 0 0 0 1 0 0 0
0 0 0 0 1 1 1 1
0 0 0 1 0 0 0 0
0 0 1 0 0 0 0 0
0 0 1 1 0 0 0 0
0 1 0 0 0 0 0 0
1 0 0 0 0 0 0 0
1 1 0 0 0 0 0 0
• Bei Nutzung der Modi Wahlschalter oder Schaltmatte führt das Deaktivieren eines
Testpulsausgangs zu einer Fehlermeldung
• Dementsprechend sind die Werte in den roten Bereichen nicht wählbar
• Betriebsart Schaltmatte für Eingang 0+1 oder 2+3 einstellbar
• Betriebsart Wahlschalter mit Eingängen 0+1, 0-2 oder 0-3 möglich
• Testpulsausgänge sind deaktivierbar
64 + 4 + 8 = 76
Dezimal Einstellung
0 Keine Funktion
1 Testpulsausgang Eingang 0 deaktiviert
2 Testpulsausgang Eingang 1 deaktiviert
4 Testpulsausgang Eingang 2 deaktiviert
8 Testpulsausgang Eingang 3 deaktiviert
15 Alle Testpulsausgänge der Eingänge deaktiviert
16 Wahlschalter zwei Kanäle (Eingang 0 + 1)
32 Wahlschalter drei Kanäle (Eingang 0 bis 2)
48 Wahlschalter vier Kanäle (Eingang 0 bis 3)
64 Schaltmatte an Eingang 0 + 1
128 Schaltmatte an Eingang 2 + 3
192 Schaltmatte an Eingang 0 + 1 und Eingang 2 + 3
