ElEKTRISCHE INSTAllATION

7.2 Elektrische Installation

7.2.1 Erdung

Die KEB-I/O EtherCAT Safe I/O Module sind zu erden. Dazu ist das Metallgehäuse
mit einer Funktionserde zu verbinden. Die Funktionserde dient zur Ableitung von HF-
Strömen und ist für die Störfestigkeit des Moduls von großer Bedeutung.
HF-Störungen werden von der Elektronik-Platine auf das Metallgehäuse abgeleitet. Das
Metallgehäuse braucht nun eine geeignete Verbindung mit einem Funktionserder. Im
Regelfall ist dafür zu sorgen, dass das Modulgehäuse gut leitend mit der Hutschiene
verbunden ist, die Hutschiene gut leitend mit dem Schaltschrank verbunden ist, der
Schaltschrank eine gute Erdung besitzt.

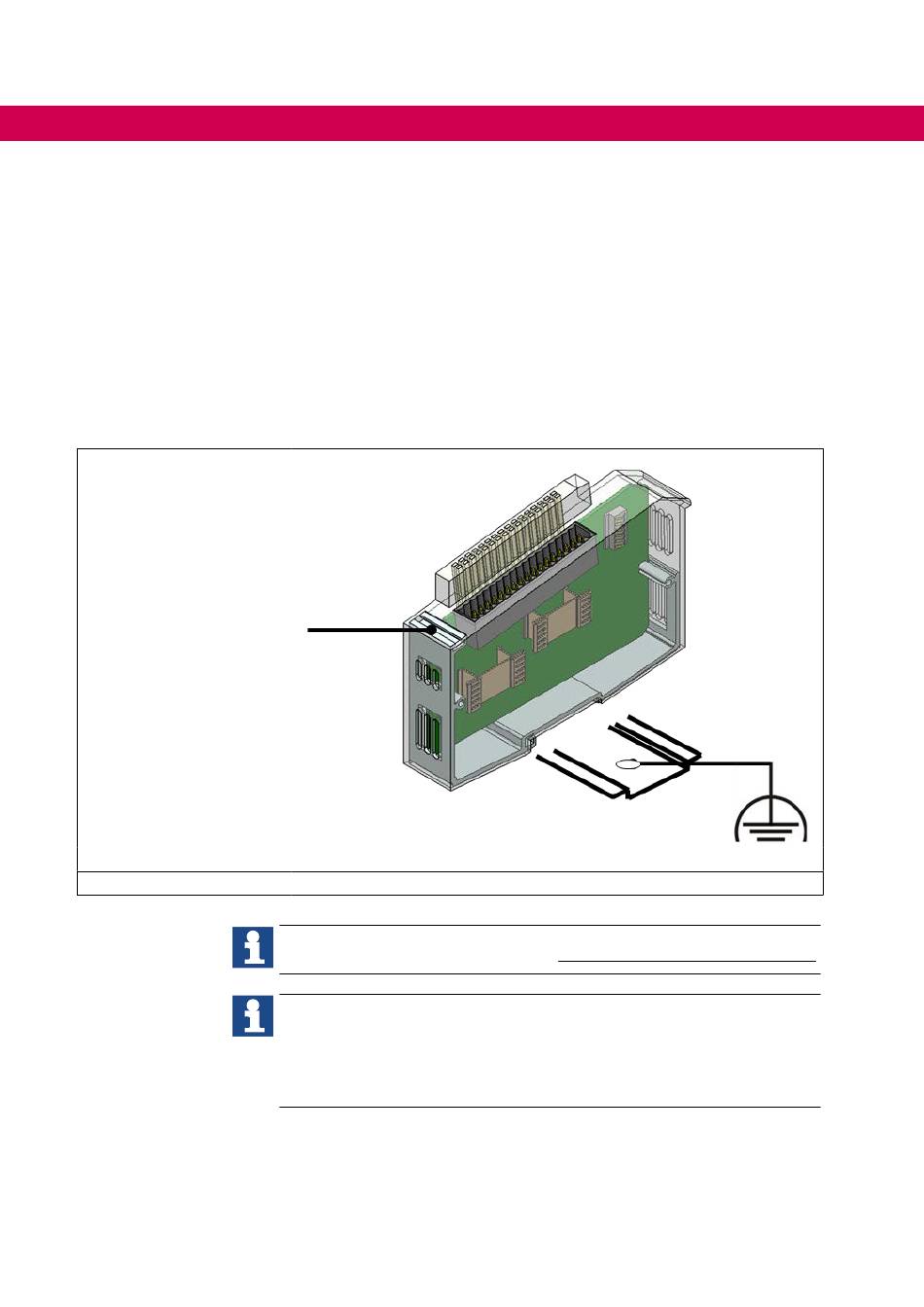

Erdung Kabelschirm
Befestigung mit Bolzen
M3x5
Tabelle 14: Aluminiumprofil
52
Erdungsleitungen sollen kurz sein und eine große Oberfläche haben (Kupfer-
geflecht). Hinweise finden Sie z.B. unter
Bei der Errichtung von Anlagen ist eine Erdungsmessung gemäß den Richtli-
nien (Erdungsprüfung nach VDE 0100) an der DIN-Hutschiene durchzuführen.
Mittels Erdungsmessung müssen Schutzerdungen und Betriebserdungen auf
die Einhaltung der durch die Normen geforderten Werte überprüft werden. Be-
achten Sie auch die sich aus der Gefährdungsbeurteilung ergebende Frequenz
für die Wiederholungsprüfung.
DIN-Hutschiene mit Funktionserder verbinden
http://de.wikipedia.org/wiki/Masse_(Elektronik).
