ANSCHlUSS AN DER BUCHSENlEISTE
Typ der Buchsenleiste
Werkzeug:
Klemmbereich, Bemessungsanschluss:
Leiteranschlussquerschnitt AWG:
Außendurchmesser der Isolation:
Leiteranschlussquerschnitt eindrähtig:
Leiteranschlussquerschnitt feindrähtig:
Leiteranschlussquerschnitt:
mit Aderendhülse nach DIN 46 228/1,
min. 0,2 mm² ... max. 1,5 mm²
Leiteranschlussquerschnitt
mit Aderendhülse mit Kragen DIN 46
228/4, min. 0,2 mm² ... max. 1,5 mm²
Abisolierlänge 10mm,
Nennstrom:

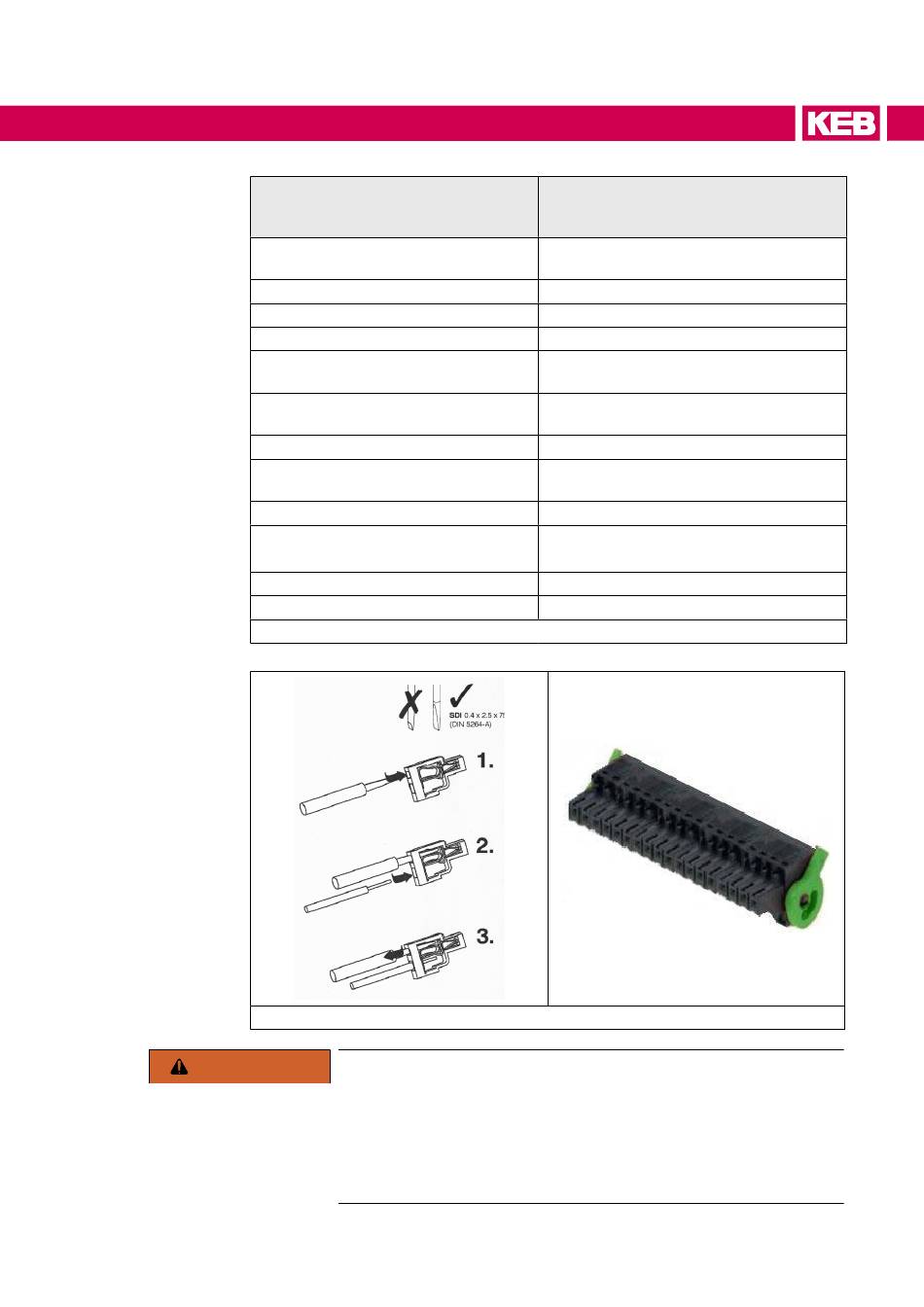

Tabelle 18: Anschluss an der Buchsenleiste
Tabelle 19: Anschluss der Buchsenleiste
wARNUNG
Gefahrbringende Ausfälle durch unsachgemäße Verdrahtung!
Durch Kurzschlüsse zwischen benachbarten Klemmen kann das
Gerät beschädigt werden und es kann zu gefährbringenden Aus-
fällen kommen!
► Maßnahmen zur Vermeidung. Achten Sie auf eine sachgerechte
Verdrahtung.
weidmüller, OMNIMATE Signal – Serie
Bl/Sl 3.50 (KEB Mat. Nr. 00C6CD1-
0200)
Schraubendreherklinge 0,4 x 2,5 x 75
(DIN 5264-A)
min. 0,14 mm² ... max. 1,5 mm²
min. AWG 26 ... max. AWG 14
max. 2,9 mm
min. H05(07) V-U 0,2 mm² ... max.
H05(07) V-U 1,5 mm²
min. H05(07) V-K 0,2 mm² ... max.
H05(07) V-K 1,5 mm²
10 A (CSA) / 10 A (UL)
