3 Produktbeschreibung

3.1 Allgemeine Beschreibung

KEB-I/O EtherCAT Safety (Mat.-Nr. 00C6CE1-0100)
Das KEB-I/O EtherCAT Safety ist eine dezentrale Klemme mit 4 sicheren Eingängen
und 2 sicheren Ausgängen.

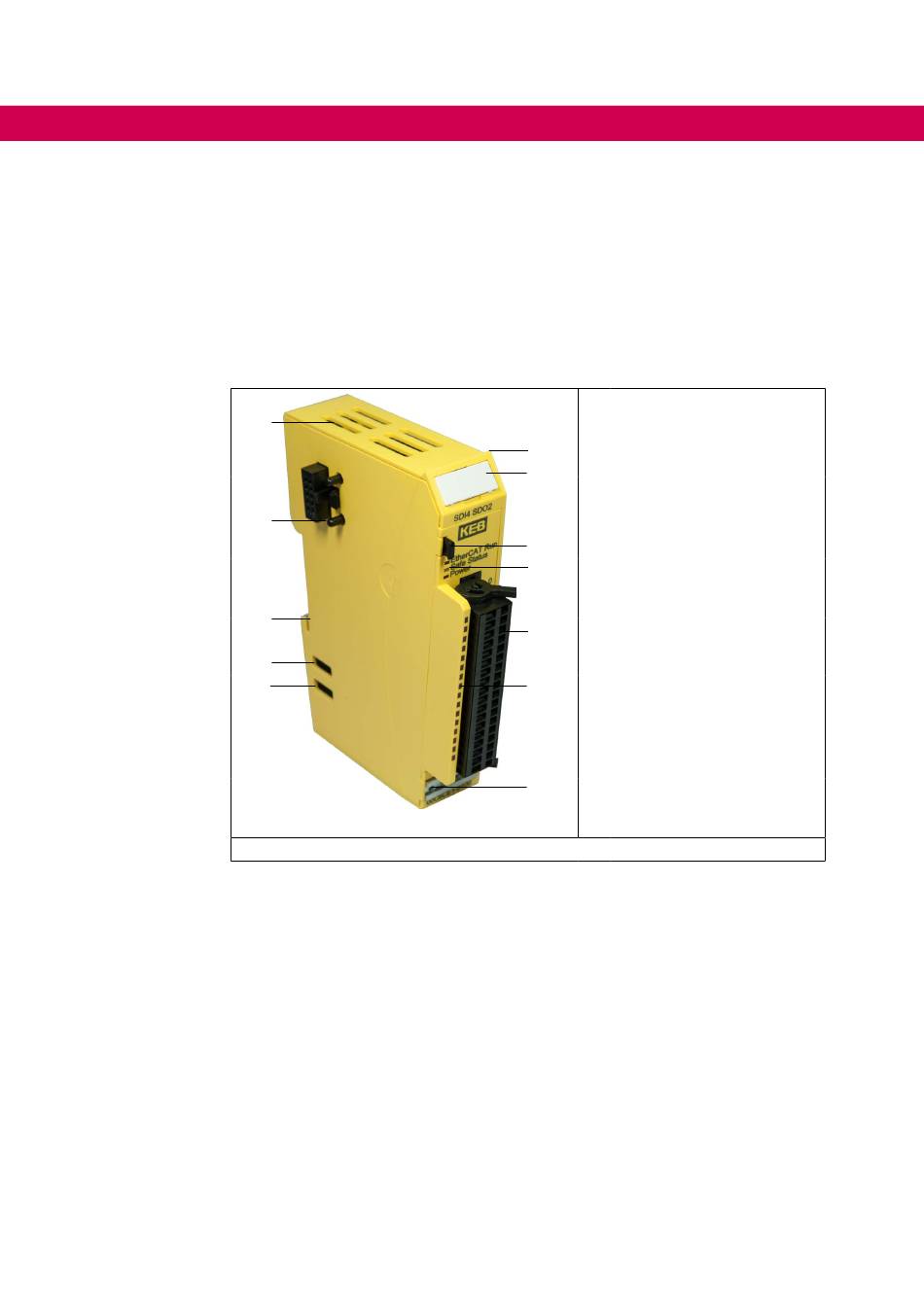

Abbildung 1:
Der Gehäuseträger besteht aus einem Aluminiumprofil mit integrierter Klemmvorrich-
tung für die Befestigung des Moduls auf einer 35mm DIN-Hutschiene. Die Gehäuse-
wanne mit den Lichtleitern für die Statusanzeigen, die Seitenflächen und die Front sind
aus Kunststoff und umschließen das Modul. Die Lichtleiter der Signalzustands LEDs
sind neben den Klemmstellen des Federzugsammelsteckers erhöht angeordnet. Damit
wird eine eindeutige Diagnose auf den ersten Blick ermöglicht.
24
1
2
3
4
5
Modulaufbau
1 Konvektionsschlitze
2 Modulverriegelung und E-
6
Bus
7
3 Hutschienenbefestigung und
Funktionserde
4 FSoE-Adresse Bit 8 - 15
8
5 FSoE-Adresse Bit 0 - 7
9
6 Griffkante
7 Kennzeichnungsclip
10
8 Entriegelungshebel
9 Status LEDs
11
10 Federzugsammelstecker X1
11 Signalzustands LEDs
12 12 Schirmanschluss am Gehäu-
seträger
