PARAMETER FüR EINGÄNGE
7.2.8 Parameter für Eingänge
Es können bis zu zwei Schaltmattenkanäle genutzt werden.
Parameter
"External
Inputs"
Bit 7
0
0
1
1

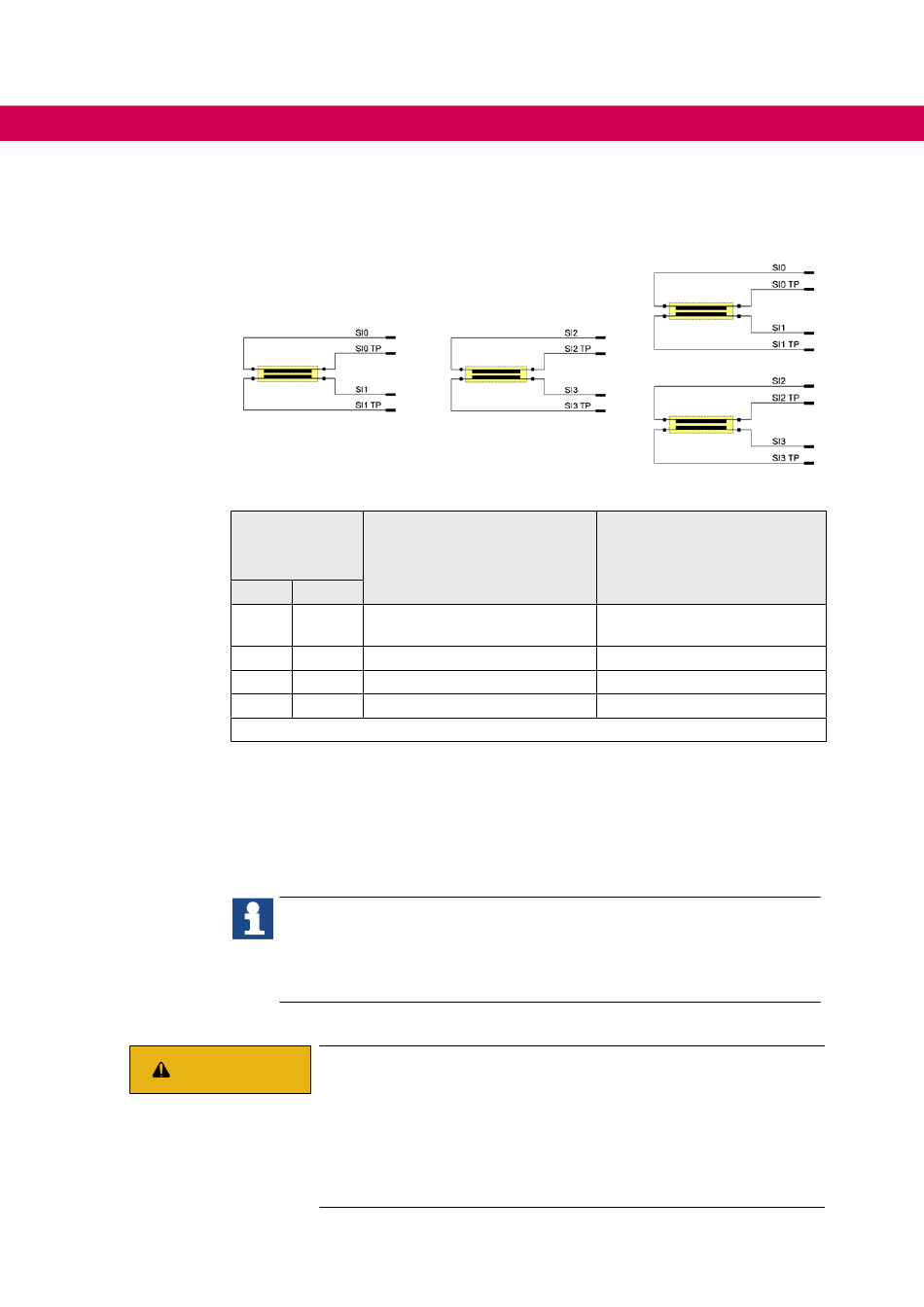

Tabelle 17: Zuordnung der sicheren Eingänge bei der Funktion Bumper
Nicht verwendete sichere Eingänge können für andere Funktionen genutzt werden.
Die Schaltmatten- / Bumper- Auswertung erfolgt in der sicheren Steuerung z.B. mit dem
PLCopen Baustein „SF_ESPE". Die dabei erreichte Kategorie nach EN ISO 13849 ist
von den Fehlermodellen des Schaltelementes abhängig und muss in Kombination mit
der Fehleraufdeckung des PLCopen Bausteins untersucht werden.
VORSICHT
60
Verwendete sichere Eingänge Verwendete sichere Eingänge
Bit 6
Keine Bumper Funktion ange-
0
wählt
1 SI0, SI1
0 SI2, SI3
1 SI0, SI1, SI2, SI3
Die Zuleitungen der Schaltmatten und Bumper müssen zusammen verlegt wer-
den.
Pro Schaltmatte oder Bumper müssen die verwendeten vier Leiter (z.B. SI0,
SI0 TP, SI1, SI1 TP) zusammen verlegt werden, um Einflüsse und Fehlerfunk-
tionen durch EMV Einwirkungen zu vermeiden.
Fehlerfall „Kurzschluss der Schaltmatte" kann nicht erkannt wer-
den!
Ein Kurzschluss der Schaltmatten-Kontakte kann durch das
sichere I/O-Modul nicht erkannt werden. Dies wird als betätigte
Schaltmatte interpretiert. Achten Sie auch auf eine fehlerfreie
Verdrahtung der Sicherheitseinrichtung.
► Die Funktion der Schaltmatte ist regelmäßig zu überprüfen.
keine
SI0 TP, SI1 TP
SI2 TP, SI3 TP
SI0 TP, SI1 TP, SI2 TP, SI3 TP
