Sputnik-Wechselrichter - Meteo Control WEB'log PRO Bedienungsanleitung

5.7.9

Sputnik-Wechselrichter

S-Serie
1
654321

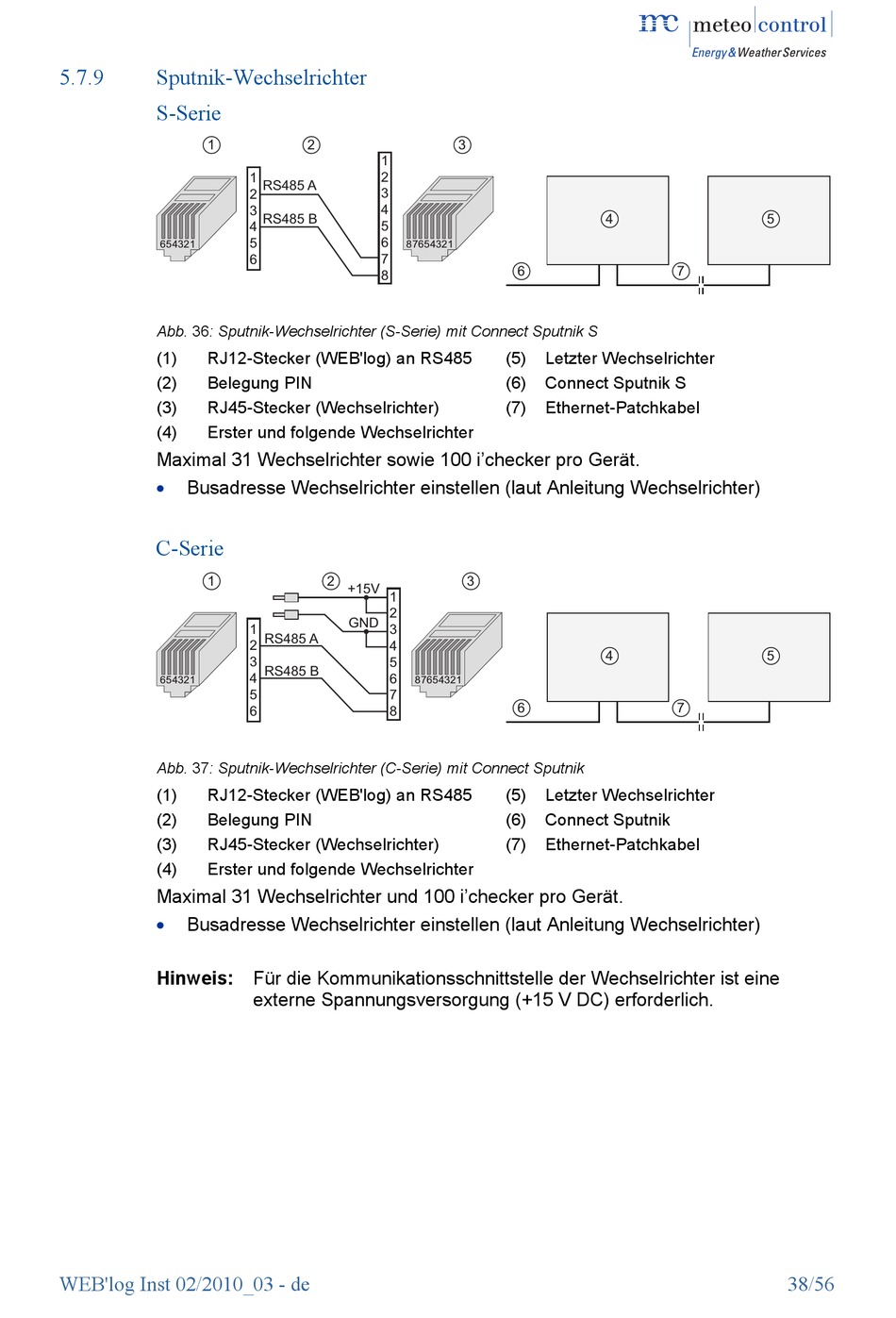

Abb. 36: Sputnik-Wechselrichter (S-Serie) mit Connect Sputnik S
(1) RJ12-Stecker (WEB'log) an RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 31 Wechselrichter sowie 100 i'checker pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
C-Serie
1
654321
Abb. 37: Sputnik-Wechselrichter (C-Serie) mit Connect Sputnik
(1) RJ12-Stecker (WEB'log) an RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 31 Wechselrichter und 100 i'checker pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Hinweis: Für die Kommunikationsschnittstelle der Wechselrichter ist eine
WEB'log Inst 02/2010_03 - de
2
1
2
1
RS485 A
2 3
4
3
RS485 B
5
4
6
5
876
7
6
8
2
+15V
1
2
GND
1 3
RS485 A
2
4
3 5
RS485 B
4 6
876
5
7
6 8
externe Spannungsversorgung (+15 V DC) erforderlich.
3
543 21
6
(5) Letzter Wechselrichter
(6) Connect Sputnik S
(7) Ethernet-Patchkabel
3
543 21
6
(5) Letzter Wechselrichter
(6) Connect Sputnik
(7) Ethernet-Patchkabel
4 5
7
4 5
7
38/56
