5.7.8
SMA-Wechselrichter
SMA String-Wechselrichter
A
B
GND

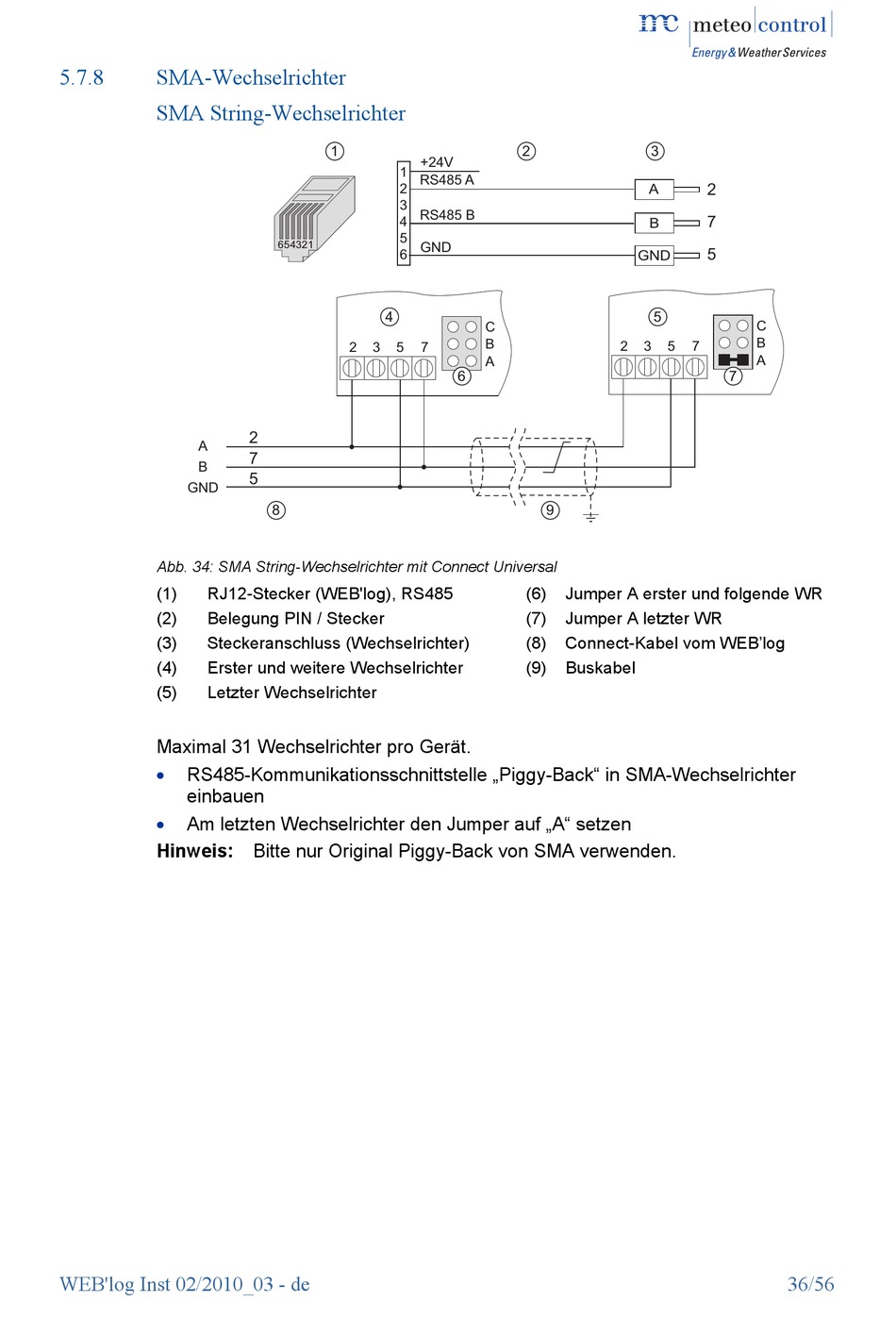

Abb. 34: SMA String-Wechselrichter mit Connect Universal
(1)
RJ12-Stecker (WEB'log), RS485
(2)
Belegung PIN / Stecker
(3)
Steckeranschluss (Wechselrichter)
(4)
Erster und weitere Wechselrichter
(5)
Letzter Wechselrichter
Maximal 31 Wechselrichter pro Gerät.
RS485-Kommunikationsschnittstelle „Piggy-Back" in SMA-Wechselrichter
einbauen
Am letzten Wechselrichter den Jumper auf „A" setzen
Hinweis: Bitte nur Original Piggy-Back von SMA verwenden.
WEB'log Inst 02/2010_03 - de
1
1
2
3
4
5
654321
6
4
2
3
5
2
7
5
8
2
+24V
RS485 A
RS485 B
GND
C
B
7
A
6
9
(6)
Jumper A erster und folgende WR
(7)
Jumper A letzter WR
(8)
Connect-Kabel vom WEB'log
(9)
Buskabel
3
A
2
7
B
5
GND
5
C
B
2
3
5
7
A
7
36/56
