5.7.14

Riello-Wechselrichter

RS485 Interface Card (Vierdraht)
A
B
4

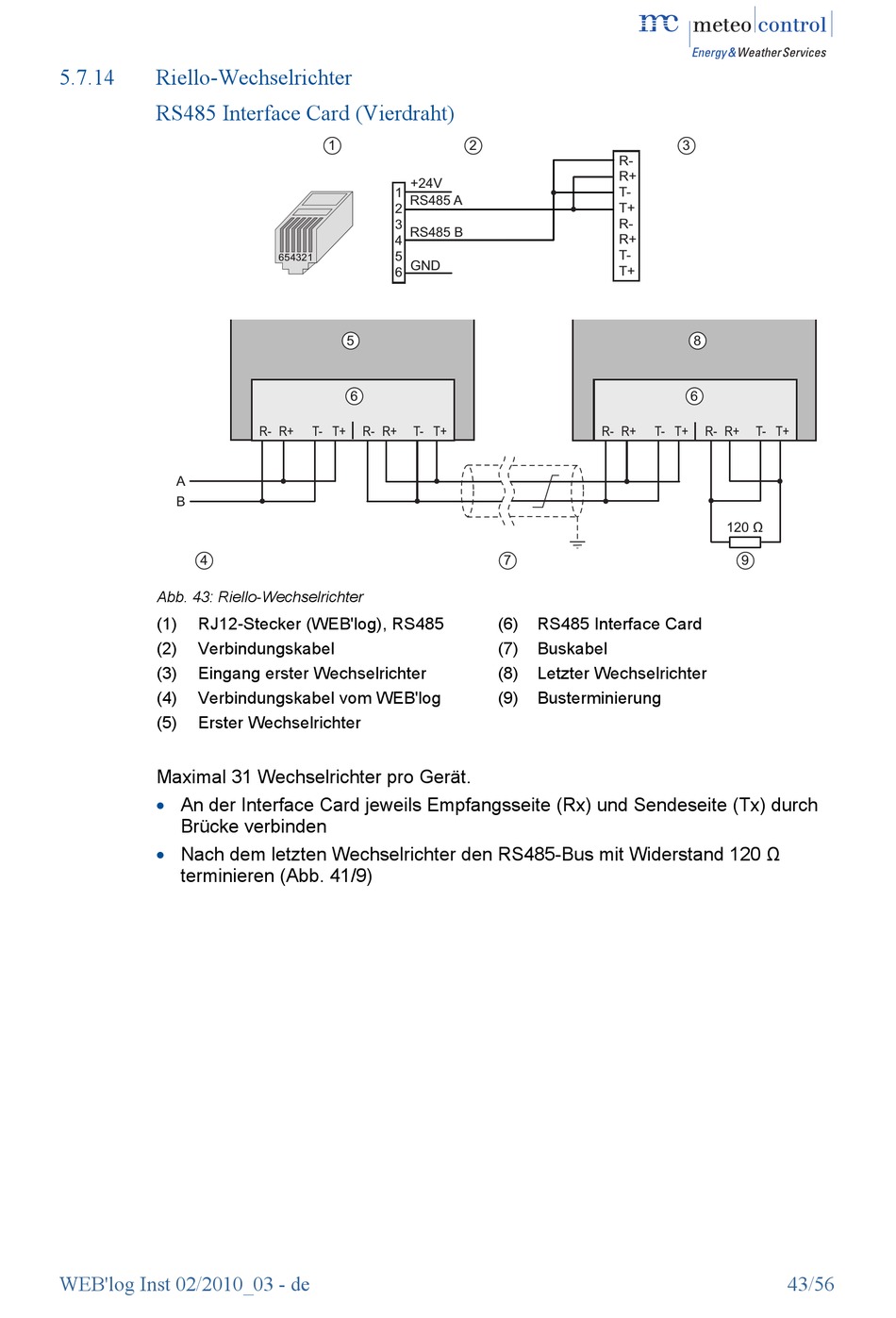

Abb. 43: Riello-Wechselrichter
(1) RJ12-Stecker (WEB'log), RS485
(2) Verbindungskabel
(3) Eingang erster Wechselrichter
(4) Verbindungskabel vom WEB'log
(5) Erster Wechselrichter
Maximal 31 Wechselrichter pro Gerät.

An der Interface Card jeweils Empfangsseite (Rx) und Sendeseite (Tx) durch
Brücke verbinden

Nach dem letzten Wechselrichter den RS485-Bus mit Widerstand 120 Ω
terminieren (Abb. 41/9)
WEB'log Inst 02/2010_03 - de
1
+24V
1
RS485 A
2
3
RS485 B
4
5
654321
GND
6
5
6
R- R+ T- T+ R- R+ T- T+
2
R-
R+
T-
T+
R-
R+
T-
T+
R- R+
7
(6) RS485 Interface Card
(7) Buskabel
(8) Letzter Wechselrichter
(9) Busterminierung
3
8
6
T- T+ R- R+ T- T+
120 Ω
9
