5.7.13
Refusol-Wechselrichter
654321
A
B
4

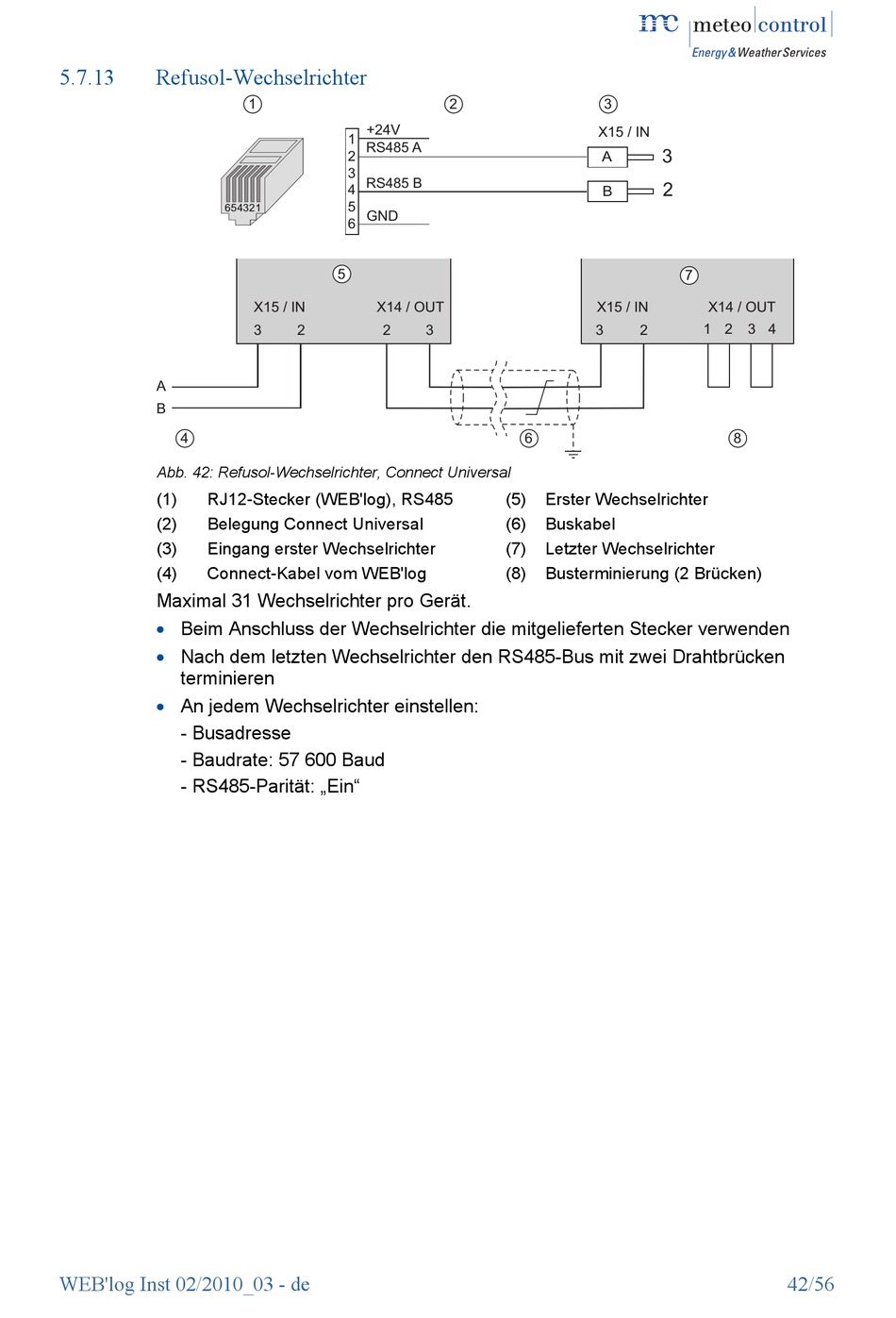

Abb. 42: Refusol-Wechselrichter, Connect Universal
(1)
RJ12-Stecker (WEB'log), RS485
(2)
Belegung Connect Universal
(3)
Eingang erster Wechselrichter
(4)
Connect-Kabel vom WEB'log
Maximal 31 Wechselrichter pro Gerät.
Beim Anschluss der Wechselrichter die mitgelieferten Stecker verwenden
Nach dem letzten Wechselrichter den RS485-Bus mit zwei Drahtbrücken
terminieren
An jedem Wechselrichter einstellen:
- Busadresse
- Baudrate: 57 600 Baud
- RS485-Parität: „Ein"
WEB'log Inst 02/2010_03 - de
1
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
5
X15 / IN
X14 / OUT
3
2
2
2
3
6
(5)
Erster Wechselrichter
(6)
Buskabel
(7)
Letzter Wechselrichter
(8)
Busterminierung (2 Brücken)
3
X15 / IN
3
A
2
B
7
X15 / IN
X14 / OUT
1 2
3
3
2
8
4
42/56
