Power One String-Wechselrichter

A
B
GND

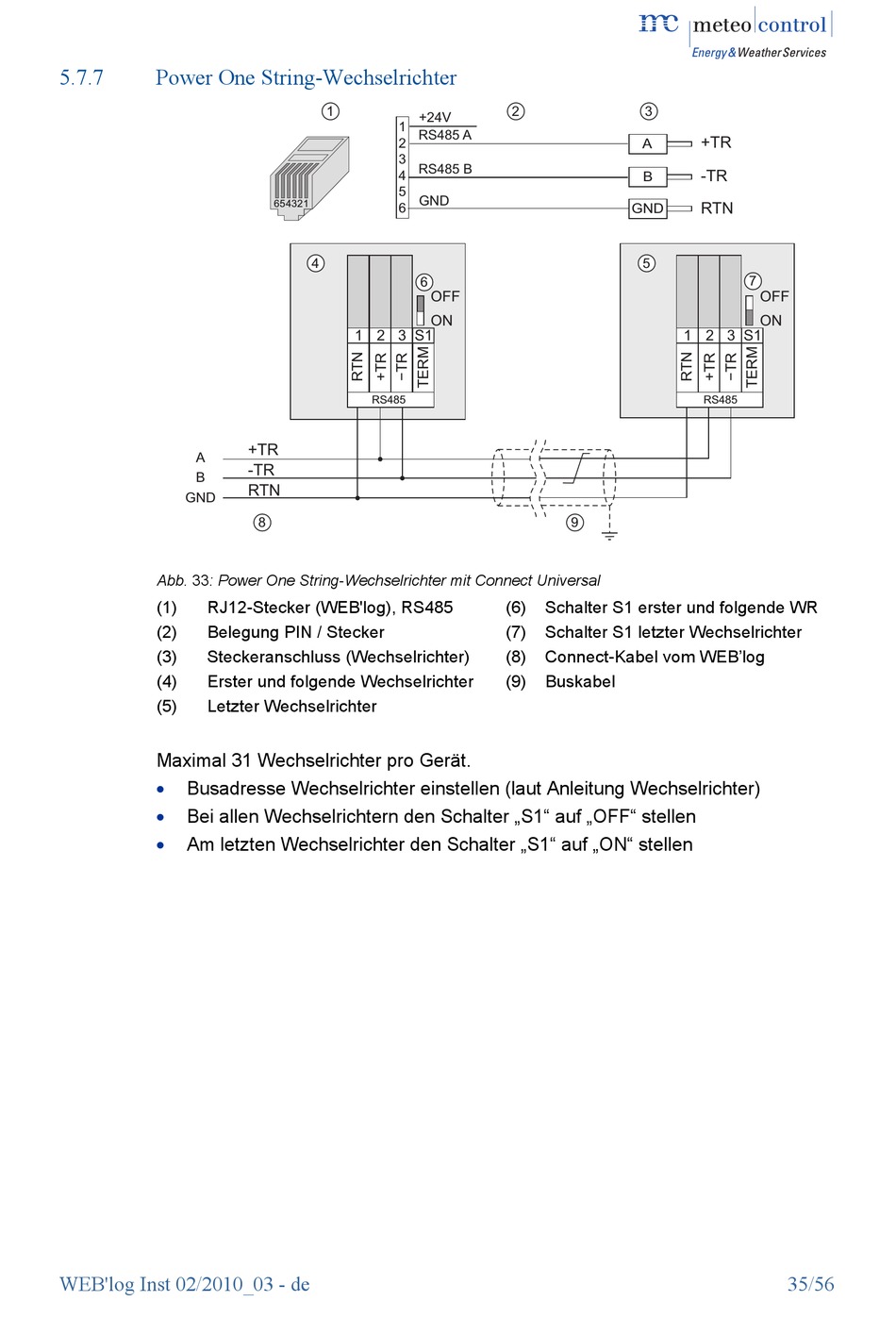

Abb. 33: Power One String-Wechselrichter mit Connect Universal
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Steckeranschluss (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
Maximal 31 Wechselrichter pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)

Bei allen Wechselrichtern den Schalter „S1" auf „OFF" stellen

Am letzten Wechselrichter den Schalter „S1" auf „ON" stellen
