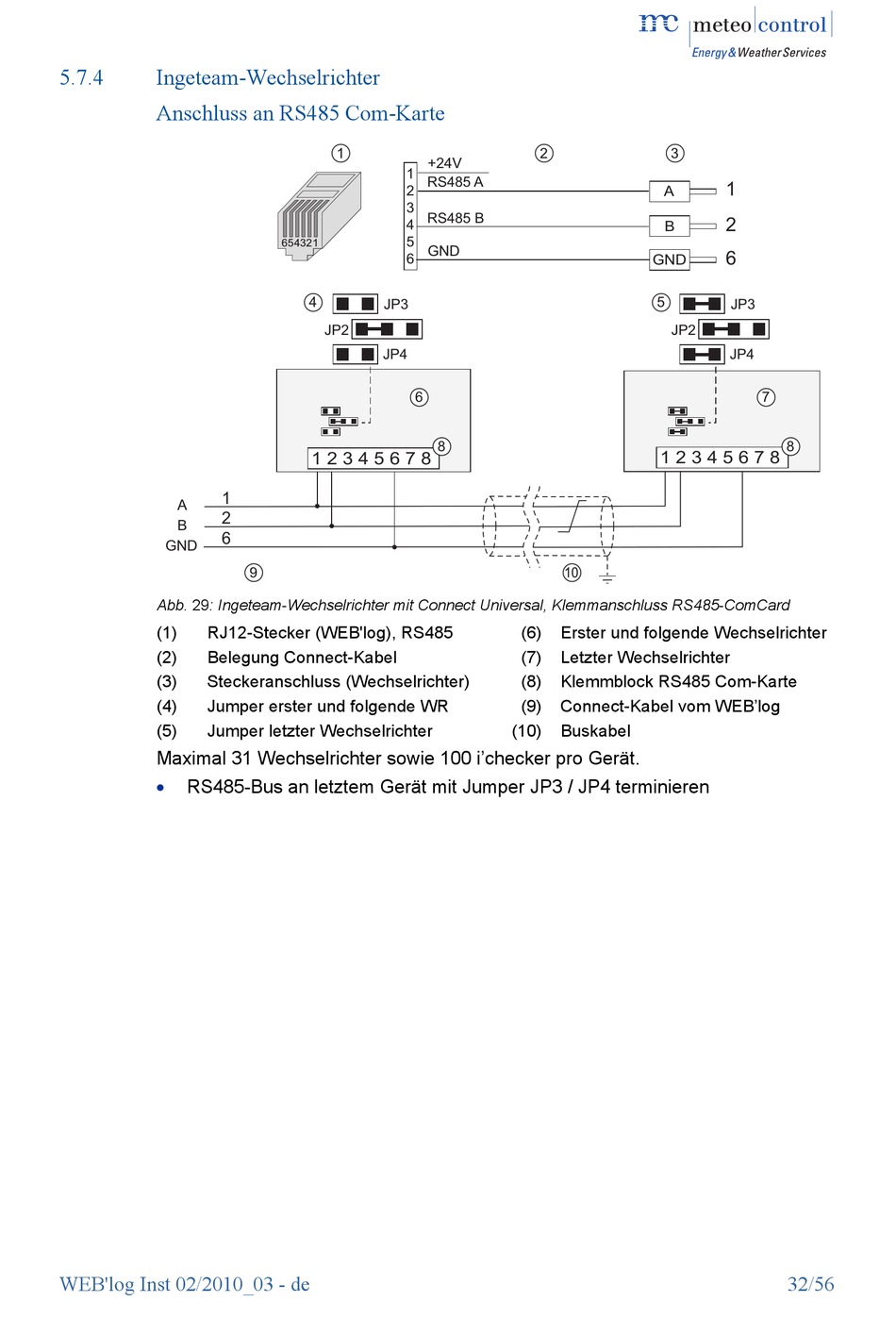

5.7.4
Ingeteam-Wechselrichter
Anschluss an RS485 Com-Karte
1
A
2
B
6
GND
Abb. 29: Ingeteam-Wechselrichter mit Connect Universal, Klemmanschluss RS485-ComCard
(1)
RJ12-Stecker (WEB'log), RS485
(2)
Belegung Connect-Kabel
(3)
Steckeranschluss (Wechselrichter)
(4)
Jumper erster und folgende WR
(5)
Jumper letzter Wechselrichter
Maximal 31 Wechselrichter sowie 100 i'checker pro Gerät.
RS485-Bus an letztem Gerät mit Jumper JP3 / JP4 terminieren
WEB'log Inst 02/2010_03 - de
1
1
2
3
4
5
654321
6
4
JP3
JP2
JP4
6
1 2 3 4 5 6 7 8
9
2
+24V
RS485 A
RS485 B
GND
8
10
(6)
Erster und folgende Wechselrichter
(7)
Letzter Wechselrichter
(8)
Klemmblock RS485 Com-Karte
(9)
Connect-Kabel vom WEB'log
(10)
Buskabel
3
1
A
2
B
6
GND
5
JP3
JP2
JP4
7
8
1 2 3 4 5 6 7 8
32/56
