(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Steckeranschluss (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
Maximal 99 Wechselrichter pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)

Jumper JP 400 am letzten Wechselrichter setzen
5.7.11

i'checker Advanced-Stromsensor

1
654321

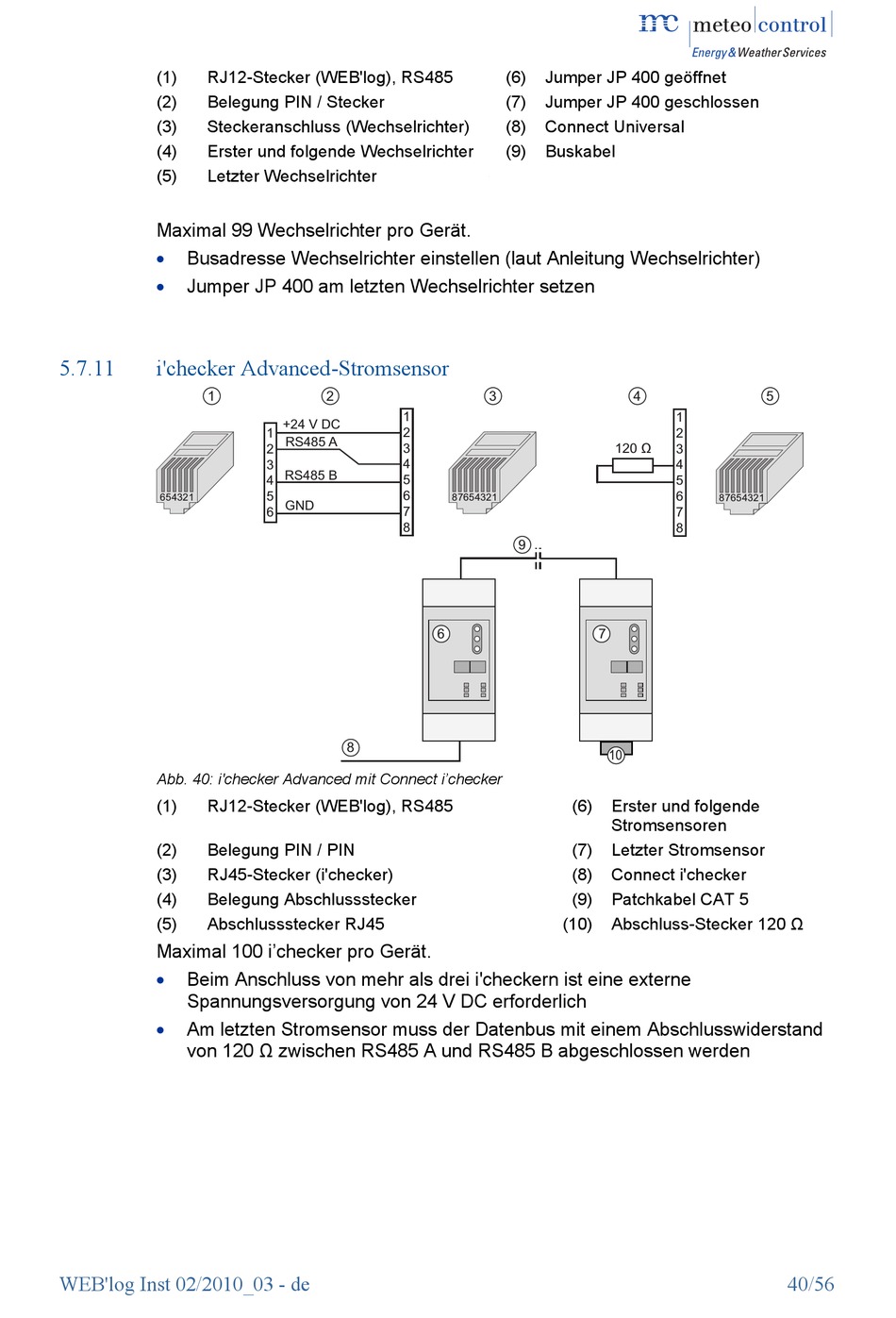

Abb. 40: i'checker Advanced mit Connect i'checker
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / PIN
(3) RJ45-Stecker (i'checker)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45
Maximal 100 i'checker pro Gerät.

Beim Anschluss von mehr als drei i'checkern ist eine externe
Spannungsversorgung von 24 V DC erforderlich

Am letzten Stromsensor muss der Datenbus mit einem Abschlusswiderstand
von 120 Ω zwischen RS485 A und RS485 B abgeschlossen werden
WEB'log Inst 02/2010_03 - de
2
1
+24 V DC
2
1
RS485 A
2 3
3 4
RS485 B
5
4
6
5
GND
7
6
8
8
(6) Jumper JP 400 geöffnet
(7) Jumper JP 400 geschlossen
(8) Connect Universal
(9) Buskabel
–
3
876 543 21
9
6 7
(6)
(7)
(8)
(9)
(10)
4 5
1
2
120 Ω 3
4
5
6
876 543 21
7
8
10
Erster und folgende
Stromsensoren
Letzter Stromsensor
Connect i'checker
Patchkabel CAT 5
Abschluss-Stecker 120 Ω
