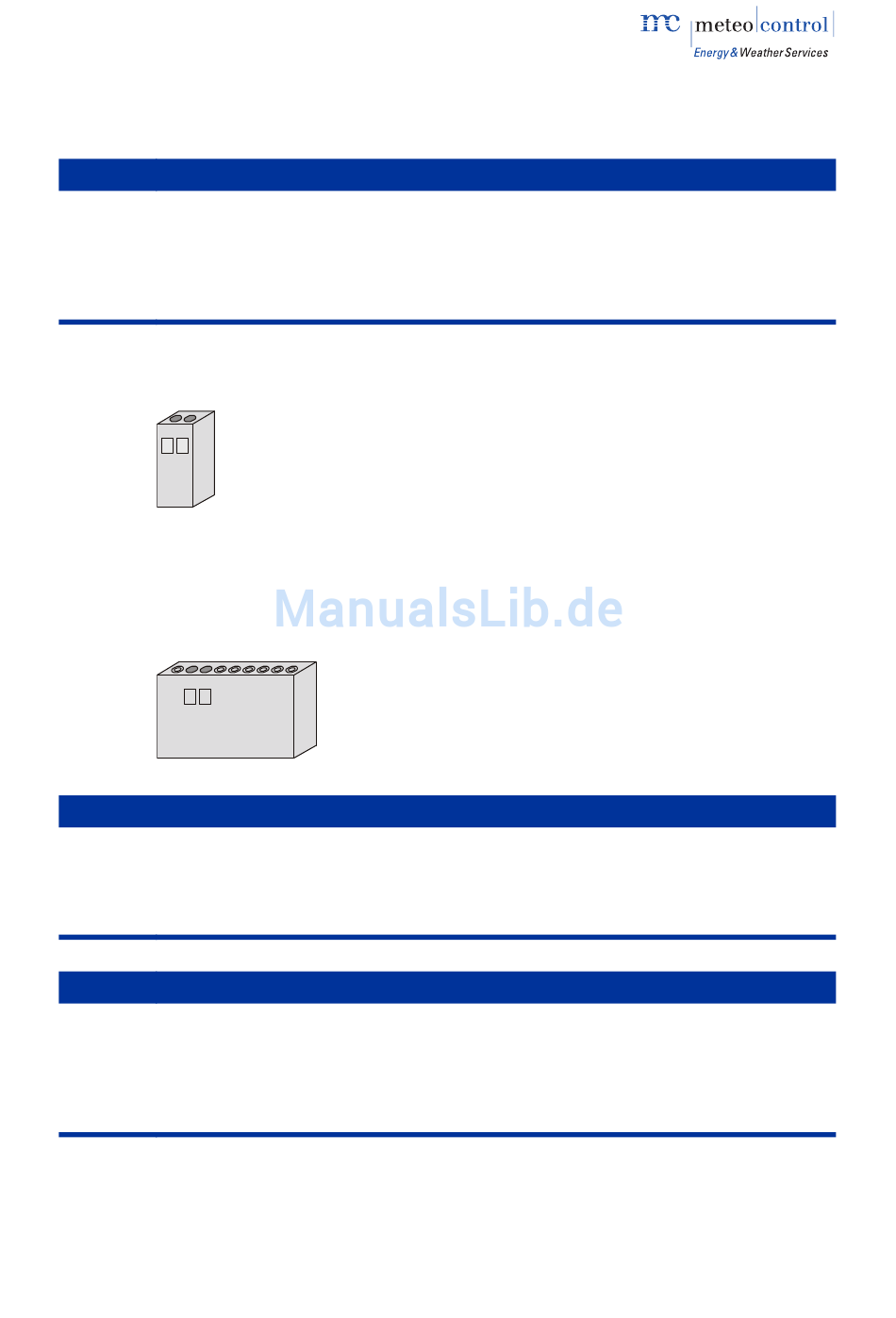

4.1.7 24 V Spannungseingang / 24 V Spannungsausgang
Das WEB'log kann über den Spannungseingang mit 24 V DC versorgt werden.
Hinweis
Beschädigung durch Spannungsversorgung!
Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des
24 V Spannungseingangs wird das Gerät beschädigt.
– Sicherstellen, dass entweder die 110 ... 230 V Spannungsversorgung
oder der 24 V Spannungseingang verwendet wird.
Ist das WEB'log an die Spannungsversorgung angeschlossen, liegen am
Spannungsausgang 24 V an. Die maximale Belastbarkeit beträgt 230 mA.
+ –
24 V
4.1.8

Spannungsversorgung

Das WEB'log kann mit einer Spannung von 110 ... 230 V AC versorgt werden.
Das Gerät darf nicht an Spannungen betrieben werden, die außerhalb des
Bereichs von 110 ... 230 V AC liegen.
N L
110 V
AC
230 V
Hinweis
Beschädigung durch Überspannung!
Bei Überspannungen oder Spannungsspitzen kann das Gerät beschädigt oder
zerstört werden.
– Die Spannungsversorgung gegen Überspannungen absichern.
Hinweis
Beschädigung durch Spannungseingang!
Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des
24 V Spannungseingangs wird das Gerät beschädigt.
– Sicherstellen, dass entweder die 110 ... 230 V Spannungsversorgung oder
der 24 V Spannungseingang verwendet wird.
WEB'log Inst 02/2010_03 - de
Belegung:
+ Anschluss Plus
– Anschluss Minus
Belegung:
L Phase (Schwarz)
N Neutralleiter (Blau)
17/56
