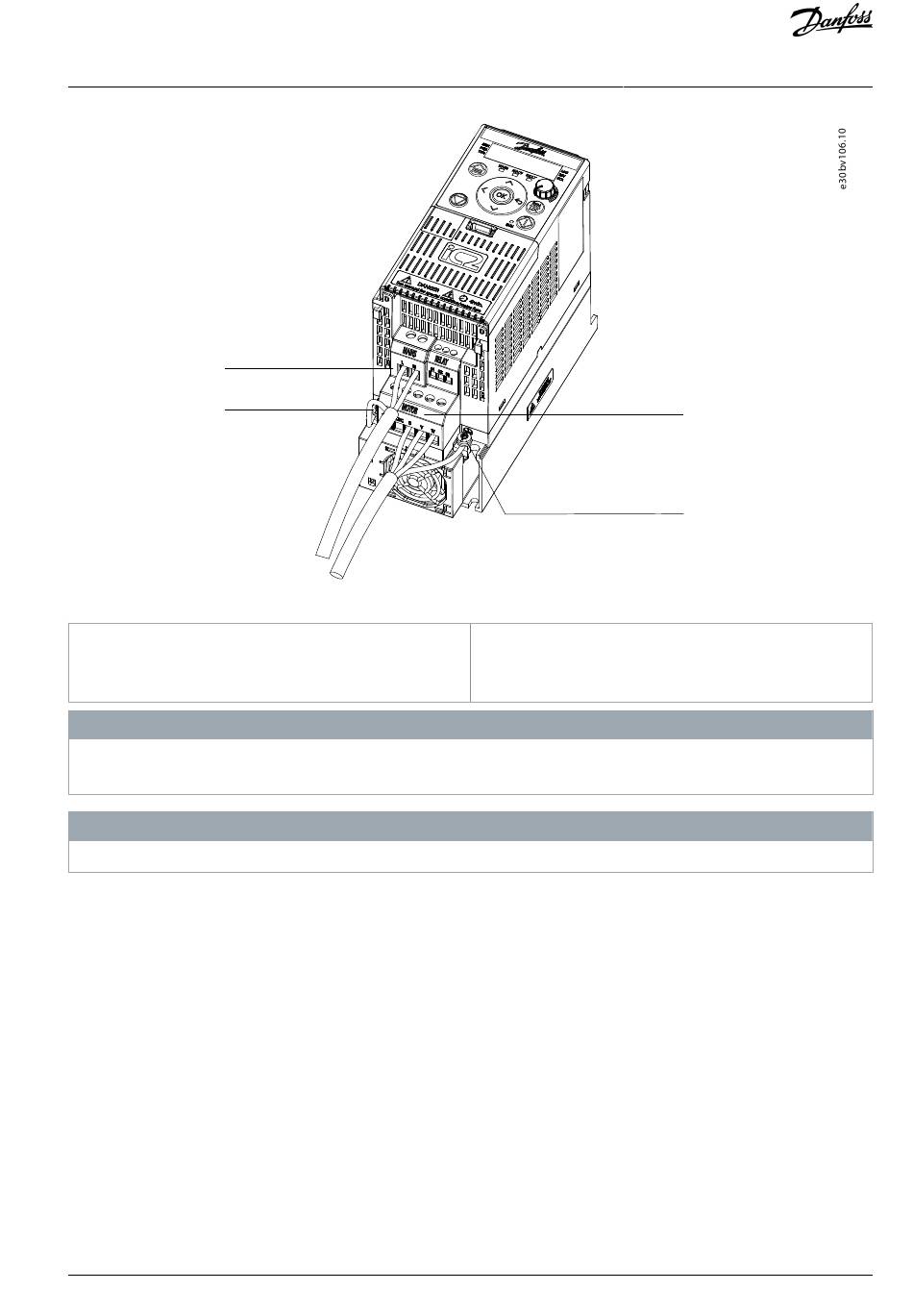

Abbildung 37: Netz-, Motor- und Erdungsanschluss für einphasige Geräte (Beispiel MA02c)
1 Netz-
2 Erdungsanschluss A
Bei MA01c- und MA02c-Umrichtern unterstützt der Erdungspunkt A ein 10-mm
fohlene Kabelschuhtyp ist JST-Kupferrohrkabelschuh TUB-4.
Bei den Frequenzumrichtern MA01c und MA02c sind bei Verwendung von drei Erdungsanschlüssen Abschirmbleche erforderlich.
Danfoss A/S © 2022.07
3 Motor
4 Erdungsanschluss B
