iC2-Micro-Frequenzumrichter
Projektierungshandbuch

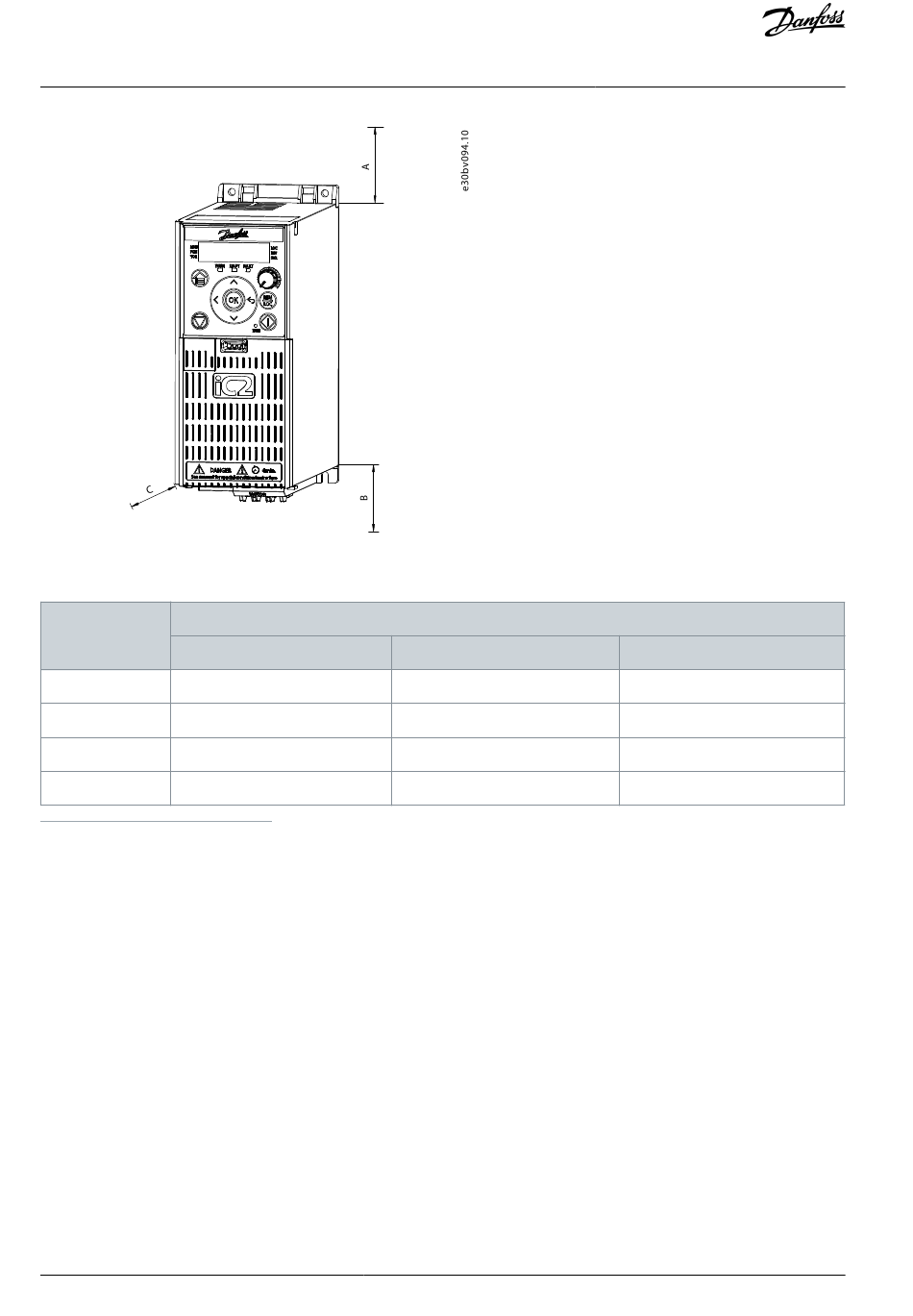

Abbildung 27: Empfohlener Freiraum für den Servicezugang
Tabelle 48: Empfohlene Freiräume für den Servicezugang
Baugröße Empfohlener Platz für den Zugang
Oben (A) [mm (in)]
MA01c 100 (3,9)
MA02c 100 (3,9)
MA01a 100 (3,9)
MA02a 100 (3,9)
Ausreichend Abstand zum Kühlkanal, über dem Kühlbedarf liegend. Alternativ können Sie den Frequenzumrichter ausstecken und für Service-
1
zwecke aus der Anlage herausnehmen.
60 | Danfoss A/S © 2022.07
Unten (B) [mm (in)]
200 (7,9)
(1)
200 (7,9)
(1)
200 (7,9)
(1)
200 (7,9)
(1)
(1)
(1)
(1)
(1)
Allgemeine Hinweise zur
mechanischen Installation
Vorne (C) [mm (in)]
100 (3,9)
100 (3,9)
100 (3,9)
100 (3,9)
AJ402315027937de-000101 / 130R1239
