Shift
+ Store REF
Mit der Taste ''Store REF'' wird die zuvor einge-
stellte Referenzkabellänge gespeichert.
Die Taste ''Store REF'' wird nur durch gleichzeitiges
Betätigen der Taste ''Shift'' aktiviert.
[Pfeil hoch]
Mit der Taste [Pfeil hoch] werden in Verbindung mit
der Taste [Pfeil runter] die Referenzkabellängen im
Referenzbereich eingestellt.
Store
Mit der Taste ''Store'' kann ein Messergebnis ab-
gespeichert werden. Wurden mehrere Messwerte
im Summenwertspeicher addiert, kann die Summe
mit der Taste ''Store'' in den Messwertspeicher
übernommen werden.
Shift
+ Clear one
''Clear one'' löscht den letzten gespeicherten Wert.
Der Summenwertspeicher wird nicht beeinflusst.
Die Taste ''Clear one '' wird nur durch gleichzeitiges
Betätigen der Taste ''Shift'' aktiviert.

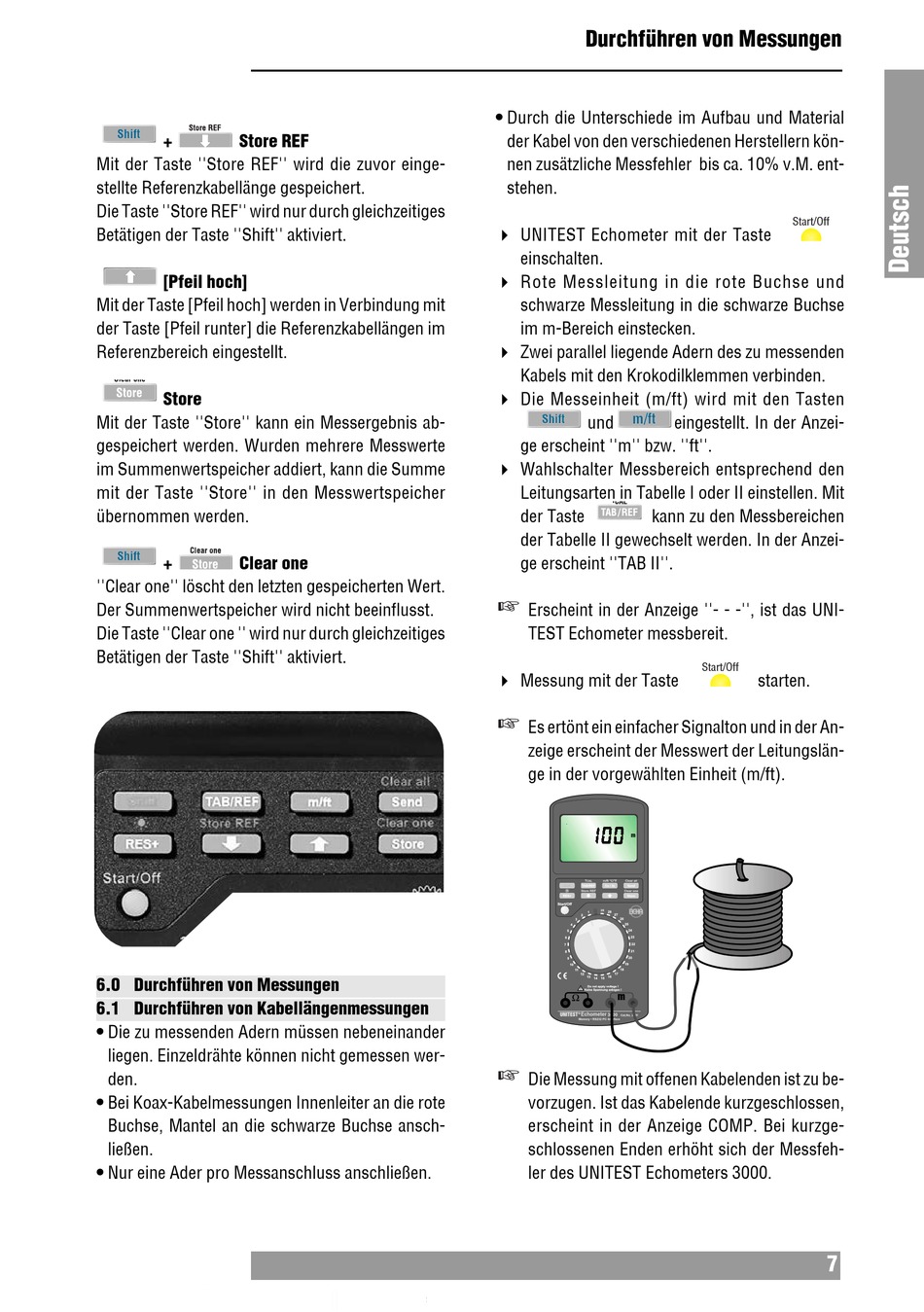

6.0 Durchführen von Messungen
6.1 Durchführen von Kabellängenmessungen
• Die zu messenden Adern müssen nebeneinander
liegen. Einzeldrähte können nicht gemessen wer-
den.
• Bei Koax-Kabelmessungen Innenleiter an die rote
Buchse, Mantel an die schwarze Buchse ansch-
ließen.
• Nur eine Ader pro Messanschluss anschließen.
Durchführen von Messungen
• Durch die Unterschiede im Aufbau und Material
der Kabel von den verschiedenen Herstellern kön-
nen zusätzliche Messfehler bis ca. 10% v.M. ent-
stehen.
" UNITEST Echometer mit der Taste
einschalten.
" Rote Messleitung in die rote Buchse und
schwarze Messleitung in die schwarze Buchse
im m-Bereich einstecken.
" Zwei parallel liegende Adern des zu messenden
Kabels mit den Krokodilklemmen verbinden.
" Die Messeinheit (m/ft) wird mit den Tasten
m/ft m/ft
Shift Shift
und
ge erscheint ''m'' bzw. ''ft''.
" Wahlschalter Messbereich entsprechend den
Leitungsarten in Tabelle I oder II einstellen. Mit
der Taste kann zu den Messbereichen
der Tabelle II gewechselt werden. In der Anzei-
ge erscheint ''TAB II''.
Erscheint in der Anzeige ''- - -'', ist das UNI-
TEST Echometer messbereit.
" Messung mit der Taste
Es ertönt ein einfacher Signalton und in der An-
zeige erscheint der Messwert der Leitungslän-
ge in der vorgewählten Einheit (m/ft).
m
29
Ω m
Echometer
6
Die Messung mit offenen Kabelenden ist zu be-
vorzugen. Ist das Kabelende kurzgeschlossen,
erscheint in der Anzeige COMP. Bei kurzge-
schlossenen Enden erhöht sich der Messfeh-
ler des UNITEST Echometers 3000.
Start/Off
eingestellt. In der Anzei-
Start/Off
starten.
