4.2.2 Wechselstrommessung

1. Den Meßart-Wahlschalter (2) entsprechend den zu erwartenden
Strom auf Stellung "200 A; /400 A; " stellen. UNITEST Zangen-
adapter CHB 10 auf "200 A".
UNITEST Zangenadapter CHB 10:
Der UNITEST Zangenadapter CHB 10 ist mit einem Multimeter,
z.B. UNITEST Digitales Multimeter Best.Nr.: 93428, zu verbinden.
Der Meßart-Wahlschalter des Multimeters ist auf Wechsel-
spannung zu stellen.
2. Stromzange öffnen und den Stromleiter umschließen. Es ist da-
rauf zu achten, daß die Zange den Stromleiter vollständig umschließt
und kein Luftspalt vorhanden ist.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann
der Meßwert mit dem Schalter (3) "HOLD" festgehalten werden.
Danach wird die Zange vom Meßobjekt entfernt und der auf der
Anzeige gespeicherte Wert abgelesen (nur UNITEST Stromzange
CHB 15 und UNITEST Stromzange CHB 35).
4.3 Durchführen von Spannungsmessungen
(nur UNITEST Stromzange CHB 15)
Vorsicht !
Es dürfen nicht mehr als 800 V AC und 1000 V DC an den Ein-
gangsbuchsen angelegt werden. Bei Überschreiten dieser Grenz-
werte droht eine Beschädigung des Gerätes und eine Gefährdung
des Bedieners.
Achtung !
Vor dem Umschalten auf eine neue Funktion oder einen anderen
Meßbereich sind die Meßleitungen stets vom Prüfobjekt zu ent-
fernen.
Vorsicht !
Die Meßleitungen und Prüfspitzen dürfen nur an den dafür vor-
gesehenen Handgriffen angefaßt werden. Das Berühren der Prüf-
spitzen ist unter allen Umständen zu vermeiden.
8

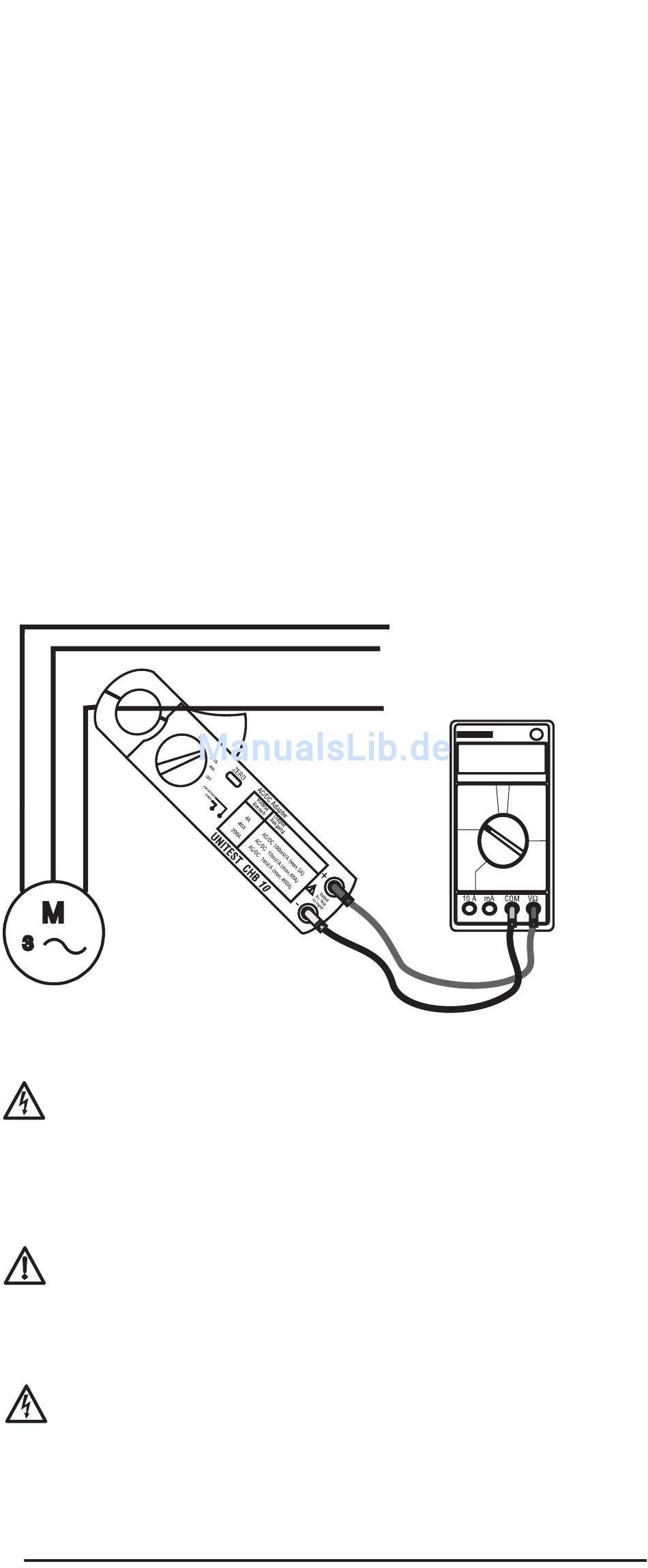

Korrekte Strommessung mit
dem UNITEST Zangenadapter
CHB 10 mit einem Digital
Multimeter
