5.2 Niederohmmessung LOW-Ω
Die Messung dient der Überprüfung von Schutzlei-
tern, Erdungsleitern und Potentialausgleichsleitern
auf niederohmigen Durchgang. Der Widerstand
wird durch eine Strom-/Spannungsmessung
ermittelt.
Vor jeder Widerstandsmessung muß sicherge-
stellt werden, dass die zu prüfenden Anlagen-
teile spannungsfrei sind.
Vor der Widerstandsmessung besteht die
Möglichkeit, den Widerstand der Messleitung
zu kompensieren (siehe Kapitel 5.2.1).

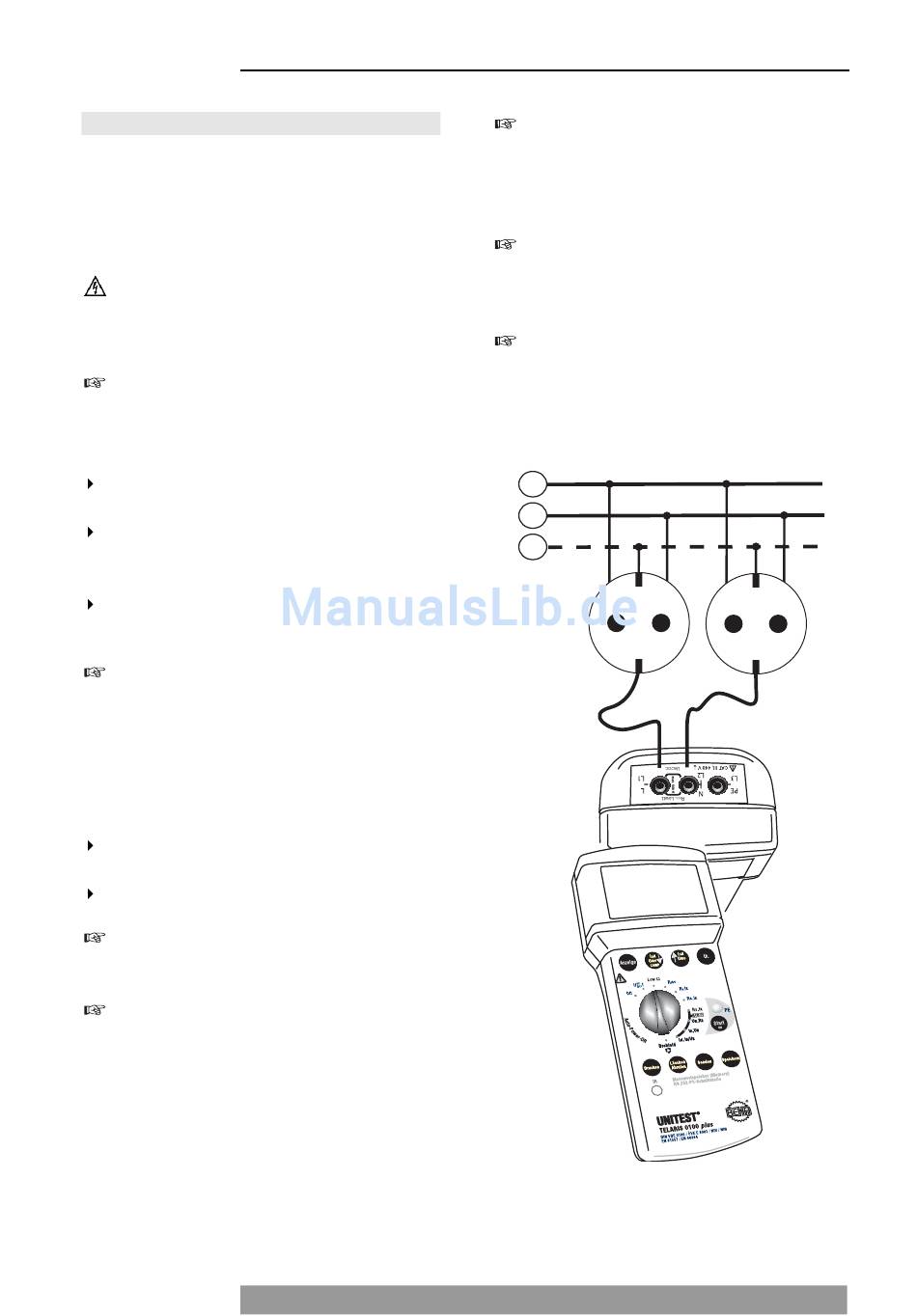

2 Messleitungen mit dem TELARIS 0100 plus
verbinden (Buchse L1 und L2).
Prüfspitze oder Krokodilklemmen auf die
Stecker der Messleitungen aufstecken und mit
dem Prüfobjekt verbinden.
Den Drehschalter "Messfunktion" (32) auf die
Funktion "LOW-Ω-" stellen.
Liegt eine Fremdspannung an einer beliebigen
Buchsenkombination an , erscheint in der An-
zeige „Uext" (5) und "Achtung"(1). Die Nieder-
ohmmessung ist gesperrt. Das Symbol „Uext"
(5) erlischt, wenn die Fremdspannung nicht
mehr am Gerät anliegt.
Taste „Start" (26) drücken. Während der Mes-
sung zeigt das Display "-".
Messwert vom Display ablesen
Ist der Widerstand größer bzw. schlechter
1999 Ω, erscheint im Display „>1999 Ω"
Durch galvanische Elemente im Prüfling kann
die Polarität des angelegten Prüfstroms das
Messergebnis beeinflussen. Deshalb sollte die
Messung immer in umgekehrter Polarität (An-
schlüsse L1, L2 am Prüfling oder am Messge-
rät tauschen) wiederholt werden, um die Mes-
sergebnisse zu vergleichen.
Niederohmmessung LOW-Ω
Die Messergebnisse können durch parallel ge-
schaltete Impedanzen von zusätzlichen Be-
triebsstromkreisen und durch Ausgleichsströ-
me verfälscht werden.
Die Messergebnisse können durch Drücken
der Taste "Speichern" (27) abgespeichert wer-
den.
Das Gerät wechselt automatisch in eine Dau-
ermessung, wenn die Taste 'Start' (26) ge-
drückt bleibt. Die Messung dauert jetzt solan-
ge, bis die Taste 'Start' (26) wieder losgelassen
wird.
