Motorregelung konfigurieren
U/f-Kennliniensteuerung für Asynchronmotor (VFC open loop)

U/f-Kennlinienform festlegen

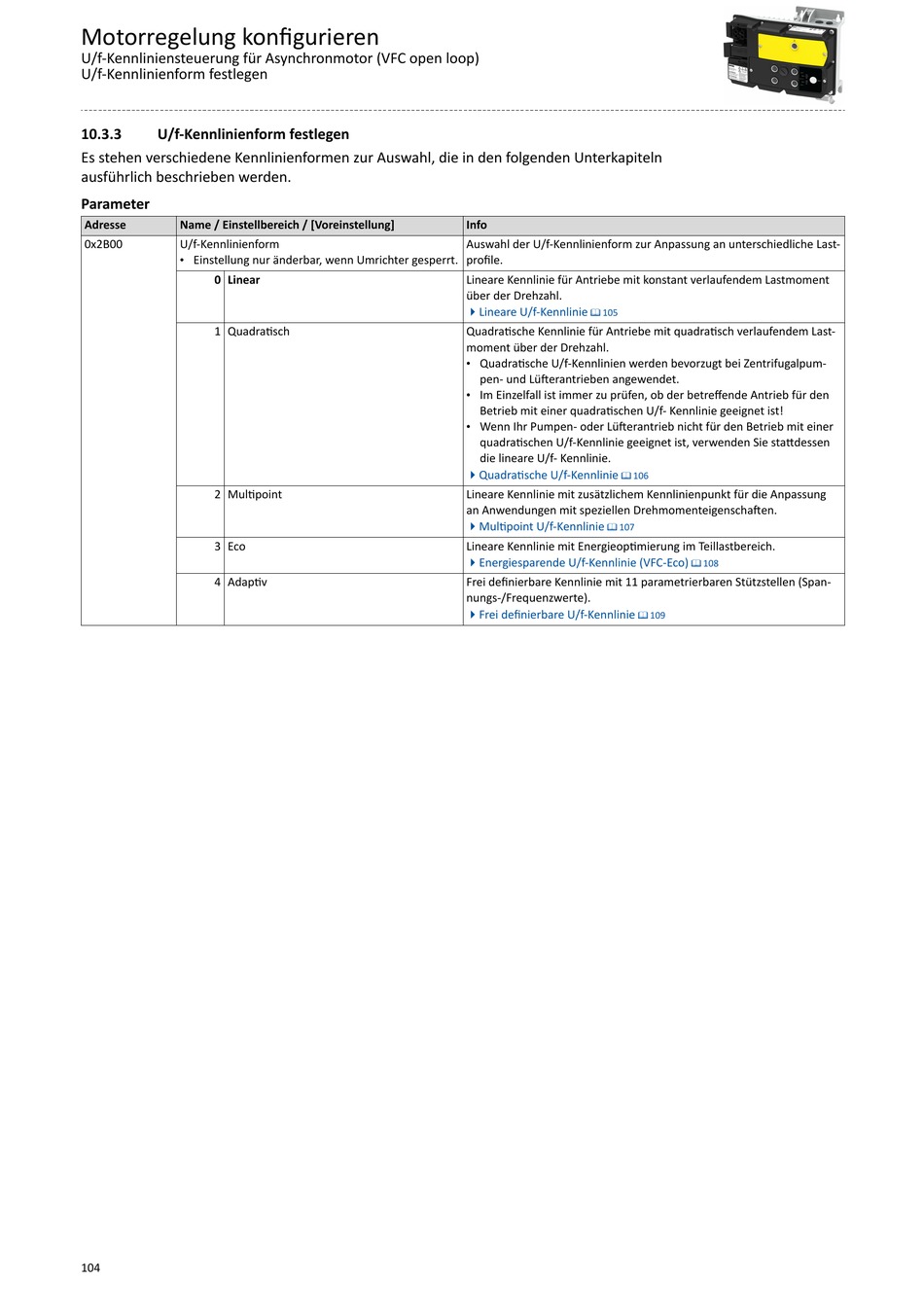

10.3.3 U/f-Kennlinienform festlegen
Es stehen verschiedene Kennlinienformen zur Auswahl, die in den folgenden Unterkapiteln
ausführlich beschrieben werden.
Parameter
Adresse Name / Einstellbereich / [Voreinstellung]
0x2B00 U/f-Kennlinienform
• Einstellung nur änderbar, wenn Umrichter gesperrt.
0 Linear
1 Quadratisch
2 Multipoint
3 Eco
4 Adaptiv
104
Info
Auswahl der U/f-Kennlinienform zur Anpassung an unterschiedliche Last-
profile.
Lineare Kennlinie für Antriebe mit konstant verlaufendem Lastmoment
über der Drehzahl.
4Lineare U/f-Kennlinie
^ 105
Quadratische Kennlinie für Antriebe mit quadratisch verlaufendem Last-
moment über der Drehzahl.
• Quadratische U/f-Kennlinien werden bevorzugt bei Zentrifugalpum-
pen- und Lüfterantrieben angewendet.
• Im Einzelfall ist immer zu prüfen, ob der betreffende Antrieb für den
Betrieb mit einer quadratischen U/f- Kennlinie geeignet ist!
• Wenn Ihr Pumpen- oder Lüfterantrieb nicht für den Betrieb mit einer
quadratischen U/f-Kennlinie geeignet ist, verwenden Sie stattdessen
die lineare U/f- Kennlinie.
4Quadratische U/f-Kennlinie
^ 106
Lineare Kennlinie mit zusätzlichem Kennlinienpunkt für die Anpassung
an Anwendungen mit speziellen Drehmomenteigenschaften.
4Multipoint U/f-Kennlinie
^ 107
Lineare Kennlinie mit Energieoptimierung im Teillastbereich.
4Energiesparende U/f-Kennlinie (VFC-Eco)
Frei definierbare Kennlinie mit 11 parametrierbaren Stützstellen (Span-
nungs-/Frequenzwerte).
4Frei definierbare U/f-Kennlinie
^ 109
^ 108
